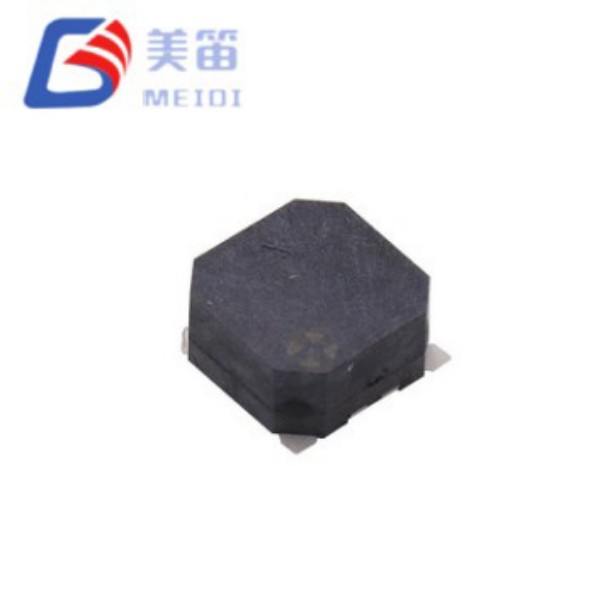

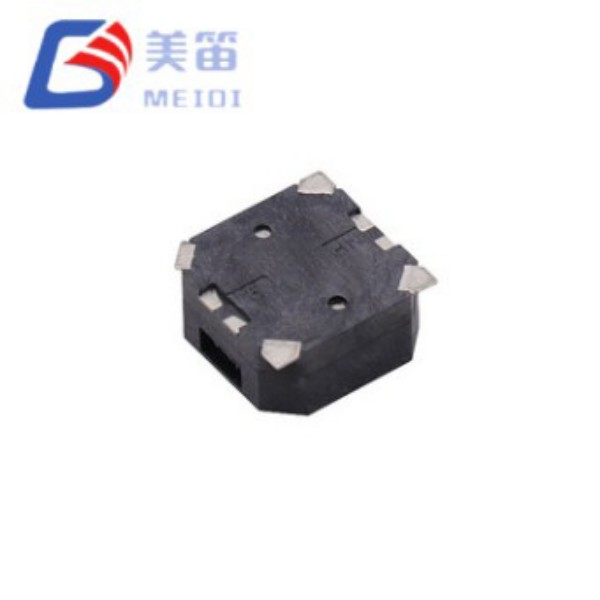

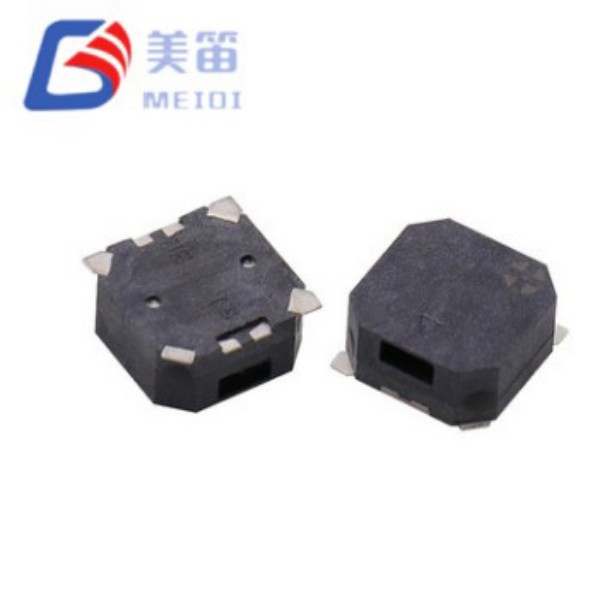

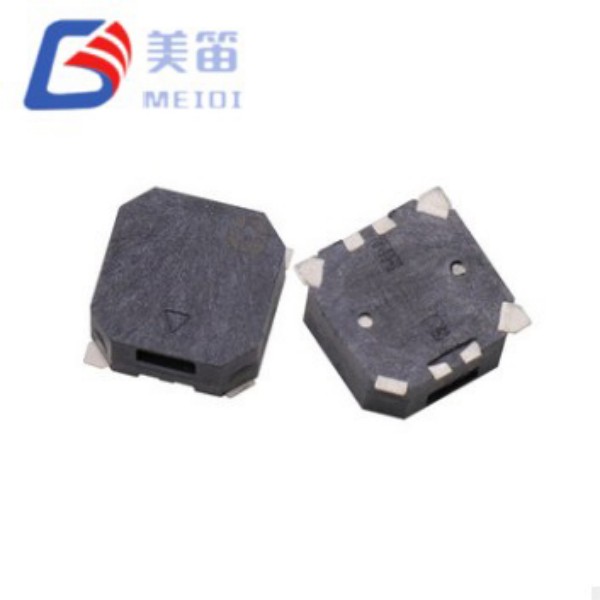

تشتمل سلسلة MLT-8540 على اثنين من صفارات الإنذار الكهرومغناطيسية السلبية التي تتقاسم بصمة SMD متماثلة 8.5×8.5×4.0 مم، متباينة حسب مقاومة الملف وتصنيف الجهد: متغير 16 أوم (MLT-8540-16R) لأنظمة 2.5-4.5 فولت، ومتغير 32 أوم (MLT-8540-32R) للحافلات 4.5-6.5 فولت. تتيح هذه المنصة الميكانيكية الموحدة للمهندسين تقييم كلاً من بنيات محرك الأقراص دون إجراء تغييرات على تخطيط PCB، مما يؤدي إلى تبسيط النماذج الأولية وتوسيع نطاق النظام الأساسي عبر عائلات المنتجات بجهد إمداد مختلف.
تم تصنيع كلا الطرازين في منشأة جيانغسو المعتمدة ISO‑9001 التابعة لشركة MEIDI، ويتميز كلا الخيارين بارتفاع تجويف داخلي 4.0 مم - وهو الأطول في فئة البصمة 8.5 مم - مما يعمل على تحسين رنين هيلمهولتز عند 2700 هرتز لتعزيز اختراق التردد المنخفض. يؤكد التحقق من دفعة العينة أن قيم مستوى ضغط الصوت (SPL) تتراوح من 91.2 ديسيبل إلى 99.3 ديسيبل، وهو ما يتجاوز الحد الأدنى البالغ 85 ديسيبل بشكل كبير. يدعم غلاف LCP الأسود التدفق الخالي من الرصاص عند 255 درجة مئوية ويعمل من -30 درجة مئوية إلى +70 درجة مئوية، مع إمكانية التخزين من -40 درجة مئوية إلى +85 درجة مئوية.
يقدم الجرس المغناطيسي السلبي SMD مقاس 8.5*8.5*4 مم استراتيجية فعالة في الشراء نادرًا ما تكون متاحة في حافظات الجرس SMD. بدلاً من إجبار المهندسين على اختيار مقاومة واحدة وقبول أي نطاق جهد يتضمنه، توفر هذه السلسلة تكوينين كهربائيين معتمدين من أساس ميكانيكي واحد. يوفر هذا النهج ثلاث مزايا عملية:
مرونة النماذج الأولية – أثناء التطوير المبكر، يمكن للفرق تقييم متغيرات 16Ω و32Ω على تخطيطات PCB متطابقة دون مراجعة هندسة اللوحة، أو مناطق المراقبة، أو النماذج الصوتية للحاوية. يظل الارتفاع 4.0 مم والبصمة 8.5 مم ثابتين؛ يتغير فقط دائرة محرك الأقراص وبند BOM.
قابلية تطوير النظام الأساسي - يمكن لعائلة المنتجات التي تشمل الوحدات المحمولة التي تعمل بالطاقة USB بقدرة 3.3 فولت والوحدات المثبتة على المركبات بقدرة 5 فولت أن تتشارك في نموذج ميكانيكي واحد، مما يبسط إدارة سلسلة التوريد، ويقلل من انتشار SKU، ويعزز جهود تأهيل الموثوقية.
كفاءة محسنة للجهد – يسحب متغير 16 أوم أقل من 100 مللي أمبير عند 3.6 فولت، وهو مناسب للتصميمات ذات البطارية المحدودة؛ يسحب المتغير 32 أوم ≥80 مللي أمبير عند 5 فولت، مما يقلل من خسائر I²R في تشغيل الكابلات الطويلة ويقلل من الضغط الحراري على ترانزستورات التشغيل في حاويات محكمة الغلق. ويحقق كلاهما خرجًا صوتيًا مشابهًا من خلال الحجاب الحاجز وهندسة التجويف المتطابقة - فرق المعاوقة هو تحسين على مستوى النظام، وليس حل وسط صوتي.
منصة موحدة ذات معاوقة مزدوجة - خيارات 16 أوم و32 أوم من مبيت متطابق مقاس 8.5×8.5×4.0 مم، مما يمنع إعادة التصميم الميكانيكي عند تقييم بنيات جهد المحرك
الحد الأقصى لارتفاع تجويف SMT – حجم داخلي 4.0 مم يعمل على تحسين كفاءة رنين Helmholtz عند 2.7 كيلو هرتز، مما يوفر SPL أعلى من بدائل 3.0 مم ذات مساحة متساوية
الإخراج المقاس 91.2-99.3 ديسيبل - يتجاوز الأداء التجريبي بشكل كبير مواصفات ≥85 ديسيبل، مما يوفر مساحة صوتية كبيرة للبيئات الصاخبة
إقران المعاوقة المحسّنة للجهد – 16 أوم لأنظمة ليثيوم أيون/منطق 3.6 فولت مع سحب ≥100 مللي أمبير؛ 32Ω للحافلات الصناعية/السيارات 5V مع سحب ≥80mA
نطاق تشغيل ممتد من -30 درجة مئوية إلى +70 درجة مئوية - يتفوق على الحدود القياسية لفئة المستهلك، ويدعم التشغيل البارد وعمليات النشر الخارجية المعرضة للشمس
غلاف LCP أسود مع توافق إعادة التدفق - يتحمل 255 ± 5 درجة مئوية من قمم التدفق الخالية من الرصاص ويحافظ على ثبات الأبعاد عبر الغلاف الحراري الكامل

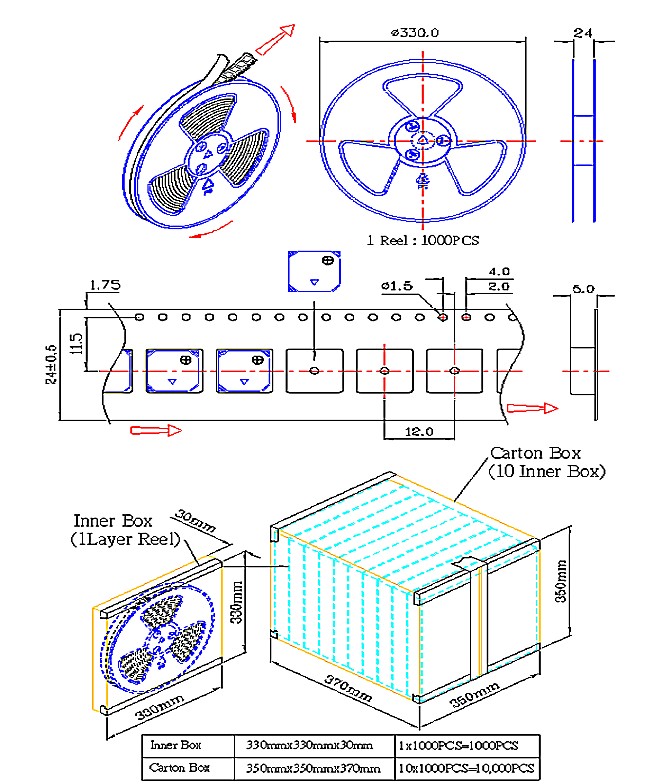

| المعلمة | ملت-8540-16R | ملت-8540-32R |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.6 فولت (س-ع) | 5.0 فولت (س-ع) |
| جهد التشغيل | 2.5 – 4.5 فولت (o-p) | 4.5 – 6.5 فولت (o-p) |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 100 مللي أمبير | ≥ 80 مللي أمبير |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز |
| مقاومة الملف | 16 ± 3 أوم | 32 ± 3 أوم |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | -40 درجة مئوية ~ +85 درجة مئوية |
| الأبعاد (الطول × العرض × الارتفاع) | 8.5 × 8.5 × 4.0 ملم | 8.5 × 8.5 × 4.0 ملم |
| وزن | 0.5 جرام | 0.5 جرام |
| مواد الإسكان | أسود إل سي بي | أسود إل سي بي |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |
يجعل ارتفاع التجويف الممتد والرنين منخفض التردد سلسلة MLT-8540 فعالة بشكل خاص في البيئات التي تخفي فيها الضوضاء المحيطة تنبيهات التردد العالي. تشمل التركيبات النموذجية ما يلي:
لوحات الأتمتة الصناعية - نغمات إعلان الأعطال وإكمال العمليات على أرضيات المصنع مع ضوضاء مستمرة للآلات
أمن المباني التجارية - تنبيهات الاقتحام وملاحظات التحكم في الوصول في الردهات والممرات وهياكل مواقف السيارات
أنظمة التحذير الداخلية للمركبة - تذكير حزام الأمان، وأصوات حالة الباب، وتنبيهات السائق في البنى الكهربائية 12 فولت/24 فولت
معدات الاتصالات الخارجية - نغمات الحالة ومؤشرات الخطأ في الخزانات المعرضة للطقس والمرفقات المثبتة على عمود
وحدات تحكم الملاحة البحرية – تنبيهات مسموعة في معدات الجسور والألواح الداخلية ذات التهوية المحدودة والرطوبة العالية
مراقبة التخزين المبرد - تحذيرات عتبة درجة الحرارة في بيئات المستودعات والخدمات اللوجستية لسلسلة التبريد

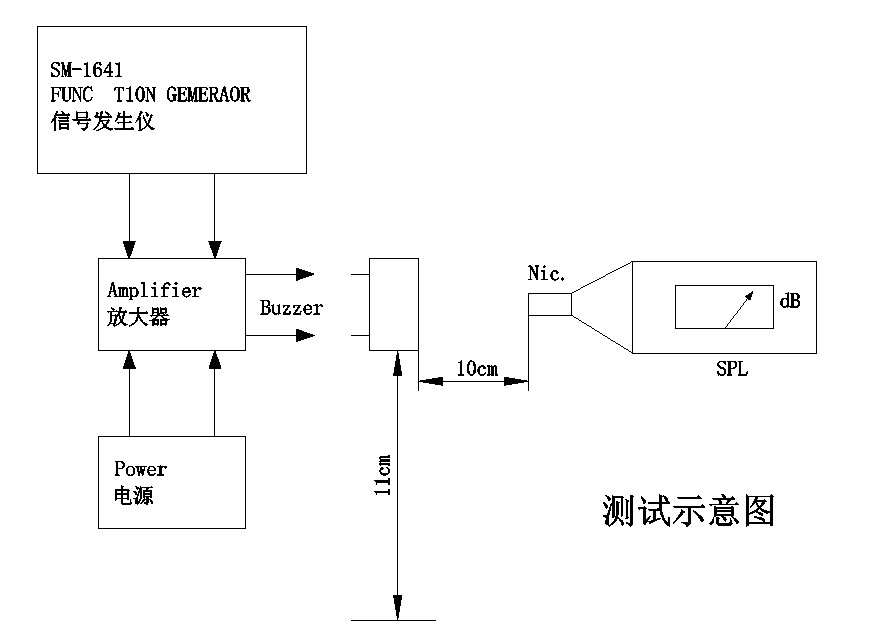

اختبار الإنتاج (n = 10 لكل متغير) في ظل الظروف القياسية - موجة مربعة عند الجهد المقنن، تردد الرنين، دورة تشغيل 50٪، قياس المجال الحر 10 سم - يؤكد التوزيعات التالية:
| البديل | نطاق SPL (ديسيبل) | النطاق الحالي (مللي أمبير) | التردد (هرتز) | المعاوقة (Ω) |
| ملت-8540-16R | 94.5-99.3 | 69.1-72.9 | 2700 (جميع العينات) | 15.8-17.1 |
| ملت-8540-32R | 91.2-95.1 | 60.0-62.5 | 2700 (جميع العينات) | 30.4-32.1 |
يحقق المتغير 16Ω ذروة أعلى لضغط الصوت (SPL) (99.3 ديسيبل) نظرًا لزيادة توصيل التيار عند الجهد المقنن. يوفر البديل 32 أوم مستوى ضغط صوت أقل قليلاً ولكن مع سحب تيار منخفض، مما يجعله أكثر كفاءة لأنظمة 5 فولت. يُظهر كلا الخيارين انحرافًا صفريًا للتردد عبر جميع العينات - تم قياس جميع الوحدات العشرين عند 2700 هرتز بالضبط، مما يشير إلى التحكم الاستثنائي في التصنيع. تتراوح مساحة رأس SPL فوق مواصفات 85 ديسيبل من 6.2 ديسيبل إلى 14.3 ديسيبل، مما يوفر هامشًا كبيرًا للتوهين على مستوى النظام.
تقوم MEIDI بتصنيع كلا النوعين من MLT‑8540 على خطوط تجميع SMD مخصصة مع لف تلقائي للملف ولحام ومعايرة صوتية. تحتفظ منشأتنا في Jiangsu بشهادة ISO 9001:2015، مع تطبيق التحكم الإحصائي في العمليات في كل مرحلة من مراحل الإنتاج.
تخضع كل دفعة إنتاج لاختبارات التأهيل الموحدة:
التوصيف الكهربائي - التحقق بنسبة 100% من مقاومة الملف، وتيار التشغيل، وتردد الرنين
التحقق الصوتي – تؤكد العينات الإحصائية أن مستوى ضغط الصوت (SPL) ≥85 ديسيبل؛ النتائج المقاسة تتجاوز باستمرار 91 ديسيبل
التحمل البيئي - تخزين في درجة حرارة عالية لمدة 48 ساعة عند +80 درجة مئوية، وتخزين في درجة حرارة منخفضة لمدة 48 ساعة عند -30 درجة مئوية، وصدمة حرارية لمدة 5 دورات (-30 درجة مئوية ↔ +80 درجة مئوية)
الضغط الميكانيكي - الاهتزاز الجيبي (10–55 هرتز، سعة 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
مقاومة الرطوبة - 48 ساعة عند 50 درجة مئوية / 95% رطوبة نسبية مع التعافي لمدة ساعتين والتوصيف الكهربائي
مقاومة حرارة اللحام - 250 درجة مئوية لمدة 10 ثوانٍ مع خلوص 2.0 مم من الجسم إلى اللحام، بالإضافة إلى الامتثال لملف إعادة التدفق
تتوفر وثائق المطابقة RoHS و REACH. توفر رموز تعريف الدفعة إمكانية التتبع الكامل لتاريخ الإنتاج ونتائج الاختبار وشهادات المواد الخام.
س1: كيف أختار بين متغيرات 16Ω و32Ω لنظامي؟
يعتمد الاختيار على جهد الإمداد المتاح لديك والميزانية الحالية. تم تحسين متغير 16 أوم (2.5–4.5 فولت) لمنطق 3.3 فولت، وLi‑ion أحادية الخلية (3.0–4.2 فولت)، والتصميمات التي تعمل بمنفذ USB حيث قد يكون محرك MCU GPIO المباشر ممكنًا مع قدرة تيار الدبوس المناسبة. يستهدف البديل 32 أوم (4.5-6.5 فولت) ملحقات السيارات 5 فولت، ومخرجات PLC الصناعية، والأنظمة التي تعمل بالطاقة PoE حيث يقلل الجهد العالي من الطلب الحالي وفقدان الأسلاك. يشترك كلا الخيارين في الأبعاد الميكانيكية والأداء الصوتي المتطابقين. القرار كهربائي بحت.
س2: هل يمكن تشغيل كلا الخيارين بنفس إشارة PWM من وحدة التحكم الدقيقة؟

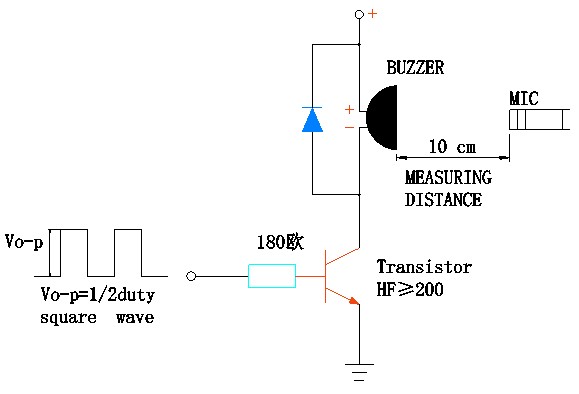

نعم، كلاهما يقبل موجة مربعة بتردد 2700 هرتز عند الفولتية المقدرة لكل منهما. ومع ذلك، يجب أن توفر دائرة القيادة الجهد والتيار المناسبين. يتطلب متغير 16Ω عند 3.6 فولت مصدرًا قادرًا على ≥100 مللي أمبير؛ يتطلب المتغير 32Ω عند 5.0 فولت ≥80 مللي أمبير. من وحدة MCU 3.3 فولت، يتطلب متغير 32 أوم ترانزستور متغير المستوى أو MOSFET للوصول إلى تصنيفه 5 فولت. ومن وحدة MCU 5 فولت، يمكن تشغيل كليهما باستخدام مقاومات أساسية مناسبة وثنائيات flyback لحماية GPIO.
س 3: ما هي ميزة ارتفاع التجويف 4.0 مم مقارنة ببدائل 3.0 مم؟
يعمل الحجم الداخلي المتزايد على تعزيز رنين هيلمهولتز عند 2700 هرتز، مما يحسن الكفاءة الصوتية ويساهم في قياسات مستوى ضغط الصوت العالي (91-99 ديسيبل). يوفر المظهر الجانبي الأطول أيضًا مساحة إضافية لرحلة الحجاب الحاجز، مما يسمح بتوليد ضغط صوت أكبر قبل القص الميكانيكي. في حين أن الارتفاع 4.0 ملم يتطلب خلوصًا أكبر للمحور z، فإن الفوائد الصوتية تجعله مفضلاً للتطبيقات التي يكون فيها الإخراج أمرًا بالغ الأهمية وتتوفر مساحة رأسية.
س 4: هل التردد 2700 هرتز مناسب للبيئات ذات الضوضاء المحيطة عالية التردد؟
يقع 2700 هرتز أسفل الطيف السائد للعديد من المحركات والضواغط ومصادر تحويل الطاقة (عادةً 3-8 كيلو هرتز). يؤدي هذا التردد المنخفض غالبًا إلى تحسين نسبة الإشارة إلى الضوضاء في البيئات الصناعية عن طريق تجنب النطاق الذي تتركز فيه ضوضاء الآلات. بالنسبة للبيئات التي تهيمن عليها قعقعة التردد المنخفض (على سبيل المثال، محركات الديزل)، قد تكون الترددات الأعلى مفضلة - تقدم MEIDI ترددات رنين بديلة لتخصيص OEM.
س5: هل يمكن استخدام سلسلة MLT‑8540 في التطبيقات الخارجية أو ذات الرطوبة العالية؟
تم تصنيف المكونات للعمل بدون تكثيف بنسبة 90-95% من الرطوبة النسبية وفقًا لاختبار مقاومة الرطوبة (48 ساعة عند 50 درجة مئوية / 95% رطوبة نسبية). فهي ليست محكمة الغلق ولا ينبغي تعريضها للرطوبة المباشرة أو الغمر. للاستخدام الخارجي، يجب تركيب الجرس داخل حاوية حاصلة على تصنيف IP مع منفذ صوتي يسمح بنقل الصوت مع منع دخول الماء. تقدم MEIDI طلاءًا مطابقًا كخيار مخصص للطلبات المجمعة - اتصل بفريقنا الهندسي لمناقشة متطلبات حماية الدخول.
س6: ما هو عمر الخدمة المتوقع في ظل التشغيل المستمر؟
يتضمن المؤهل القياسي 96 ساعة من التشغيل المستمر عند درجة حرارة 25 درجة مئوية مع موجة مربعة لدورة التشغيل بنسبة 50%. بالنسبة لتطبيقات النغمات المستمرة غير المحددة، توصي MEIDI بتحديد دورة العمل إلى 50% أو تنفيذ أنماط تنبيه متقطعة (على سبيل المثال، تشغيل لمدة ثانية واحدة، إيقاف تشغيل لمدة 3 ثوانٍ) لتقليل تسخين الملف وإطالة عمر الخدمة. تتوفر بيانات اختبار العمر الممتد لظروف تشغيل محددة عند الطلب.
للحصول على الوثائق الفنية الكاملة، أو توصيات بصمة ثنائي الفينيل متعدد الكلور، أو دوائر التشغيل المرجعية لكل من متغيرات المعاوقة، أو تسعير الحجم، اتصل بالدعم الهندسي في MEIDI. تتوفر عينات هندسية بمتغيرات 16Ω و32Ω لمشاريع التطوير المؤهلة.
يستجيب فريق هندسة التطبيقات لدينا عادةً خلال يوم عمل واحد من خلال إرشادات ملف تعريف إعادة التدفق، وملاحظات تكامل الغلاف الصوتي، ودعم التصميم المصمم خصيصًا ليناسب متطلبات الجهد والتيار المحددة لديك.
