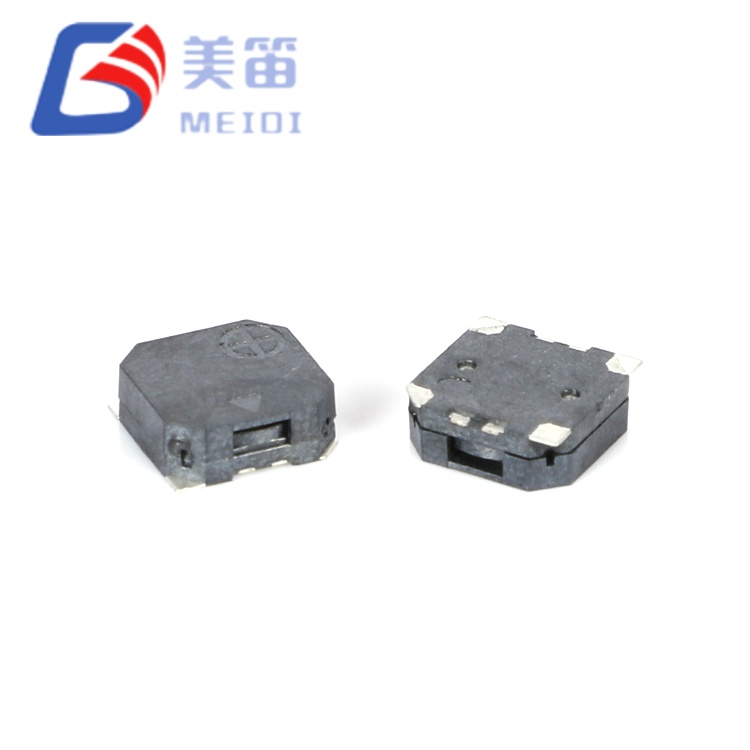

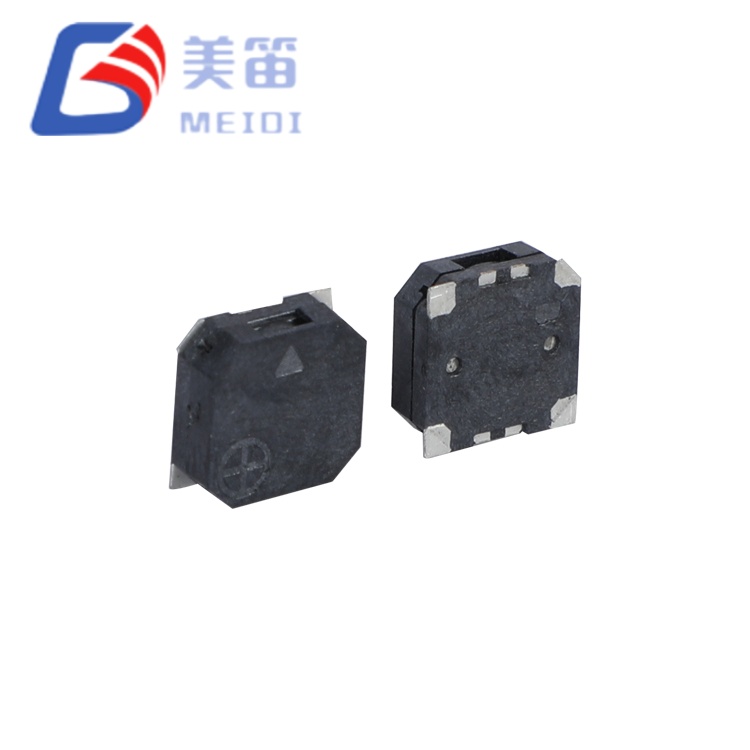

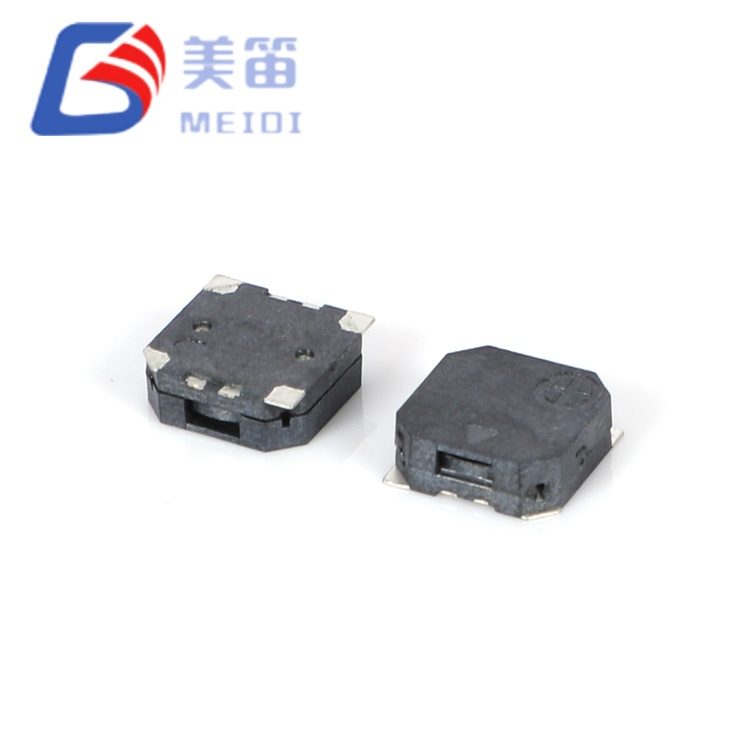

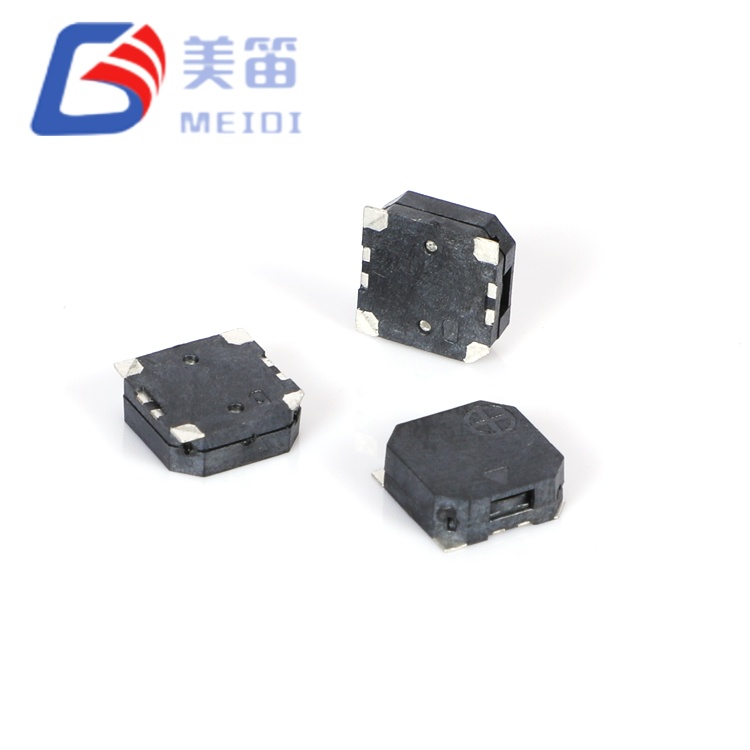

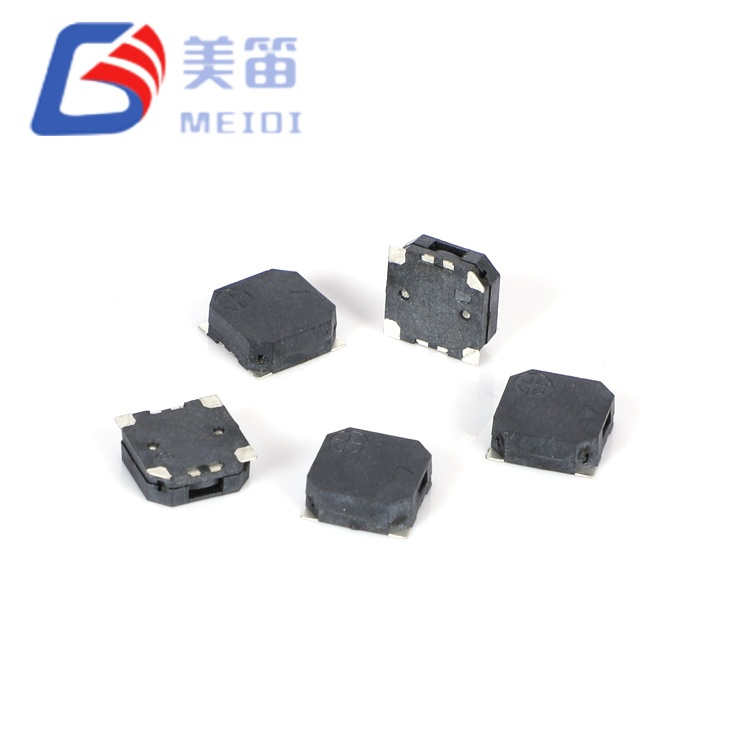

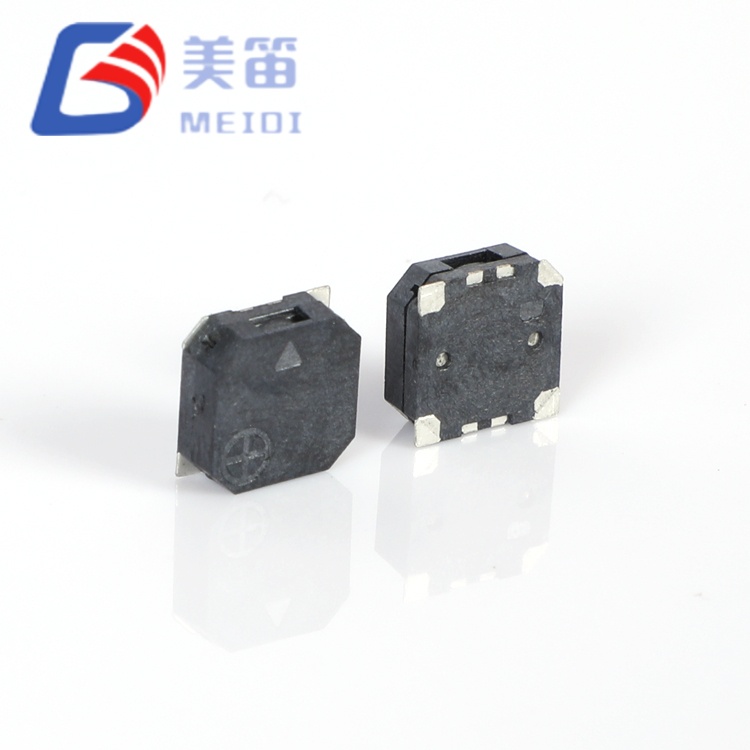

يمثل الطنان المغناطيسي السلبي MLT-7525-16R 7.5*7.5*2.5 مم SMD خطوة للأمام في محفظة الطنان MLT SMD، حيث يعالج التطبيقات حيث تثبت سلسلة 5 مم المدمجة أنها غير كافية صوتيًا أو كهربائيًا. مع مساحة 7.5 × 7.5 مم وارتفاع 2.5 مم، يشغل هذا الجرس الكهرومغناطيسي السلبي 16Ω 3.6V SMD 2.25× مساحة PCB لنظيراته 5 مم مع توفير ضغط صوت أعلى بشكل قابل للقياس وتوافق أوسع للجهد.
يكمن الاختلاف الأكثر أهمية عن سلسلة 5 مم في ضبطها الكهربائي والصوتي. يزداد الجهد المقنن إلى 3.6 فولت مع نطاق تشغيل يتراوح بين 2.5-4.5 فولت، مما يستوعب بشكل مباشر بطاريات Li-ion أحادية الخلية (3.0-4.2 فولت اسميًا) وأنظمة منطقية 5 فولت بدون تنظيم الجهد. ينخفض تردد الرنين إلى 2700 ± 300 هرتز - وهو النطاق الذي يظل فيه السمع البشري حساسًا بينما تتضاءل الضوضاء الميكانيكية والكهربائية المحيطة عادةً، مما يحسن نسبة الإشارة إلى الضوضاء في البيئات الصناعية.
تمثل مقاومة الملف 16 ± 3 Ω اختيارًا متعمدًا للتصميم لتشغيل الجهد العالي. عند 3.6 فولت، يظل سحب التيار ≥ 100 مللي أمبير بينما يؤدي زيادة دوران الملف ومساحة الحجاب الحاجز الأكبر إلى توليد خرج ≥ 85 ديسيبل. يناسب مستوى المعاوقة التطبيقات التي تعمل فيها دوائر التشغيل من قضبان 5 فولت أو حيث يتم إعطاء الأولوية لاستهلاك التيار المنخفض على الحد الأدنى من عدد المكونات.
يشتمل الطراز MLT-7525-16R، الذي تم تصنيعه بواسطة MEIDI، على غلاف درجة حرارة أوسع من سلسلة 5 مم - يعمل من -30 درجة مئوية إلى +70 درجة مئوية ويخزن من -40 درجة مئوية إلى +85 درجة مئوية. يدعم هذا النطاق الموسع النشر في المعدات الخارجية، والمرفقات غير المدفأة، والتطبيقات الداخلية للسيارات حيث تتجاوز الرحلات الحرارية الحدود القياسية لفئة المستهلك. اتصل بنا لطلب عرض أسعار أو إرسال طلب عرض الأسعار لتسعير الحجم.
مساحة ممتدة 7.5 × 7.5 مم مع شكل جانبي 2.5 مم لإخراج صوتي فائق في شكل SMD مدمج
جهد مقدر أعلى 3.6 فولت مع نطاق تشغيل 2.5-4.5 فولت - متوافق مع أنظمة منطقية 3.7 فولت ليثيوم أيون و5 فولت
تردد رنين أقل 2700 ± 300 هرتز - يخترق الضوضاء المحيطة بشكل أكثر فعالية من بدائل 4 كيلو هرتز
ضغط صوت مرتفع ≥ 85 ديسيبل عند 10 سم للتطبيقات الصناعية وتطبيقات السلامة
مقاومة الملف 16 ± 3 Ω محسنة لدوائر القيادة ذات الجهد العالي مع انخفاض الطلب الحالي
نطاق درجة الحرارة الممتد: -30 درجة مئوية إلى +70 درجة مئوية أثناء التشغيل، -40 درجة مئوية إلى +85 درجة مئوية للتخزين
منطقة الحجاب الحاجز الصوتي الموسعة — مبيت مربع 7.5 مم يستوعب غشاء اهتزاز أكبر من الإصدارات 5 مم، مما يزيد من كفاءة توليد ضغط الصوت عند الترددات المنخفضة
رنين منخفض التردد 2.7 كيلو هرتز - يستهدف النطاق 2-3 كيلو هرتز حيث تتقاطع الحساسية السمعية البشرية مع انخفاض الضوضاء المحيطة، مما يحسن إمكانية الإدراك في البيئات الصناعية والخارجية
جهد مقدر 3.6 فولت مع نطاق 2.5-4.5 فولت - توافق أصلي مع خلايا أيون الليثيوم، ومنطق 5 فولت، وأنظمة السيارات 12 فولت من خلال محرك مقاوم أو ترانزستور بسيط
مقاومة 16 ± 3 أوم لكفاءة الجهد العالي - انخفاض سحب التيار عند الفولتية المرتفعة مقارنة ببدائل 12 أوم، مما يسهل الإدارة الحرارية في دوائر التشغيل
نطاق التشغيل الممتد من -30 درجة مئوية إلى +70 درجة مئوية - يتفوق على الحدود الدنيا القياسية التي تبلغ -20 درجة مئوية، مما يدعم سيناريوهات التشغيل البارد والنشر تحت الصفر
مبيت LCP أسود ذو مظهر منخفض 2.5 مم — يحافظ على انضباط الخلوص الرأسي مع زيادة حجم التجويف الصوتي الداخلي إلى الحد الأقصى
| المعلمة | قيمة |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.6 فولت (س-ع) |
| جهد التشغيل | 2.5 – 4.5 فولت (أ-ع) |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 100 مللي أمبير |

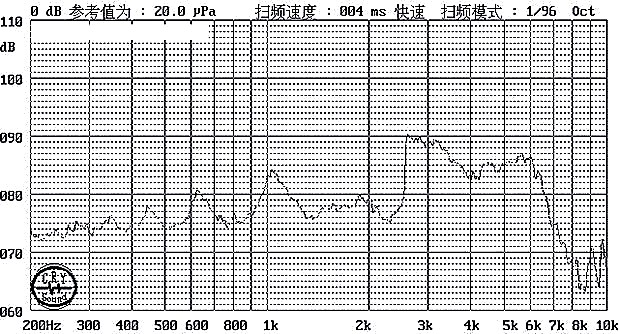

| تردد الرنين | 2700 ± 300 هرتز |
| مقاومة الملف | 16 ± 3 أوم |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية |

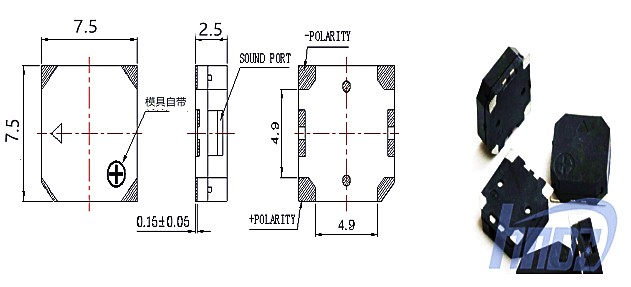

| الأبعاد (الطول × العرض × الارتفاع) | 7.5 × 7.5 × 2.5 ملم |
| وزن | 0.5 جرام |
| مواد الإسكان | أسود إل سي بي |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |

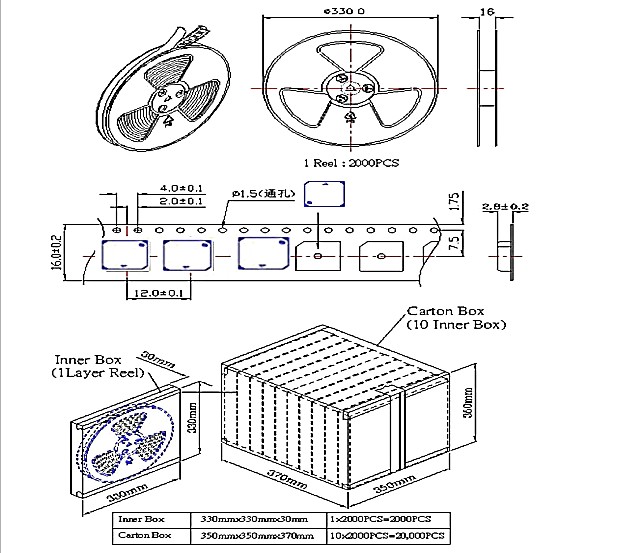

يحتل الجرس السلبي المغناطيسي SMD مقاس 7.5*7.5*2.5 مم موقعًا متميزًا في مشهد الجرس SMD: فهو يسد الفجوة بين الأجهزة المدمجة مقاس 5 مم والطنانات المغناطيسية الضخمة عبر الفتحة. بالنسبة للمهندسين المقيدين بالتجميع على السطح ولكنهم يحتاجون إلى خرج صوتي يتجاوز ما يمكن أن توفره حزم 5 مم، فإن هذا الجرس الكهرومغناطيسي السلبي SMD 16Ω 3.6V يوفر حلاً متوسطًا قابلاً للتطبيق.
اختيار التردد يستحق اهتماما خاصا. عند 2700 هرتز، يعمل MLT-7525-16R أسفل مجموعة 4 كيلو هرتز حيث تركز معظم أجهزة الإنذار المدمجة. وهذا مهم في سياقين: أولاً، تنتشر الترددات المنخفضة بتوهين أقل في الغلاف الجوي عبر مسافات قصيرة؛ ثانيًا، تظهر البيئات الصناعية عادةً كثافة طيفية أقل للضوضاء في النطاق 2-3 كيلو هرتز مقارنة بالمنطقة 4 كيلو هرتز حيث تولد مراوح التبريد وتبديل مصادر الطاقة والإلكترونيات الرقمية تداخلاً كبيرًا.
تقدم المعاوقة 16 Ω نموذجًا مختلفًا لدائرة القيادة عن سلسلة 12 Ω. في حين أن محرك GPIO المباشر من وحدات التحكم الدقيقة 3.3 فولت أقل عملية (سيتجاوز التيار حدود الدبوس النموذجية البالغة 25 مللي أمبير)، فإن أزواج المعاوقة الأعلى تقترن بشكل طبيعي مع منطق 5 فولت، أو دوائر متكاملة مخصصة للتشغيل، أو مراحل ترانزستور بسيطة تعمل من Li-ion أو الإمدادات المنظمة. غالبًا ما يحقق النظام الناتج توافقًا كهرومغناطيسيًا أفضل بسبب انخفاض التيار العابر.
تساهم كتلة 0.5 جرام – خمسة أضعاف 0.1 جرام من 5 ملم – في المتانة الميكانيكية. يقاوم القصور الذاتي المتزايد التأثيرات الميكروفونية الناتجة عن الاهتزاز ويوفر مخرجات صوتية أكثر استقرارًا في ظل ظروف الصدمات الميكانيكية. اطلب عينة لتقييم اختراق التردد المنخفض في البيئة المستهدفة.
أنظمة إنذار الآلات الصناعية - تنبيهات التوقف في حالات الطوارئ والخطأ والحمل الزائد في آلات CNC والمطابع ومعدات مناولة المواد حيث تتجاوز الضوضاء المحيطة 70 ديسيبل
البنية التحتية للاتصالات الخارجية — اختراق الخزانات، وانقطاع التيار الكهربائي، والتحذيرات من الانحراف الحراري في المحطات الأساسية، وأجهزة إعادة الإرسال، وعقد الشبكة
الأنظمة الداخلية للمركبات التجارية - الإنذار العكسي، والتذكير بحزام الأمان، وتنبيهات باب البضائع في الشاحنات الصغيرة، ومعدات البناء
الآلات الزراعية وآلات البناء - تحذيرات الحالة التشغيلية وحدود السلامة في الجرارات والحفارات والحصادات المعرضة للاهتزاز والغبار
مصادر الطاقة غير المنقطعة (UPS) - وضع البطارية، والحمل الزائد، وتنبيهات الصيانة في مركز البيانات وأنظمة الطاقة الاحتياطية الطبية
المعدات اللوجستية لسلسلة التبريد - خرق درجة الحرارة وأجهزة إنذار فتح الأبواب في حاويات النقل المبردة وغرف التجميد
تطبق MEIDI بروتوكولات موثوقية متسقة عبر جميع إنتاج سلسلة MLT، مع إخضاع MLT-7525-16R لنفس التحقق الشامل من الإجهاد:
• التحقق من القدرة على التحمل المناخي - تخزين في درجة حرارة عالية لمدة 48 ساعة عند +80 ± 2 درجة مئوية، وتخزين في درجة حرارة منخفضة لمدة 48 ساعة عند -30 ± 2 درجة مئوية، وصدمة حرارية لمدة 5 دورات (-30 درجة مئوية ↔ +80 درجة مئوية، سكن لمدة 30 دقيقة)
•اختبار الإجهاد الميكانيكي - الاهتزاز الجيبي (10-55 هرتز، سعة 1.0 مم، محاور XYZ، 0.5 ساعة تراكمية) وسقوط حر من ارتفاع 75 سم على خشب صلب 10 مم (3 صدمات)
• التحقق من مقاومة الرطوبة — تكييف لمدة 48 ساعة عند درجة حرارة 50 ± 5 درجة مئوية / 90-95% رطوبة نسبية يتبعها استعادة البيئة المحيطة لمدة ساعتين وتوصيف كهربائي كامل
• تأكيد سلامة اللحام - مقاومة حرارة اللحام عند 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية (خلوص 2.0 مم من الجسم إلى اللحام)، بالإضافة إلى الامتثال الكامل لملف إعادة التدفق

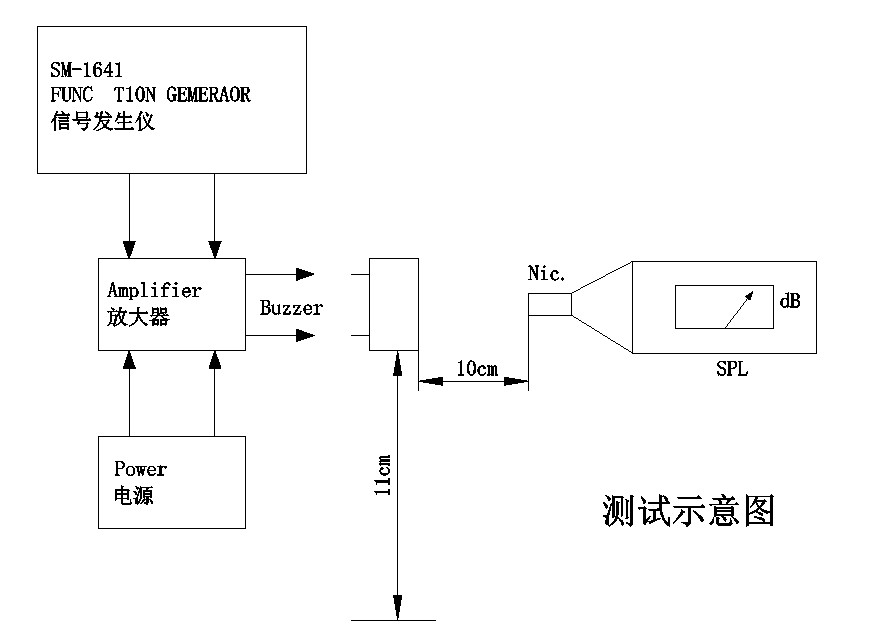

عينة من بيانات اختبار الدفعة (10 وحدات، محرك قياسي 3.6 فولت، 10 سم) تؤكد: ضغط الصوت 87.3-89.5 ديسيبل، التيار 71.0-72.7 مللي أمبير، التردد 2705-2735 هرتز، المعاوقة 16.0-16.7 أوم --- كل ذلك ضمن تفاوتات المواصفات.
1. لماذا يستخدم MLT-7525-16R 16 أوم بدلاً من 12 أوم الشائعة في أجهزة إنذار SMD الأصغر؟
تم تحسين الملف 16 أوم للجهد المقنن 3.6 فولت ونطاق التشغيل 2.5-4.5 فولت. في هذه الفولتية، سوف يسحب ملف 12 أوم تيارًا زائدًا (يصل إلى 300 مللي أمبير عند 3.6 فولت)، مما يتجاوز قدرات المحرك القياسية ويولد حرارة غير مرغوب فيها. تحافظ المعاوقة 16 Ω على تيار ≥ 100 مللي أمبير مع السماح بدورات كافية للملف لتشغيل الحجاب الحاجز الأكبر عند 2.7 كيلو هرتز. يمثل هذا تحسينًا على مستوى النظام بدلاً من اختيار مقاومة بسيط.
2. هل يمكن تشغيل MLT-7525-16R مباشرة من وحدة التحكم الدقيقة GPIO بقدرة 3.3 فولت؟

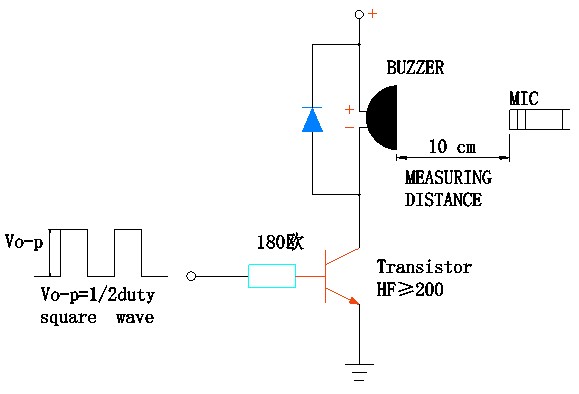

غير مستحسن. عند 3.3 فولت، يمكن لملف 16 أوم أن يسحب ما يقرب من 206 مللي أمبير - وهو ما يتجاوز الحد النموذجي 20-25 مللي أمبير لمنافذ MCU القياسية ويخاطر بتلف دائم. مطلوب ترانزستور NPN بسيط أو مرحلة تشغيل MOSFET. بالنسبة للأنظمة ذات 5 فولت، يوفر المقاوم الأساسي 180 أوم مع ترانزستور للأغراض العامة (HF ≥ 200) محركًا مناسبًا، على غرار دائرة الاختبار القياسية المستخدمة للتوصيف.
3. كيف يمكن مقارنة التردد 2.7 كيلو هرتز مع صفارات 4 كيلو هرتز في التطبيقات العملية؟
يوفر تردد الرنين 2.7 كيلو هرتز اختراقًا فائقًا في البيئات الصاخبة وإشعاعًا اتجاهيًا أقل مقارنة بـ 4 كيلو هرتز. حساسية السمع البشرية قابلة للمقارنة بين هذه الترددات (كلاهما يقع ضمن النطاق الأكثر حساسية 2-5 كيلو هرتز). تتمثل المقايضة الأساسية في الحجم المادي: يتطلب تحقيق رنين قدره 2.7 كيلو هرتز في حزمة مدمجة غشاء أكبر يستوعبه الغلاف مقاس 7.5 ملم. بالنسبة للتطبيقات التي تكون فيها صفارات 4 كيلو هرتز غير مسموعة بسبب الضوضاء البيئية، يوفر MLT-7525-16R مسارًا مباشرًا للترقية.
4. ما هي أهمية تصنيف درجة حرارة التخزين -40 درجة مئوية؟
يدعم نطاق التخزين الممتد إلى -40 درجة مئوية لوجستيات سلسلة التبريد، والمعدات على ارتفاعات عالية، والآلات المخزنة في فصل الشتاء حيث قد يتم تجاوز الحدود القياسية -30 درجة مئوية أثناء النقل أو فترات الخمول. يظل حد التشغيل -30 درجة مئوية، مما يعني أنه لا ينبغي قيادة الجهاز بشكل نشط تحت درجة الحرارة هذه، ولكن يمكنه تحمل رحلات التخزين إلى -40 درجة مئوية دون تدهور. يعد هذا التمييز أمرًا بالغ الأهمية لتطبيقات الفضاء الجوي والقطب الشمالي والتطبيقات المجاورة المبردة.
5. هل يعتبر MLT-7525-16R مناسبًا كبديل للصافرات المغناطيسية عبر الفتحات في التصميمات الحالية؟
نعم، مع مراجعة تخطيط ثنائي الفينيل متعدد الكلور. تشغل مساحة SMD مقاس 7.5 مم مساحة لوحة مماثلة للعديد من أجهزة الإنذار عبر الفتحات مقاس 9 مم و12 مم مع التخلص من الحاجة إلى الثقوب المحفورة والإدخال اليدوي. يوفر ضمان ضغط الصوت ≥ 85 ديسيبل هامشًا تصميميًا لتطبيقات التنبيه الصناعية. الاعتبار الأساسي للتصميم هو دائرة القيادة: غالبًا ما تعمل الطنانات عبر الفتحة عند 12 فولت مع مذبذبات داخلية، بينما يتطلب MLT-7525-16R إثارة خارجية تبلغ 2.7 كيلو هرتز عند 3.6 فولت. يحل مذبذب بسيط أو مخرج MCU PWM محل محرك التأرجح الذاتي الذي تم توفيره مسبقًا بواسطة الجرس النشط.
اتصل بـ MEIDI للحصول على عروض أسعار تنافسية وعينات هندسية وتخصيص OEM/ODM. يمكن لفريق التطبيقات لدينا المساعدة في تصميم دائرة التشغيل لأنظمة 5 فولت وLi-ion، ونمذجة الغلاف الصوتي، وتحسين ملف تعريف التدفق لخط الإنتاج الخاص بك.
