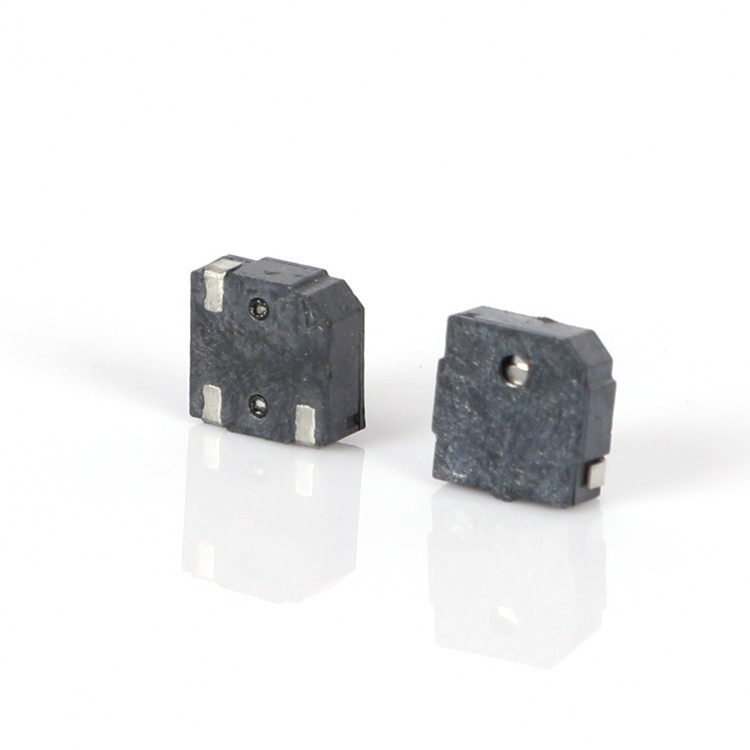

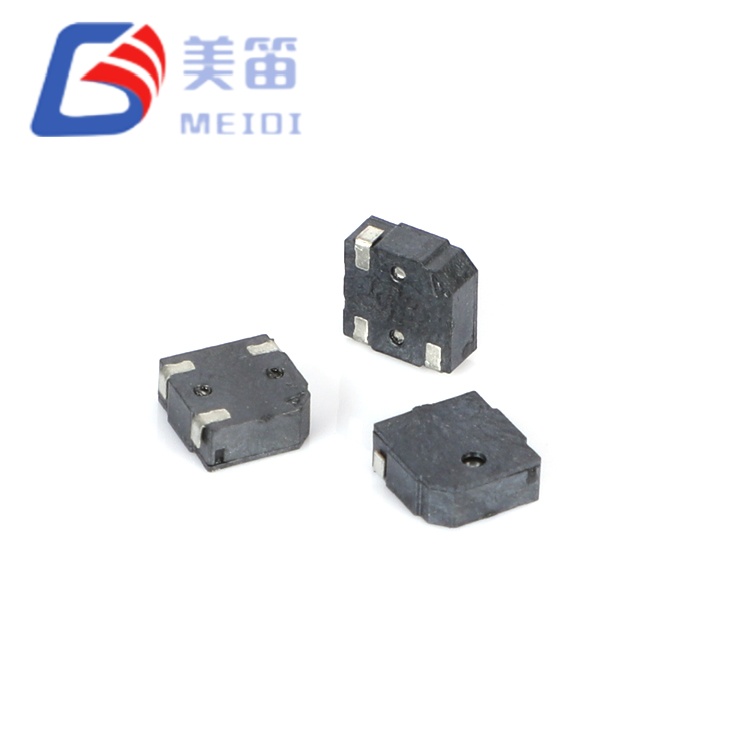

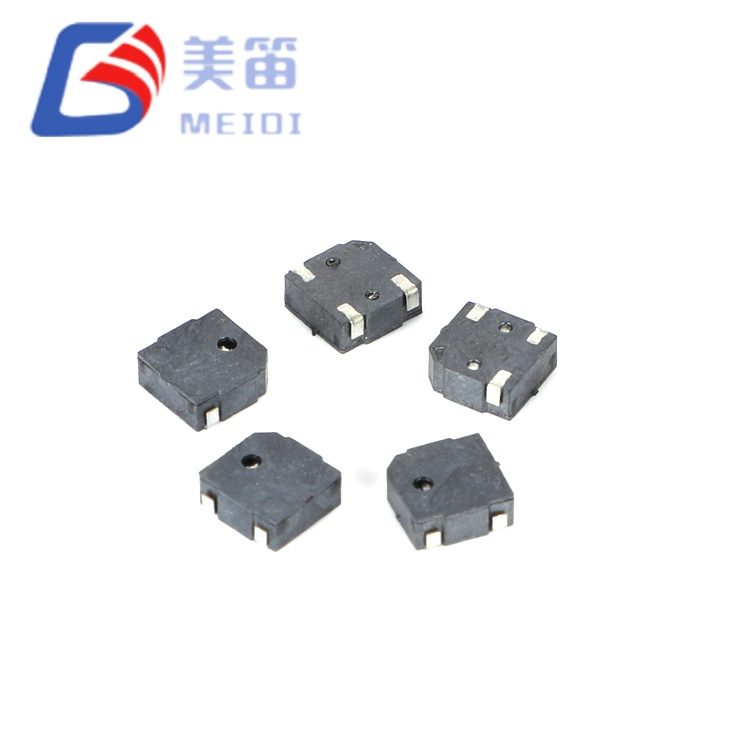

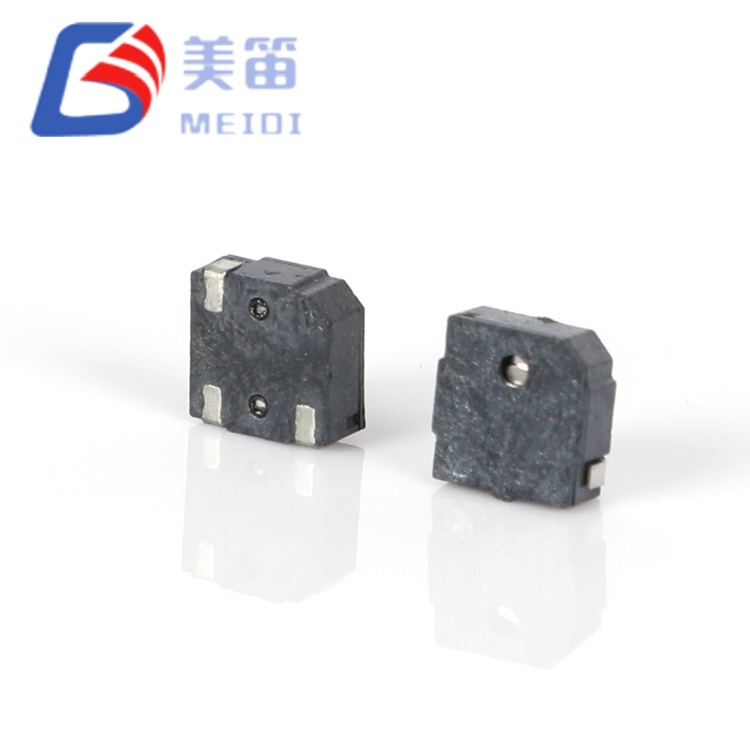

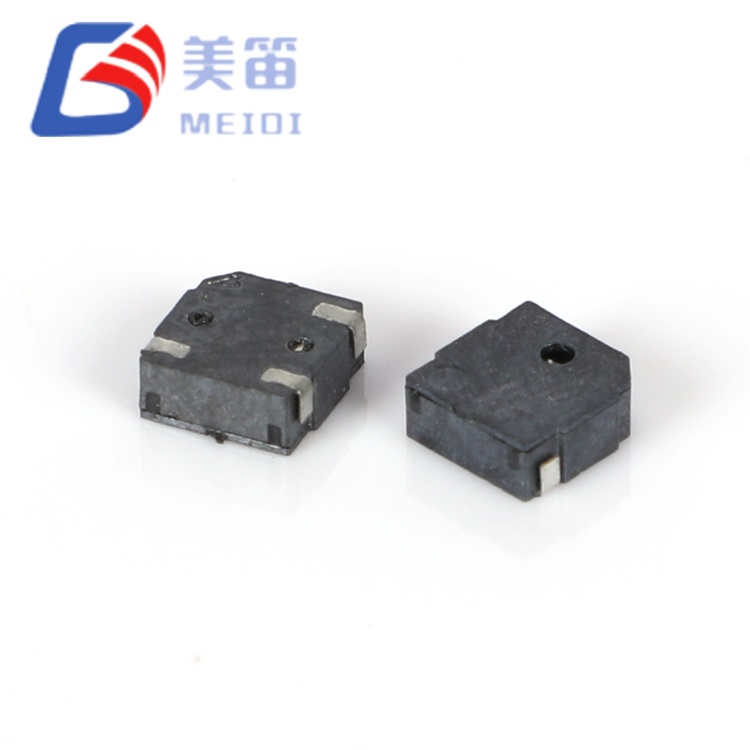

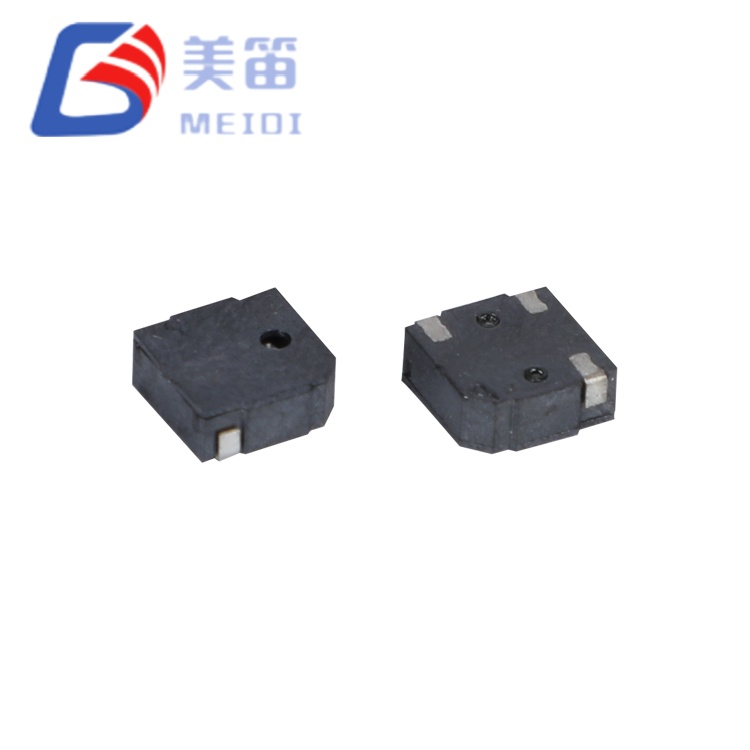

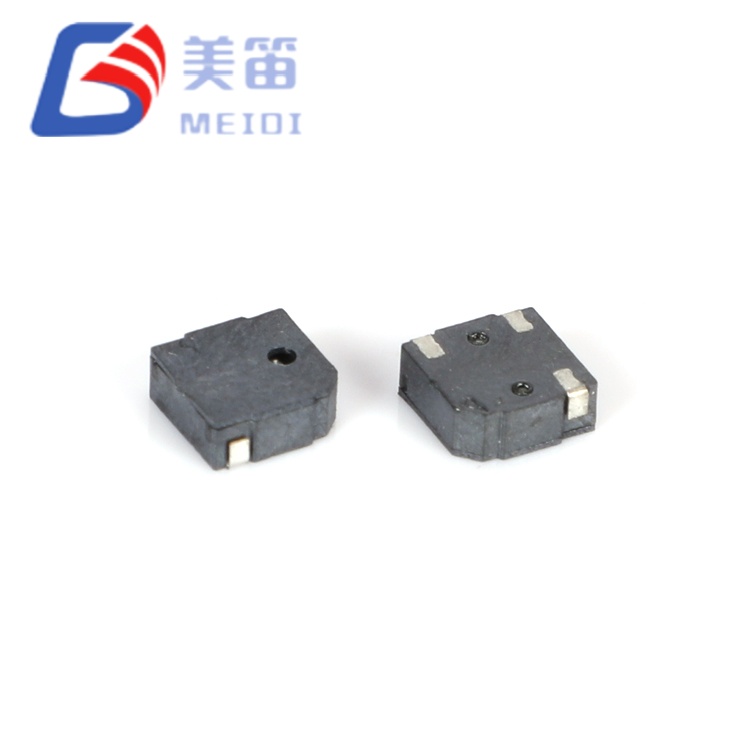

إن MLT‑5020 عبارة عن صفارة مغناطيسية سلبية SMD مقاس 5*5*2 مم توفر ما لا يقل عن 80 ديسيبل من ضغط الصوت عند 10 سم تحت محرك 3.0 فولت. يوفر هذا المكون مقاس 5 مم ميزة صوتية تبلغ 15 ديسيبل مقارنة ببدائل 4 مم مع الحفاظ على توافق مجموعة SMD، مما يجعله مناسبًا للتطبيقات التي يجب أن تتنافس فيها التنبيهات الصوتية مع الضوضاء المحيطة المعتدلة - بما في ذلك لوحات التحكم الصناعية وأنظمة الأمان والأدوات الطبية المحمولة.
يشتمل MLT-5020، الذي تم تصنيعه بواسطة MEIDI في مقاطعة جيانغسو، على ملف 12 ± 3Ω وتردد رنين 4000 هرتز، مما يتقاسم الخصائص الكهربائية مع متغيرات أصغر لتصميم دائرة القيادة الموحدة. يدعم غلاف LCP الأسود التدفق الخالي من الرصاص عند ذروة 255 درجة مئوية، مما يتيح تجميع SMT الآلي. يُظهر التحقق من دفعة العينات قيم SPL تتراوح من 84.6 ديسيبل إلى 87.1 ديسيبل، مما يوفر هامشًا كبيرًا فوق الحد الأدنى للمواصفات.
يعالج الطنان المغناطيسي السلبي SMD مقاس 5*5*2 مم مقايضة هندسية شائعة: تحقيق مخرجات صوتية كافية دون الالتزام بمكونات الفتحات أو حزم SMD كبيرة الحجم. تشغل مساحتها المربعة البالغة 5 مم مساحة لوحة أكبر بنسبة 56% من الإصدارات ذات 4 مم، ولكنها توفر زيادة قدرها 15 ديسيبل في ضغط الصوت - وهي مضاعفة إدراكية لارتفاع الصوت مما يحسن بشكل كبير من إمكانية سماع التنبيه في ظروف العالم الحقيقي. وهذا يجعله الخيار المفضل عندما تسمح مساحة PCB بمساحة أكبر قليلاً ويكون الأداء الصوتي غير قابل للتفاوض.
تتطلب بنية المحرك السلبي إثارة تيار متردد خارجي - عادة موجة مربعة تبلغ 4 كيلو هرتز من مخرج PWM لوحدة التحكم الدقيقة. يمنح خيار التصميم هذا مهندسي البرامج الثابتة التحكم الكامل في أنماط التنبيه وتعديل التردد وقياس الحجم بناءً على دورة العمل. تسمح مقاومة الملف 12 أوم بالاتصال المباشر بمنافذ GPIO القياسية 3.3 فولت و5 فولت في معظم التطبيقات، مما يلغي الحاجة إلى دوائر متكاملة مخصصة للسائق ويقلل التكلفة الإجمالية للنظام.
يحتل تردد الرنين 4000 هرتز الجزء العلوي من نطاق الحساسية السمعية البشرية (2-4 كيلو هرتز)، مما ينتج نغمة تظل محسوسة حتى في البيئات التي بها ضوضاء كبيرة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، أو الحوسبة، أو ضوضاء الآلات. يوفر ارتفاع المظهر الجانبي 2.0 مم وهندسة الوسادة المربعة تركيبًا ميكانيكيًا مستقرًا وتكوين وصلة لحام متسقة أثناء معالجة التدفق.
خرج صوتي محسّن - توفر مساحة 5.0 × 5.0 مم مستوى ضغط صوت ≥80 ديسيبل، مما يوفر تنبيهات مسموعة واضحة في البيئات الصاخبة المعتدلة
تردد رنين 4 كيلو هرتز - تم ضبطه ميكانيكيًا على 4000 ± 300 هرتز، بما يتماشى مع ذروة الحساسية السمعية البشرية للحصول على أقصى قدر من جهارة الصوت المدركة
مقاومة متوافقة مع MCU - مقاومة للملف 12 ± 3Ω تتيح القيادة المباشرة من دبابيس GPIO لوحدة التحكم الدقيقة القياسية دون تخزين مؤقت خارجي
توافق مع مصدر 2–4 فولت - يدعم تكوينات Li‑ion أحادية الخلية، و3V Coin-cell، و3.3V
غلاف LCP لمعالجة SMT - هيكل بوليمر بلوري سائل أسود مُصنف لذروة تدفق 255 درجة مئوية وتشغيل مستقر من -20 درجة مئوية إلى +70 درجة مئوية
تصميم جاهز للتصنيع - متوافق مع ملفات تعريف التدفق القياسية الخالية من الرصاص ويدعم ما يصل إلى 3 تمريرات لحام لإنتاج كميات كبيرة
| المعلمة | قيمة |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.0 فولت (س-ع) |
| جهد التشغيل | 2 – 4 فولت (o-p) |
| إخراج الصوت عند 10 سم | ≥ 80 ديسيبل |
| التشغيل الحالي | ≥ 100 مللي أمبير |
| تردد الرنين | 4000 ± 300 هرتز |
| مقاومة الملف | 12 ± 3 أوم |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية |

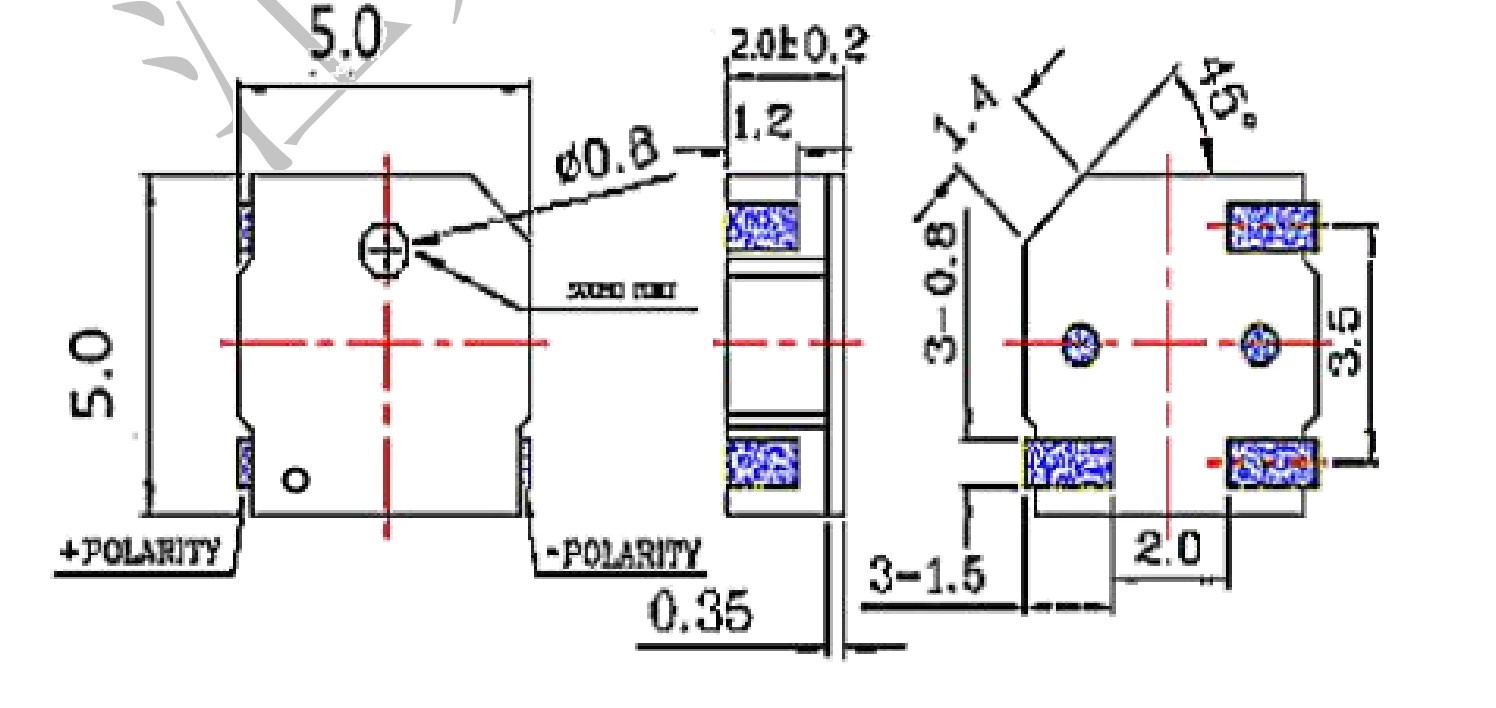

| الأبعاد (الطول × العرض × الارتفاع) | 5.0 × 5.0 × 2.0 ملم |
| وزن | 0.1 جرام |
| مواد الإسكان | أسود إل سي بي |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |
معدات التحكم الصناعية - نغمات إعلان الأعطال ونغمات إكمال الدورة في أجهزة التحكم المنطقية القابلة للبرمجة (PLCs)، ولوحات التشغيل، ومحطات مراقبة العمليات
أنظمة الوصول المادي - ردود فعل لوحة المفاتيح وتنبيهات التطفل في قارئات البطاقات والأقفال الإلكترونية ولوحات الكشف عن المحيط
أجهزة التشغيل الآلي للمنزل - إشعارات الحالة ونغمات التحذير في منظمات الحرارة الذكية وأجهزة التحكم في الإضاءة ومراكز الأمان
أدوات التشخيص المحمولة - إشارات اكتمال الاختبار وتنبيهات الأخطاء في أجهزة مراقبة الجلوكوز المحمولة، ومقاييس التأكسج النبضية، وأجهزة قياس العلامات الحيوية
ملحقات الطاقة المحمولة - مؤشرات حالة الشحن والاتصال في بنوك الطاقة، ومنصات الشحن اللاسلكية، وحزم البطاريات
الإلكترونيات الداخلية للمركبة - تذكيرات حزام الأمان، ونغمات حالة الأبواب، وأجراس التحذير في لوحة القيادة في تطبيقات السيارات

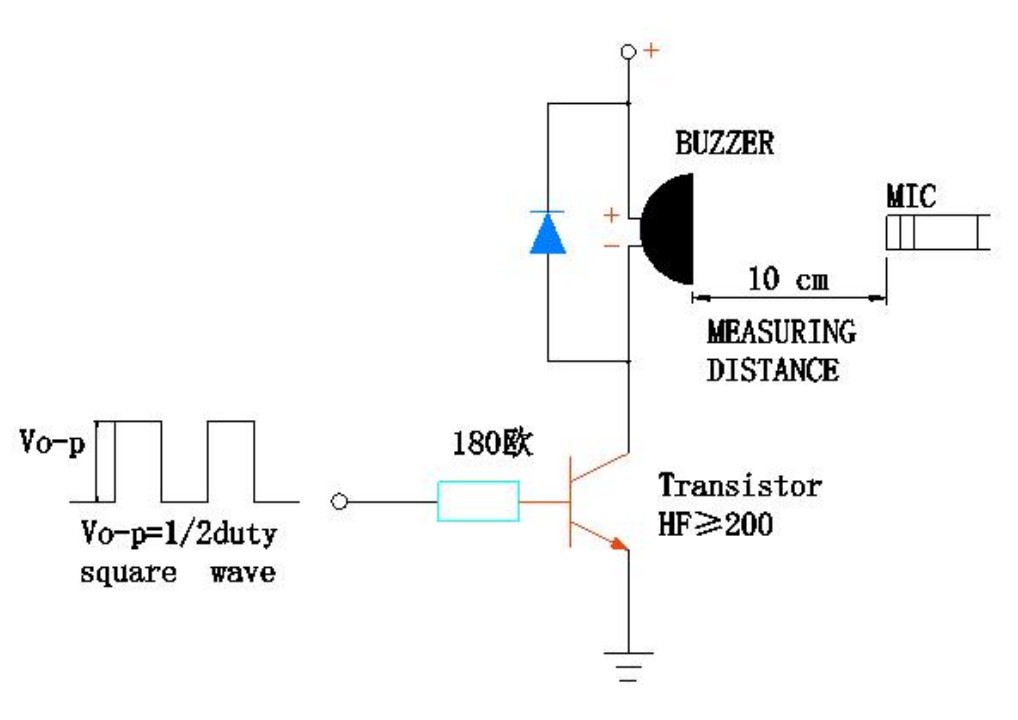

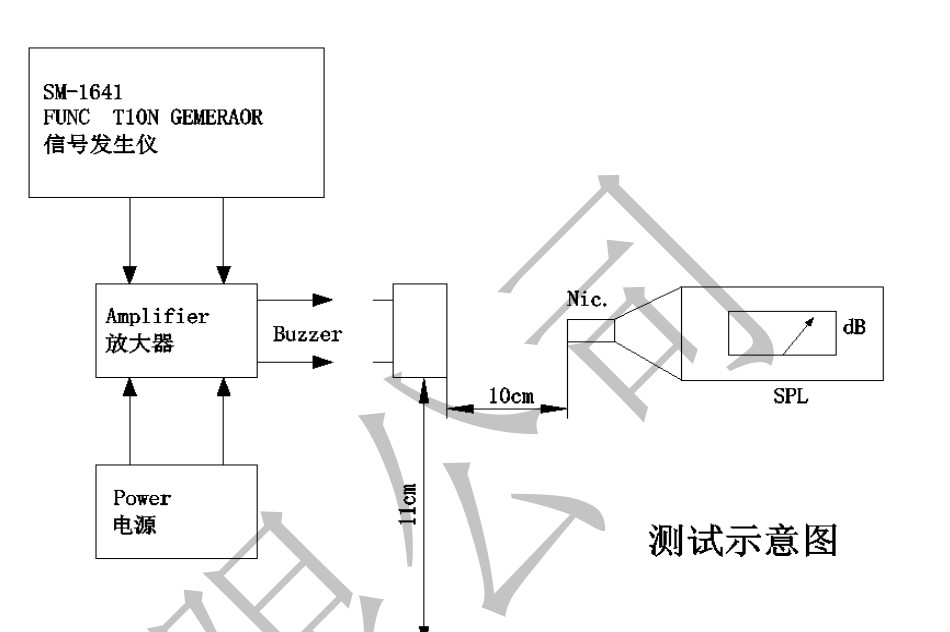

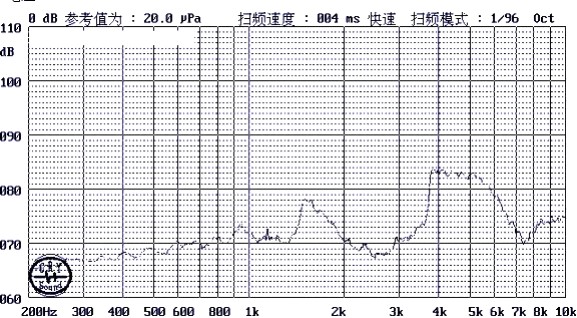

تُظهر بيانات التحقق من الإنتاج من دفعة تمثيلية (العدد = 10) في ظل ظروف موحدة (موجة مربعة 3.0 فولت، 4 كيلو هرتز، دورة تشغيل 50%، قياس المجال الحر 10 سم) توزيع الأداء التالي:
| المعلمة | دقيقة | الأعلى | يقصد |
| مستوى ضغط الصوت | 84.6 ديسيبل | 87.1 ديسيبل | 85.8 ديسيبل |
| التشغيل الحالي | 85.4 مللي أمبير | 88.1 مللي أمبير | 86.7 مللي أمبير |
| مقاومة الملف | 11.4 أوم | 12.6 أوم | 12.0 أوم |
توضح هذه الأرقام جودة التصنيع المتسقة وتزود المهندسين بمعايير تصميم موثوقة. يستوعب هامش SPL الأعلى من مواصفات 80 ديسيبل (حوالي 4.6-7.1 ديسيبل) تغير الجهد، والعوائق الصوتية، وتقادم المكونات طوال دورة حياة المنتج.
تنتج MEIDI MLT-5020 باستخدام خطوط تجميع SMD آلية مع لف ملف متكامل ولحام ومعايرة صوتية. تحتفظ منشأة التصنيع الخاصة بنا في Jiangsu بشهادة ISO 9001:2015، مع تطبيق التحكم الإحصائي في العملية في كل مرحلة من مراحل الإنتاج.
تخضع كل دفعة تصنيع لإجراءات التأهيل التالية:
التوصيف الكهربائي – التحقق بنسبة 100% من مقاومة الملف (12±3Ω) وتيار التشغيل (≥100 مللي أمبير) في الظروف المقدرة
التحقق الصوتي - تؤكد العينات الإحصائية مستوى ضغط الصوت (SPL) ≥80 ديسيبل عند 10 سم؛ تتراوح النتائج النموذجية من 84.6 ديسيبل إلى 87.1 ديسيبل
فحص التردد - تردد الرنين المقاس عند 4000 ± 300 هرتز؛ وتتجمع عينات الإنتاج بين 3950 هرتز و4050 هرتز
اختبار التعرض الحراري – تخزين لمدة 48 ساعة عند درجة حرارة +80 درجة مئوية مع استعادة المعلمة بالكامل بعد تثبيت البيئة المحيطة، وتخزين لمدة 48 ساعة عند درجة حرارة -30 درجة مئوية مع تفعيل التشغيل البارد المعتمد
دورة درجة الحرارة - 5 تحولات بين -30 درجة مئوية و+80 درجة مئوية مع فترات سكون مدتها 30 دقيقة عند كل حد متطرف
السلامة الميكانيكية - اختبار الاهتزاز (10-55 هرتز، سعة 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة) واختبارات السقوط 75 سم على خشب صلب 10 مم (3 تأثيرات)
التعرض للرطوبة - 48 ساعة عند 50 درجة مئوية / 95% رطوبة نسبية مع التحقق الكهربائي اللاحق
التحقق من صحة عملية اللحام - تم التحقق من مقاومة الحرارة عند 250 درجة مئوية لمدة 10 ثوانٍ مع خلوص 2.0 مم من الجسم إلى اللحام
تتوفر وثائق المطابقة RoHS وREACH عند الطلب. توفر رموز تعريف الدفعة الموجودة على الغلاف إمكانية التتبع الكامل لتاريخ الإنتاج ونتائج الاختبار وشهادات المواد الخام.
س1: هل يمكن لـ MLT‑5020 أن يعمل مباشرة من طرف متحكم دقيق 3.3 فولت؟
نعم، بشرط أن يتمكن طرف GPIO من توفير تيار ذروة يبلغ 100 مللي أمبير على الأقل. توفر العديد من وحدات ARM Cortex‑M ووحدات MCU المشابهة هذه الإمكانية من خلال دبابيس مخصصة عالية المحرك أو عن طريق موازنة مخرجات متعددة. بالنسبة لوحدات التحكم الدقيقة ذات مصادر التيار المحدودة، يوفر المخزن المؤقت البسيط للترانزستور NPN (على سبيل المثال، 2N3904) مع المقاوم الأساسي 1 كيلو أوم حلاً فعالاً من حيث التكلفة. تحقق دائمًا من القدرة الحالية لـ GPIO المحددة في ورقة بيانات MCU قبل الانتهاء من التصميم.
س2: ما هي إشارة القيادة المثالية لتحقيق أقصى قدر من الإخراج الصوتي؟
موجة مربعة عند 4000 هرتز مع دورة تشغيل 50% وسعة 3.0 فولت تنتج أعلى مستوى من ضغط الصوت. تعمل التحولات السريعة للجهد على زيادة تيار الملف وإزاحة الحجاب الحاجز. تعمل دورات التشغيل المنخفضة (على سبيل المثال، 25% أو 75%) على تقليل متوسط الطاقة وبالتالي تقليل ضغط الصوت (SPL) بحوالي 3-6 ديسيبل. بالنسبة للتنبيهات القابلة لضبط مستوى الصوت، يوفر تعديل دورة التشغيل طريقة بسيطة لتغيير جهارة الصوت المدرك دون تغيير التردد.
س3: هل يتوافق MLT‑5020 مع الأنظمة المنطقية 5V؟
تم تصنيف MLT-5020 للتشغيل من 2 إلى 4 فولت. يؤدي تطبيق 5 فولت بشكل مستمر إلى المخاطرة بارتفاع درجة حرارة الملف وقد يتجاوز الحد الأقصى للمواصفات الحالية. بالنسبة لأنظمة 5 فولت، أضف مقاومة متسلسلة (47-100 أوم) للحد من التيار إلى 100 مللي أمبير. بدلا من ذلك، استخدم مقسم الجهد أو منظم 3.3 فولت مخصص لدائرة الجرس. تقدم MEIDI أيضًا متغيرات ذات تصنيف 5 فولت بنفس المساحة - اتصل بفريقنا الهندسي للحصول على إرشادات الاختيار.
س4: كيف يمكن مقارنة MLT‑5020 مع MLT‑4020H مقاس 4 مم عمليًا؟
يتشارك كلا المكونين في معلمات كهربائية متطابقة (12Ω، 2–4V، 4k هرتز)، مما يتيح نفس دائرة المحرك والبرامج الثابتة. يوفر MLT‑5020 مستوى صوت أعلى بمقدار 15 ديسيبل تقريبًا (≥80 ديسيبل مقابل ≥65 ديسيبل) على مساحة أكبر بمقدار 1 مم (5 مم مقابل 4 مم مربع). القرار واضح ومباشر: اختر MLT-4020H عندما تكون مساحة PCB محدودة للغاية ومتطلبات SPL متواضعة؛ اختر MLT‑5020 عندما تكون إمكانية السمع أمرًا بالغ الأهمية وتسمح مساحة اللوحة بمساحة أكبر.
س 5: ما هي خيارات التخصيص المتاحة لأوامر حجم OEM؟
تقدم MEIDI العديد من مسارات التخصيص للمشاريع المؤهلة: ترددات الرنين البديلة (2.7 كيلو هرتز، 3.0 كيلو هرتز، أو 5.0 كيلو هرتز)، وقيم مقاومة الملف المخصصة، وألوان غلاف مخصصة لتمييز العلامات التجارية، وتكوينات تعبئة الأشرطة والبكرات المعدلة. يختلف الحد الأدنى لكميات الطلب والمهل الزمنية حسب نطاق التخصيص. اتصل بفريق دعم OEM الخاص بنا لمعرفة متطلباتك لمراجعة الجدوى وعروض الأسعار.
س6: ما هو العمر التشغيلي المتوقع في ظل الاستخدام المستمر؟
يتضمن المؤهل القياسي 96 ساعة من التشغيل المستمر عند درجة حرارة 25 درجة مئوية مع موجة مربعة لدورة التشغيل بنسبة 50%. بالنسبة لتطبيقات النغمات المستمرة غير المحددة، توصي MEIDI بتحديد دورة التشغيل إلى 50% أو تنفيذ فترات إيقاف دورية لتقليل تسخين الملف. تتوفر بيانات اختبار العمر الممتد عند الطلب لظروف تشغيل محددة - يرجى الاتصال بفريق هندسة التطبيقات لدينا لإبلاغه بدورة العمل المستهدفة وملف تعريف درجة الحرارة المحيطة.
للحصول على الوثائق الفنية الكاملة، أو دوائر التشغيل المرجعية، أو توصيات بصمة ثنائي الفينيل متعدد الكلور، أو تسعير الحجم، اتصل بالدعم الهندسي في MEIDI. العينات الهندسية متاحة لمشاريع التطوير المؤهلة.
يستجيب فريق هندسة التطبيقات لدينا عادةً خلال يوم عمل واحد من خلال إرشادات ملف تعريف إعادة التدفق وملاحظات التكامل الصوتي ودعم التصميم المصمم خصيصًا لمتطلبات منتجك المحدد.
