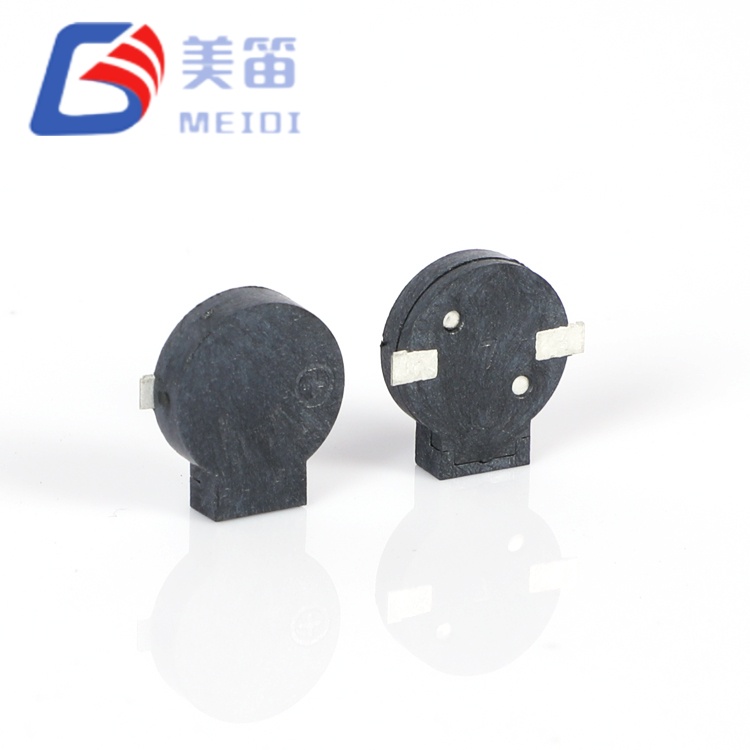

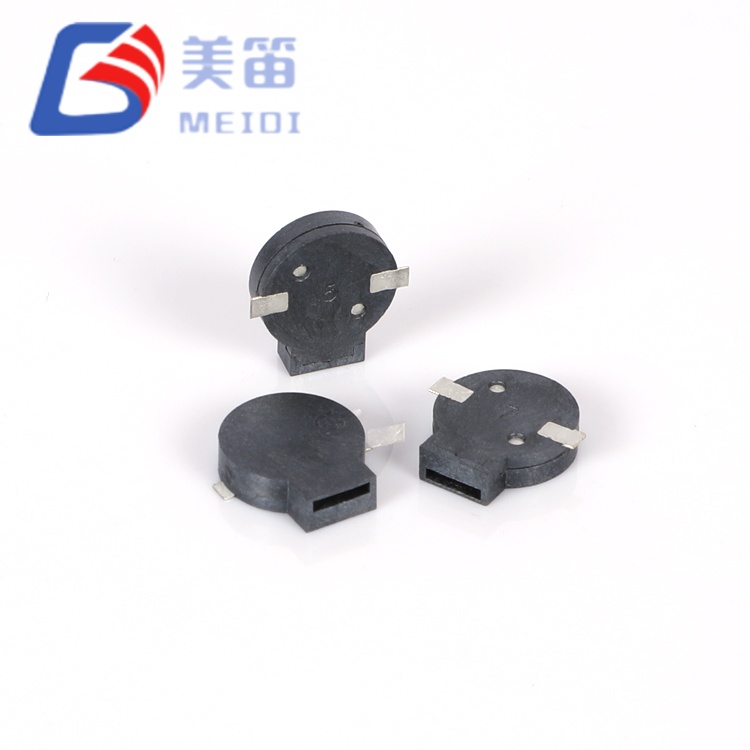

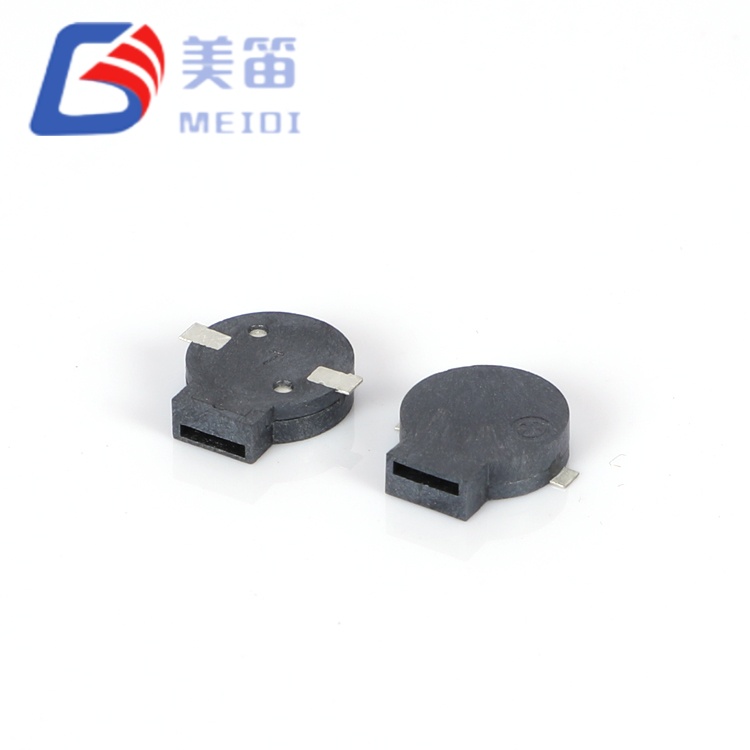

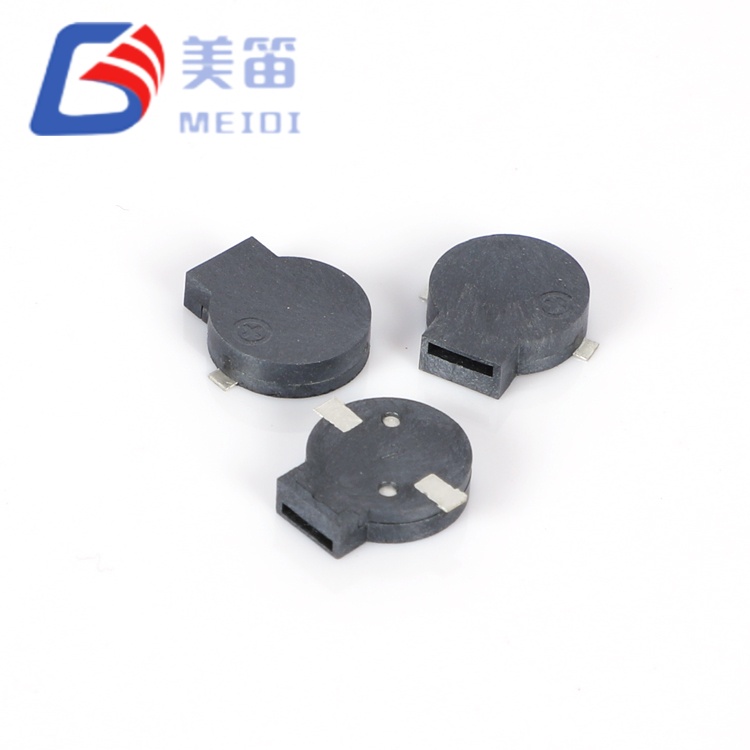

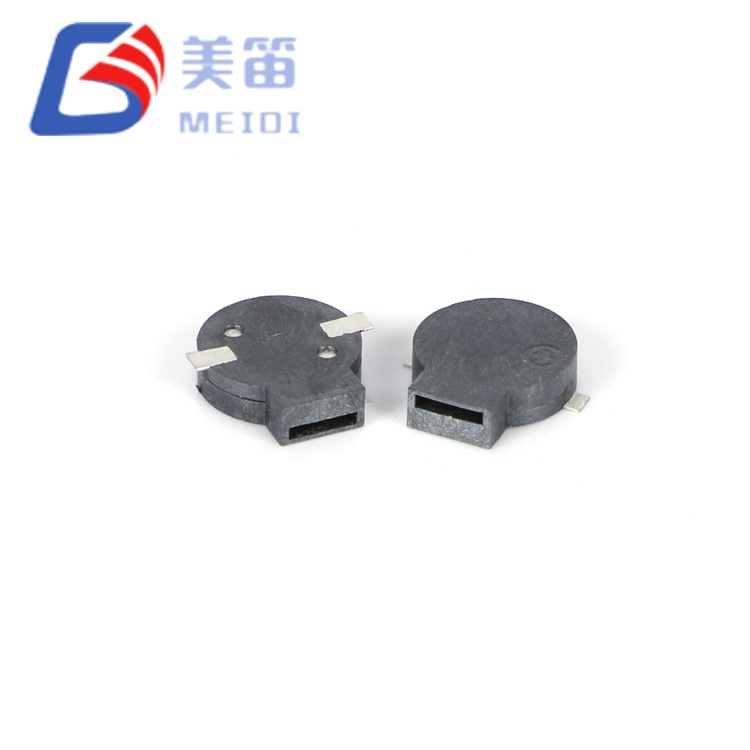

يتكون الطنان المغناطيسي السلبي SMD مقاس 9*2.5 مم من اثنين من الطنانات الكهرومغناطيسية السلبية التي تتشارك في مساحة دائرية 9.0 مم مع مظهر جانبي منخفض للغاية 2.5 مم، يتم تمييزها عن طريق مقاومة الملف: متغير 16 أوم (MLT-9025-16R) لأنظمة 2.5-4.5 فولت، ومتغير 32 أوم (MLT-9025-32R) لأنظمة 2.5-4.5 فولت حافلات 4.5-6.5 فولت. تتيح هذه المنصة الميكانيكية الموحدة للمهندسين تقييم كلاً من بنيات محرك الأقراص دون تغييرات في تخطيط PCB، بينما يعالج الارتفاع النحيف 2.5 مم قيود المحور z الشديدة في العبوات فائقة النحافة وتجميعات PCB المكدسة.
تم تصنيع الطنان المغناطيسي السلبي SMD مقاس 9*2.5 مم في منشأة MEIDI المعتمدة ISO‑9001 في مقاطعة جيانغسو، ويتميز بغشاء دائري يعمل على زيادة مساحة الغشاء إلى الحد الأقصى ضمن مساحة قطرها 9 مم. يؤكد التحقق من دفعة العينة أن قيم مستوى ضغط الصوت (SPL) تتراوح من 91.8 ديسيبل إلى 98.5 ديسيبل، وهو ما يتجاوز بشكل كبير الحد الأدنى للمواصفات وهو 85 ديسيبل. يدعم مبيت LCP الأسود التدفق الخالي من الرصاص عند 255 درجة مئوية ويعمل من -30 درجة مئوية إلى +70 درجة مئوية، مع إمكانية التخزين من -40 درجة مئوية إلى +85 درجة مئوية لتطبيقات لوجستيات سلسلة التبريد والنقل الشتوي.
| المعلمة | MLT-9025-16R | MLT-9025-32R |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.6 فولت (س-ع) | 5.0 فولت (س-ع) |
| جهد التشغيل | 2.5 – 4.5 فولت (o-p) | 4.5 – 6.5 فولت (o-p) |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 100 مللي أمبير | ≥ 80 مللي أمبير |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز |
| مقاومة الملف | 16 ± 3 أوم | 32 ± 3 أوم |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | -40 درجة مئوية ~ +85 درجة مئوية |
| الأبعاد (ضياء × ح) | 9.0 × 2.5 ملم | 9.0 × 2.5 ملم |
| وزن | 0.8 جرام | 0.8 جرام |
| مواد الإسكان | أسود إل سي بي | أسود إل سي بي |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |

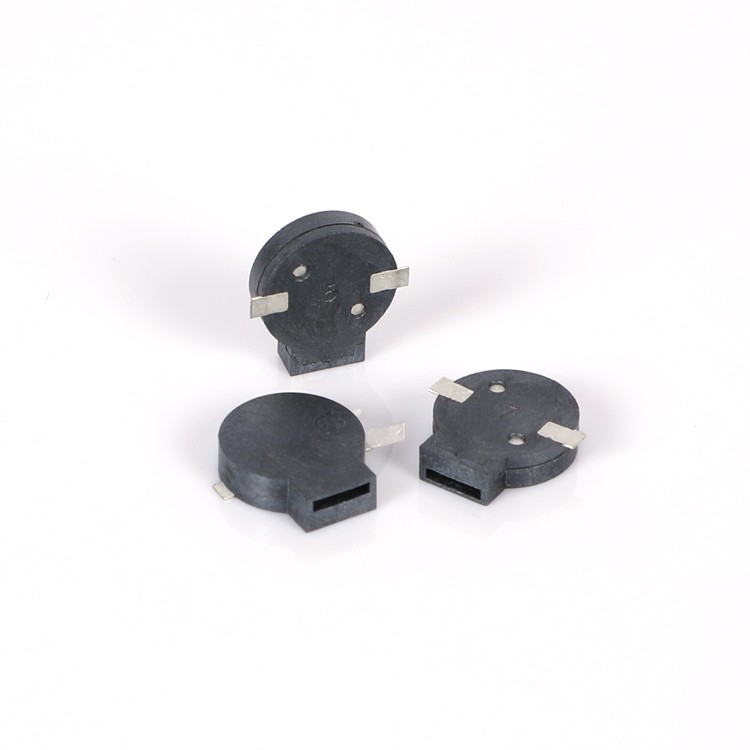

يقدم الطنان السلبي المغناطيسي SMD مقاس 9*2.5 مم عامل شكل دائري 9.0 مم يختلف عن عائلات MLT-8540 وMLT-7525 ذات البصمة المربعة. تعمل الهندسة الدائرية على زيادة مساحة الحجاب الحاجز لمساحة معينة - دائرة مقاس 9.0 مم تحيط بـ 63.6 مم مربع، مما يوفر مساحة غشاء أكبر بنسبة 30% من البدائل المربعة مقاس 8.5 مم ذات الارتفاع المكافئ. تساهم مساحة الحجاب الحاجز المتزايدة في قياسات SPL العالية التي تمت ملاحظتها أثناء اختبار الإنتاج.
يعمل المظهر الجانبي مقاس 2.5 مم - أرفع بمقدار 1.5 مم من سلسلة MLT-8540 - على حل قيود المحور Z الشديدة في العبوات فائقة النحافة، وتجميعات PCB المكدسة، ومواقع التركيب المجاورة لحجرة البطارية. تساهم كتلة 0.8 جرام - أثقل بنسبة 60% من أنواع 5 مم - في تخفيف الاهتزازات والاستقرار الميكانيكي في ظل ظروف الصدمات، وهو اعتبار مهم لتطبيقات المركبات والمعدات المحمولة.
توفر بنية المعاوقة المزدوجة نفس مرونة النماذج الأولية وقابلية تطوير النظام الأساسي مثل سلسلة MLT-8540، ولكن ضمن حزمة أقل حجمًا. يتيح المتغير 16Ω التقييم المباشر على منصات 3.3V المنطقية وLi‑ion دون تنظيم الجهد الزائد؛ يتكامل متغير 32 أوم بشكل نظيف في حافلات ملحقات السيارات 5 فولت، ووحدات الإدخال/الإخراج الصناعية PLC، ونقاط النهاية التي تعمل بالطاقة PoE حيث يقلل الجهد العالي للسكك الحديدية من التداخل الكهرومغناطيسي الناجم عن التيار وفقدان الأسلاك.
الحد الأقصى لنسبة الحجاب الحاجز إلى الارتفاع - يوفر الغطاء الدائري مقاس 9.0 مم أكبر مساحة غشاء اهتزازية في فئة الارتفاع 2.5 مم، مما يعمل على تحسين الإخراج الصوتي لكل وحدة خلوص المحور Z
منصة موحدة ذات معاوقة مزدوجة - خيارات 16 أوم و32 أوم من غلاف ميكانيكي متماثل 9.0×2.5 مم، مما يمنع إعادة تصميم تخطيط ثنائي الفينيل متعدد الكلور عند تقييم بنيات جهد المحرك
اختراق الضوضاء منخفضة التردد - يستهدف مركز الرنين 2700 هرتز النطاق 2-3 كيلو هرتز حيث يتم تقليل الكثافة الطيفية للضوضاء المحيطة الصناعية إلى الحد الأدنى، مما يحسن إمكانية إدراك التنبيه في بيئات الآلات
كفاءة التيار المحسنة للجهد - 16 أوم تسحب ≥100 مللي أمبير عند 3.6 فولت للأجهزة المحمولة التي تعمل بالبطارية؛ 32Ω يسحب ≥80mA عند 5V لتقليل الضغط الحراري في وحدات السيارات المغلقة
تخزين ممتد للطقس البارد - تصنيف تخزين -40 درجة مئوية يدعم الخدمات اللوجستية في القطب الشمالي، والمعدات على ارتفاعات عالية، والآلات المخزنة في فصل الشتاء دون تدهور
غلاف LCP متوافق مع إعادة التدفق - يتحمل البوليمر البلوري السائل الأسود 255 ± 5 درجة مئوية قمم تدفق خالية من الرصاص مع ما يصل إلى 3 تمريرات، مما يحافظ على ثبات الأبعاد عبر النطاق الحراري الكامل
إدارة أسطول المركبات التجارية - تنبيه السائق ونغمات حالة البضائع في شاحنات التسليم والشاحنات المبردة والمقطورات طويلة المدى التي تعمل على أنظمة 12 فولت/24 فولت مع دوائر فرعية منظمة 5 فولت
القياس الذكي ونقاط نهاية المرافق - اكتشاف العبث، وحالة الاتصال، والتحذيرات من انخفاض البطارية في عدادات الغاز، وشاشات الكهرباء، وأجهزة استشعار تدفق المياه المنتشرة في الخزانات الخارجية
التشخيص الصناعي المحمول - تمرير/فشل ردود الفعل المسموعة في محللات الاهتزاز، وأجهزة التصوير الحراري، وأجهزة قياس الذبذبات المحمولة المستخدمة في الصيانة الميدانية عبر أرضيات الضوضاء المتغيرة
وحدات التحكم في الأتمتة الزراعية - إنذارات عتبة الري، وتنبيهات مناخ الاحتباس الحراري، وإخطارات نظام تغذية الماشية في المنشآت البعيدة التي تعمل بالطاقة الشمسية
مركبات النقل الطبي والطوارئ – نغمات جاهزة للمعدات في سيارات الإسعاف والعيادات المتنقلة ونقل المرضى حيث تهيمن بنية حافلات المركبات ذات الجهد 5 فولت
أنظمة عاكسات الطاقة المتجددة - عطل في الشبكة، وخطأ في التأريض، وتنبيهات الصيانة في محولات السلسلة الكهروضوئية وأجهزة التحكم في توربينات الرياح الصغيرة

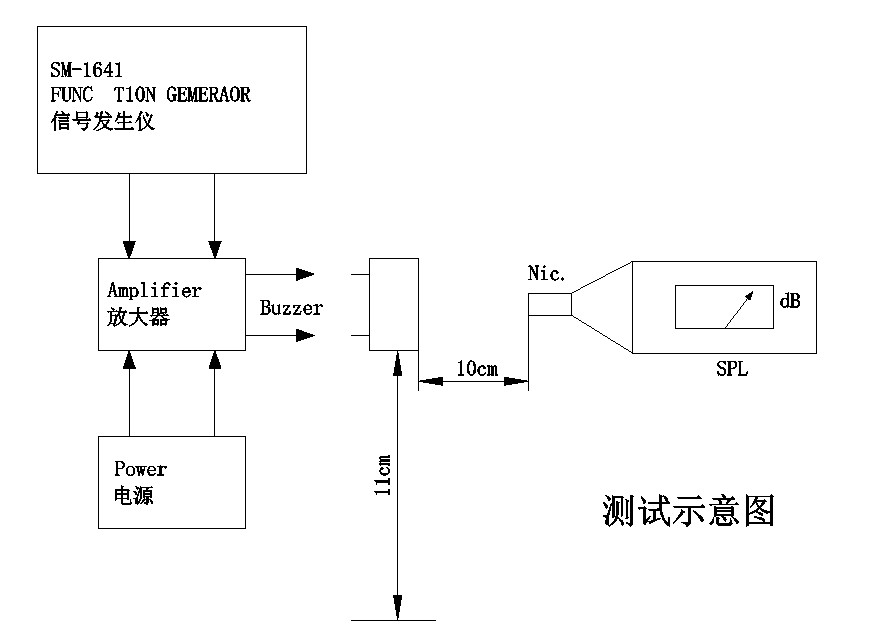

اختبار الإنتاج (n = 10 لكل متغير) في ظل الظروف القياسية - موجة مربعة عند الجهد المقنن، تردد الرنين، دورة تشغيل 50٪، قياس المجال الحر 10 سم - يؤكد التوزيعات التالية:
| البديل | نطاق SPL (ديسيبل) | النطاق الحالي (مللي أمبير) | التردد (هرتز) | المعاوقة (Ω) |
| MLT-9025-16R | 91.8-95.0 | 66.5-71.6 | 2700 (جميع العينات) | 15.4-17.1 |
| MLT-9025-32R | 93.9-98.5 | 62.2-65.7 | 2700 (جميع العينات) | 28.1-32.1 |
تم قياس جميع العينات في كلا الطرازين عند 2700 هرتز بالضبط، مما يشير إلى التحكم الاستثنائي في التصنيع في توتر الحجاب الحاجز ومعلمات الفجوة المغناطيسية. يوضح المتغير 16Ω مستوى ضغط الصوت (SPL) من 91.8 إلى 95.0 ديسيبل، بينما يحقق المتغير 32 أوم 93.9 إلى 98.5 ديسيبل - وكلاهما يوفر هامشًا كبيرًا فوق الحد الأدنى البالغ 85 ديسيبل. تتراوح مساحة رأس SPL من 6.8 ديسيبل إلى 13.5 ديسيبل، مما يستوعب التوهين على مستوى النظام من العبوات والشبكات وتقادم المكونات.
تنتج MEIDI كلا النوعين من MLT-9025 على خطوط تجميع SMD مخصصة مع لف تلقائي للملف ولحام ومعايرة صوتية. تحتفظ منشأتنا في Jiangsu بشهادة ISO 9001:2015، مع تطبيق التحكم الإحصائي في العمليات في كل مرحلة من مراحل الإنتاج.
تخضع كل دفعة إنتاج لاختبارات التأهيل الموحدة:
التوصيف الكهربائي - التحقق بنسبة 100% من مقاومة الملف، وتيار التشغيل، وتردد الرنين
التحقق الصوتي – تؤكد العينات الإحصائية أن مستوى ضغط الصوت (SPL) ≥85 ديسيبل؛ النتائج المقاسة تتجاوز باستمرار 91 ديسيبل
التحمل المناخي - تخزين في درجة حرارة عالية لمدة 48 ساعة عند +80 درجة مئوية، وتخزين في درجة حرارة منخفضة لمدة 48 ساعة عند -30 درجة مئوية، وصدمة حرارية لمدة 5 دورات (-30 درجة مئوية ↔ +80 درجة مئوية، 30 دقيقة لكل تطرف)
الضغط الميكانيكي - الاهتزاز الجيبي (10–55 هرتز، سعة 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
مقاومة الرطوبة - 48 ساعة عند 50 درجة مئوية / 95% رطوبة نسبية مع التعافي لمدة ساعتين والتوصيف الكهربائي
مقاومة حرارة اللحام - 250 درجة مئوية لمدة 10 ثوانٍ مع خلوص 2.0 مم من الجسم إلى اللحام، بالإضافة إلى الامتثال لملف إعادة التدفق
تتوفر وثائق المطابقة RoHS و REACH. توفر رموز تعريف الدفعة إمكانية التتبع الكامل لتاريخ الإنتاج ونتائج الاختبار وشهادات المواد الخام.
س1: كيف يمكن مقارنة MLT-9025 الدائري مقاس 9.0 مم بالبدائل المربعة مقاس 8.5 مم مثل MLT-8540؟
تعمل الهندسة الدائرية لـ MLT-9025 على زيادة مساحة الحجاب الحاجز لمساحة معينة - دائرة مقاس 9.0 مم تحيط بـ 63.6 مم² مقابل 72.3 مم² لمساحة 8.5 مم مربع. ومع ذلك، فإن الارتفاع 2.5 مم (مقابل 4.0 مم لـ MLT-8540) يجعل MLT-9025 الخيار المفضل عندما تكون خلوص المحور z مقيدة بشدة. الناتج الصوتي قابل للمقارنة (كلاهما ≥85 ديسيبل)، لكن المظهر الجانبي المنخفض لـ MLT-9025 يضحي ببعض كفاءة الرنين منخفضة التردد. اختر MLT‑9025 للمرفقات الرفيعة؛ حدد MLT‑8540 للحصول على أقصى قدر من الإرتفاع الصوتي حيث تتوفر المساحة الرأسية.
س2: ما هي دائرة القيادة الموصى بها لكل متغير؟

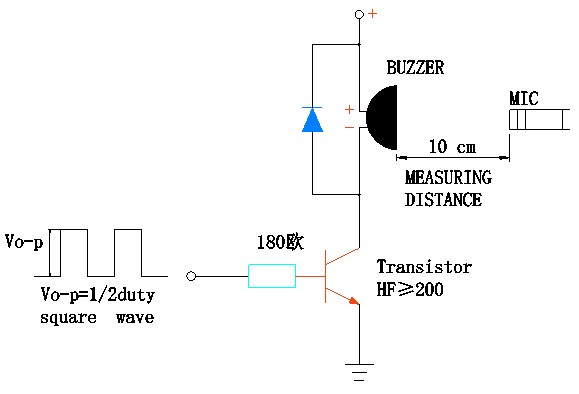

يسحب متغير 16Ω عند 3.6V ≥100mA ويمكن تشغيله مباشرة من دبابيس MCU GPIO القادرة (التحقق من تصنيف تيار الدبوس) أو من خلال مفتاح ترانزستور NPN بسيط بمقاوم أساسي 180Ω. يسحب المتغير 32Ω عند 5V 80mA ولكنه يتطلب مرحلة التشغيل عند القيادة من منطق 3.3V؛ من منطق 5V، مقاومة قاعدة 330Ω مع ترانزستور للأغراض العامة (hFE≥ 200) يوفر محركًا مناسبًا. يعد الصمام الثنائي flyback (1N4148 أو ما شابه) عبر الملف إلزاميًا لكلا الخيارين لحماية عنصر القيادة من الارتداد الاستقرائي أثناء تحويل التحولات.
س3: هل الارتفاع 2.5 ملم كافٍ لإخراج صوتي موثوق؟
نعم. في حين أن التجاويف الأطول (3.0-4.0 ملم) توفر كفاءة رنين هيلمهولتز محسنة، فإن المظهر الجانبي 2.5 ملم الخاص بـ MLT-9025 يحقق ≥85 ديسيبل من خلال توتر الحجاب الحاجز الأمثل وهندسة الفجوة المغناطيسية. تؤكد قياسات العينة أن مستوى ضغط الصوت (SPL) أعلى من 91 ديسيبل، مما يوضح أن المظهر الجانبي النحيف لا يؤثر على الأداء الصوتي. والمقايضة هي عرض النطاق الترددي: يحافظ الارتفاع 2.5 مم على رنين قوي يبلغ 2700 هرتز ولكنه يوفر استجابة أقل للرنين من البدائل الأطول. بالنسبة لتطبيقات التنبيه ذات النغمات النقية، لا يمثل هذا قيدًا.
س 4: هل يستطيع كلا الطرازين النجاة من الرحلات الاستكشافية لدرجة الحرارة أسفل غطاء المحرك؟
نطاق التشغيل هو -30 درجة مئوية إلى +70 درجة مئوية، والذي يغطي معظم التطبيقات الداخلية للسيارات والمقصورة. تتطلب البيئات الموجودة أسفل غطاء المحرك والتي تتجاوز +70 درجة مئوية إدارة حرارية أو مجموعات طنان بديلة ذات درجة حرارة عالية. ويدعم معدل التخزين -40 درجة مئوية لوجستيات البداية الباردة والنقل الشتوي دون تدهور، ولكن التشغيل المستدام تحت -30 درجة مئوية ليس مضمونًا. بالنسبة لتطبيقات حجرة المحرك، اتصل بـ MEIDI للحصول على توصيات بشأن متغيرات درجات الحرارة العالية.
س 5: هل ترددات الرنين المخصصة أو قيم المعاوقة متاحة لبرامج OEM؟

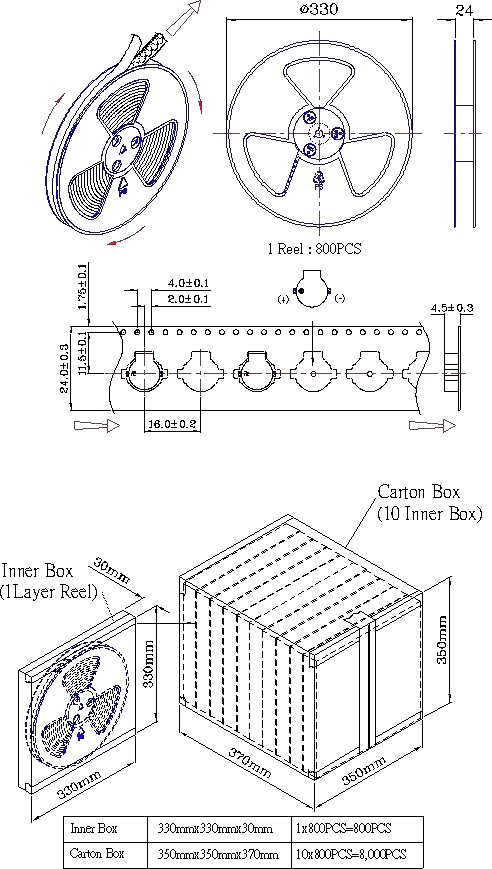

نعم. تدعم MEIDI تخصيص OEM/ODM بما في ذلك قيم المعاوقة المتوسطة (20-24 أوم لمعماريات الجهد المنفصل)، وترددات الرنين المعدلة (نطاق 2.0-3.5 كيلو هرتز)، وألوان غلاف بديلة للتعرف البصري، وتغليف شريط وبكرة مخصص. يتم تطبيق الحد الأدنى لكميات الطلب والمهل الزمنية. اتصل بفريق المبيعات لدينا لمناقشة المتطلبات المحددة وطلب عرض أسعار للتكوينات المخصصة.
س6: ما هي مساحة PCB الموصى بها للحزمة الدائرية مقاس 9.0 مم؟
يوصى باستخدام نمط وسادة دائري يتوافق مع قطر المبيت 9.0 مم مع خلوص 0.25 مم لكل جانب. توجد أطراف SMD على الجانب السفلي من الغلاف الدائري؛ يجب أن تشتمل مساحة PCB على وسادتين مستطيلتين أسفل المكون، ويتم وضعهما وفقًا للتباعد الطرفي المحدد في ورقة البيانات. توفر MEIDI توصيات البصمة المتوافقة مع IPC وملفات STEP ثلاثية الأبعاد عند الطلب.
للحصول على الوثائق الفنية الكاملة، أو توصيات بصمة ثنائي الفينيل متعدد الكلور، أو دوائر التشغيل المرجعية لكل من متغيرات المعاوقة، أو تسعير الحجم، اتصل بالدعم الهندسي في MEIDI. تتوفر عينات هندسية بمتغيرات 16Ω و32Ω لمشاريع التطوير المؤهلة.
يستجيب فريق هندسة التطبيقات لدينا عادةً خلال يوم عمل واحد من خلال إرشادات ملف تعريف إعادة التدفق، وملاحظات تكامل الغلاف الصوتي، ودعم التصميم المصمم خصيصًا ليناسب متطلبات الجهد والتيار المحددة لديك.
