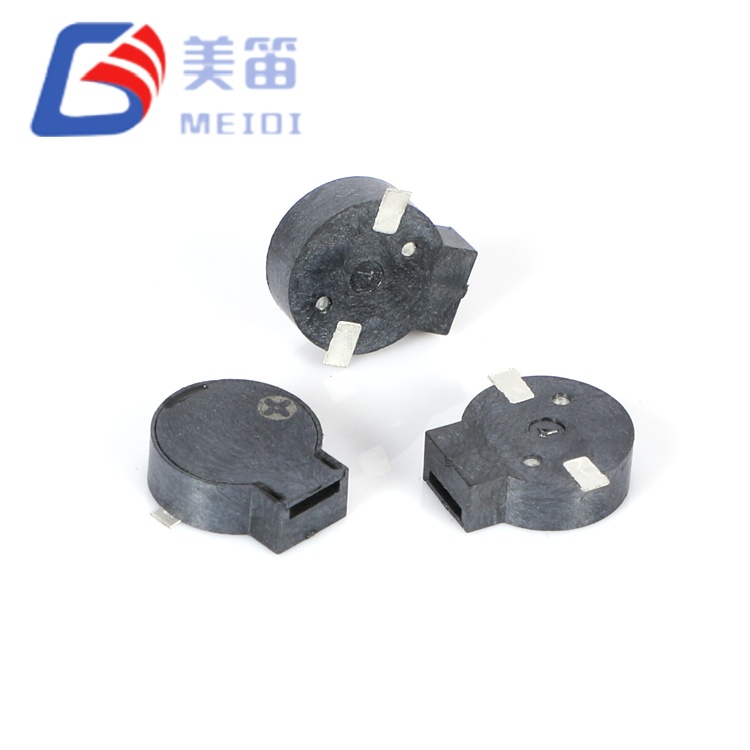

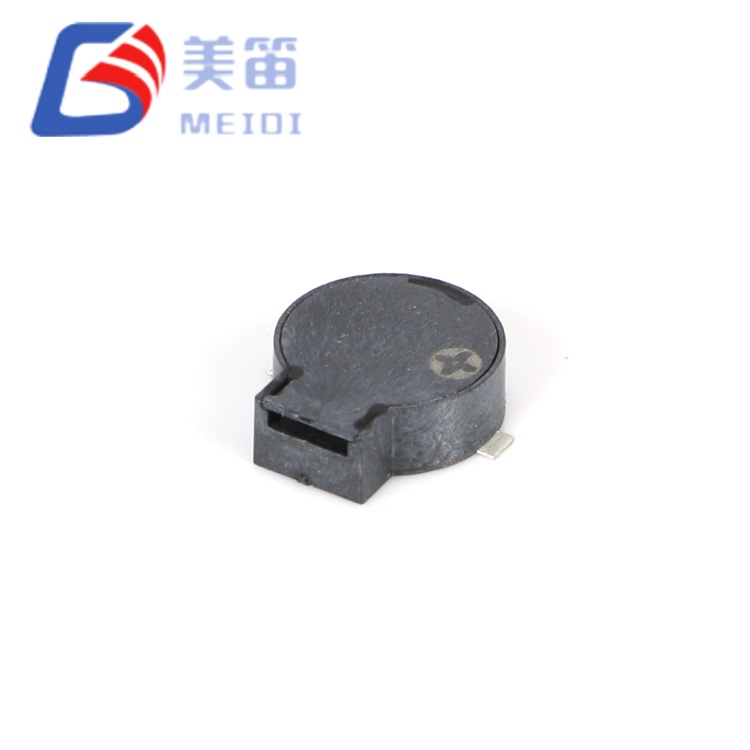

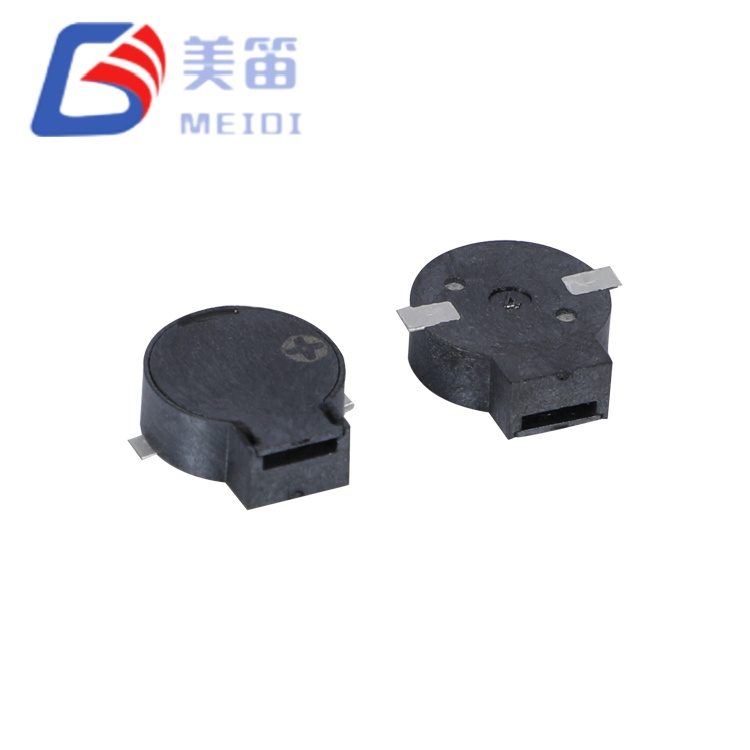

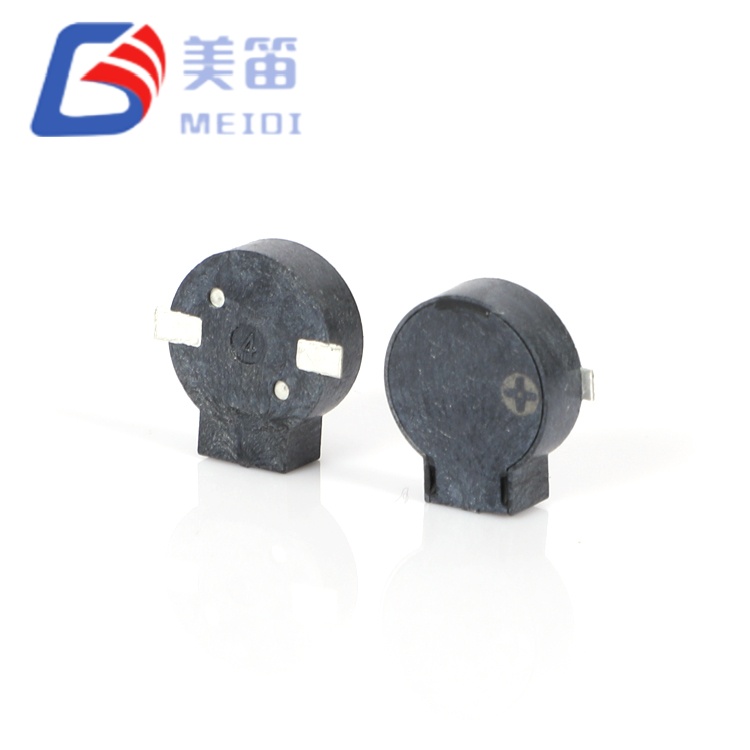

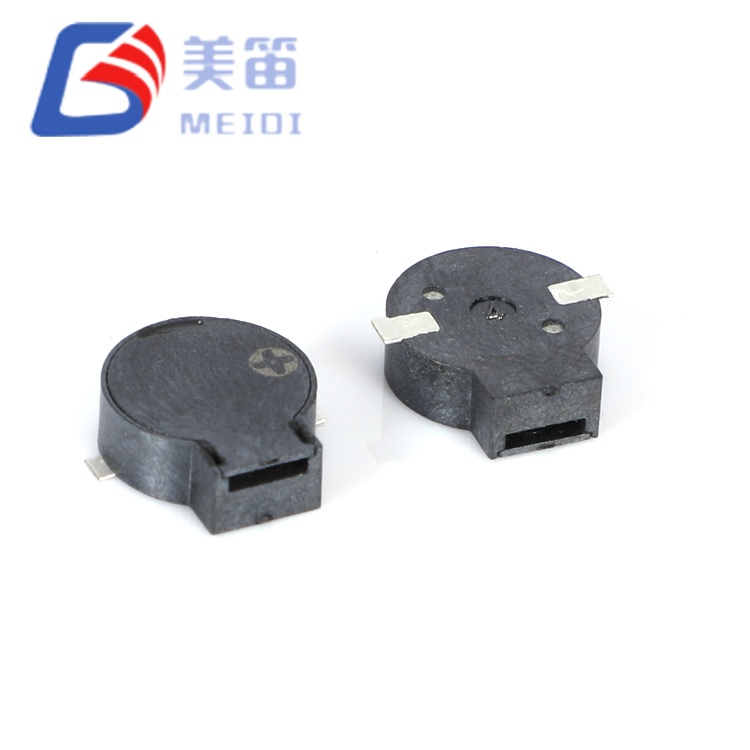

يتكون الطنان السلبي المغناطيسي SMD مقاس 9*3.2 مم من اثنين من الطنانات الكهرومغناطيسية السلبية التي تتقاسم مساحة دائرية 9.0 مم مع شكل جانبي 3.2 مم، مما يوفر أرضية وسط بين البدائل فائقة النحافة 2.5 مم والأطول 4.0 مم. يتوفر نوعان مختلفان من المعاوقة: طراز 16 أوم (MLT-9032‑16R) لأنظمة 2.5-4.5 فولت، وطراز 32 أوم (MLT-9032‑32R) للحافلات 4.5-6.5 فولت، وكلاهما يوفر ضغط صوت ≥80 ديسيبل عند 2700 هرتز من نفس الغلاف الميكانيكي.
تم إنتاجه في منشأة MEIDI المعتمدة ISO‑9001 في مقاطعة جيانغسو، ويوفر ارتفاع التجويف 3.2 مم زيادة في حجم الرنين الداخلي مقارنة بمتغيرات 2.5 مم، مما يحسن الكفاءة الصوتية منخفضة التردد دون التأثير بشكل كبير على خلوص المحور z. يولد الغشاء الدائري مقاس 9 مم مخرجات متسقة عبر دفعات الإنتاج، مع بيانات العينة التي توضح قيم مستوى ضغط الصوت (SPL) التي تتجاوز عادةً 86 ديسيبل. يدعم مبيت LCP الأسود لحام إعادة التدفق عند 255 درجة مئوية ويعمل من -30 درجة مئوية إلى +70 درجة مئوية، مع إمكانية تخزين تصل إلى -40 درجة مئوية للوجستيات سلسلة التبريد.
| المعلمة | MLT-9032-16R | MLT-9032-32R |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.6 فولت (س-ع) | 5.0 فولت (س-ع) |
| جهد التشغيل | 2.5 – 4.5 فولت (o-p) | 4.5 – 6.5 فولت (o-p) |
| إخراج الصوت عند 10 سم | ≥ 80 ديسيبل | ≥ 80 ديسيبل |
| التشغيل الحالي | ≥ 100 مللي أمبير | ≥ 80 مللي أمبير |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز |
| مقاومة الملف | 16 ± 3 أوم | 32 ± 3 أوم |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | -40 درجة مئوية ~ +85 درجة مئوية |

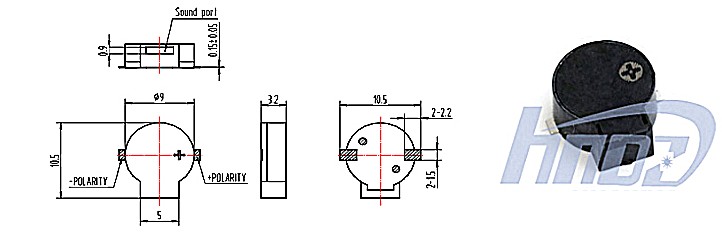

| الأبعاد (ضياء × ح) | 9.0 × 3.2 ملم | 9.0 × 3.2 ملم |
| وزن | 0.8 جرام | 0.8 جرام |
| مواد الإسكان | أسود إل سي بي | أسود إل سي بي |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |
يحتل الطنان السلبي المغناطيسي SMD مقاس 9*3.2 مم موقعًا متعمدًا بين عائلة MLT-9025 فائقة النحافة مقاس 2.5 مم وعائلة MLT-8540 الأطول مقاس 4.0 مم. يوفر ارتفاع التجويف 3.2 ملم رنين هيلمهولتز محسنًا عند 2700 هرتز مقارنةً بإصدار 2.5 ملم، مما يوفر كفاءة صوتية محسنة دون تجاوز ميزانية المحور z لمعظم العبوات الصناعية والسيارات. وهذا يجعله خيارًا متعدد الاستخدامات للتصميمات التي يكون فيها الخلوص الرأسي مقيدًا ولكن يجب أن يظل الإخراج الصوتي قويًا.
توفر بنية المعاوقة المزدوجة نفس مرونة الشراء مثل منتجات سلسلة MLT الأخرى: تدعم البصمة الميكانيكية الواحدة متغيرات 16 أوم و32 أوم، مما يسمح للمهندسين بتقييم قضبان الجهد المختلفة دون تغييرات في تخطيط ثنائي الفينيل متعدد الكلور. تم تحسين متغير 16 أوم للأنظمة المنطقية 3.6 فولت ليثيوم أيون و3.3 فولت، بينما يستهدف متغير 32 أوم حافلات السيارات والصناعية 5 فولت، كل منها مع استهلاك تيار مصمم خصيصًا لفئة الجهد الخاصة بها.
توفر البصمة الدائرية مقاس 9.0 مم مساحة غشاء أكبر من البدائل المربعة مقاس 8.5 مم، مما يساهم في قياس أداء SPL. تضمن الكتلة 0.8 جرام معالجة موثوقة من خلال معدات الالتقاط والوضع القياسية، ويحافظ غطاء LCP الأسود على ثبات الأبعاد عبر النطاق الحراري الكامل، مما يدعم عمليات إعادة التدفق واللحام الموجي.
تجويف موسع لتحسين التردد المنخفض - ارتفاع 3.2 مم يوفر حجم رنين داخلي أكبر مقابل 2.5 مم، مما يعزز الكفاءة الصوتية عند 2.7 كيلو هرتز دون توسيع أثر PCB
منصة موحدة ذات معاوقة مزدوجة – خيارات 16 أوم و32 أوم من غلاف ميكانيكي متماثل 9.0×3.2 مم، مما يلغي إعادة التصميم الميكانيكي عند تقييم بنيات جهد المحرك عبر أجيال المنتجات
اختراق الضوضاء منخفضة التردد - يستهدف مركز الرنين 2700 هرتز النطاق 2-3 كيلو هرتز حيث يتم تقليل الكثافة الطيفية للضوضاء المحيطة الصناعية، مما يحسن إمكانية إدراك التنبيه في بيئات الآلات والمركبات
كفاءة التيار المحسنة للجهد – متغير 16 أوم ≥100 مللي أمبير عند 3.6 فولت؛ متغير 32Ω ≥80mA عند 5V ؛ التحقق من الأداء الحراري وEMI في العلبة المستهدفة
تخزين ممتد للطقس البارد - تصنيف تخزين -40 درجة مئوية يدعم الخدمات اللوجستية في القطب الشمالي، والمعدات على ارتفاعات عالية، والآلات المخزنة في فصل الشتاء دون تدهور حدودي
غلاف LCP متوافق مع إعادة التدفق - يتحمل البوليمر البلوري السائل الأسود 255 ± 5 درجة مئوية قمم تدفق خالية من الرصاص مع ما يصل إلى 3 تمريرات، مما يحافظ على ثبات الأبعاد عبر النطاق الحراري الكامل
أتمتة المستودعات والروبوتات اللوجستية - تجنب الاصطدام، وإكمال الانتقاء، وتنبيهات رصيف الشحن في مركبات AGVs، وAMRs، وأنظمة الفرز الآلية العاملة في القاعات الصناعية عالية الصدى
البنية التحتية لشحن المركبات الكهربائية - حالة الاتصال، والخطأ، ونغمات الجلسة الكاملة في صناديق الحائط من المستوى 2 وركائز الشحن السريع بالتيار المستمر مع بنيات الناقل الداخلي 5 فولت
معدات حافة الاتصالات - العتبة الحرارية، وفشل المروحة، وأجهزة إنذار تكرار الطاقة في خلايا 5G الصغيرة، ووحدات الراديو عن بعد، ومرفقات التوصيل الخارجي
معدات المطابخ التجارية وخدمات الطعام - تنبيهات اكتمال الدورة، والوصول إلى درجة الحرارة، وفتح الباب جزئيًا في الأفران الحرارية، والمبردات الانفجارية، وموزعات المشروبات الآلية
الأنظمة الداخلية للسكك الحديدية والعبور - عوائق الأبواب، والتوقف التالي، ونغمات الاتصال الداخلي في حالات الطوارئ في قطارات الركاب، وعربات مترو الأنفاق، ومنصات الترام مع أنظمة فرعية منظمة من 24 فولت إلى 5 فولت
وحدات التحكم في المضخات والضواغط الصناعية - تنبيهات التجويف والضغط الزائد وفترات الصيانة في محطات مياه الصرف الصحي ومبردات التدفئة والتهوية وتكييف الهواء ولوحات التوزيع الهوائية

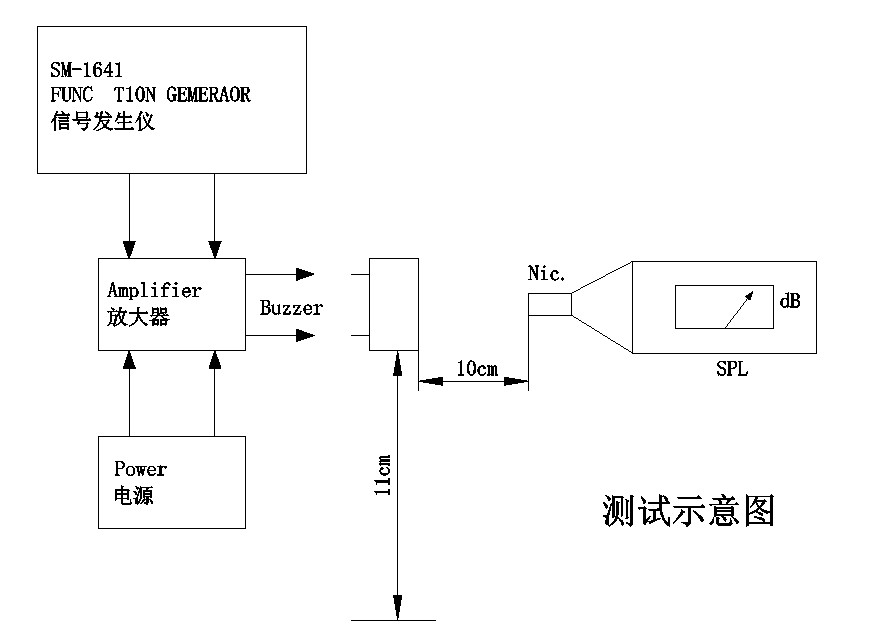

التحقق من دفعة الإنتاج (n = 10 لكل متغير) في ظل الظروف القياسية - موجة مربعة عند الجهد المقنن، تردد الرنين، دورة تشغيل 50٪، قياس المجال الحر 10 سم - يؤكد التوزيعات التالية:
| البديل | نطاق SPL (ديسيبل) | النطاق الحالي (مللي أمبير) | التردد (هرتز) | المعاوقة (Ω) |
| MLT-9032-16R | 86.2-89.7 | 68.0-72.5 | 2700 (جميع العينات) | 15.6-17.2 |
| MLT-9032-32R | 85.4-88.9 | 60.5-64.2 | 2700 (جميع العينات) | 29.8-32.3 |
يُظهر كلا الخيارين انحرافًا صفريًا للتردد في جميع العينات، مما يشير إلى التحكم الناضج في التصنيع. يوفر نطاق مستوى ضغط الصوت (SPL) الذي يتراوح بين 85.4 و89.7 ديسيبل 5.4 ديسيبل إلى 9.7 ديسيبل من الإرتفاع فوق الحد الأدنى البالغ 80 ديسيبل، مما يستوعب توهين العلبة وتقادم المكونات. يُظهر المتغير 16 أوم ذروة SPL أعلى قليلاً بسبب زيادة توصيل التيار عند الجهد المقدر، بينما يوفر المتغير 32 أوم خرجًا مشابهًا مع انخفاض سحب التيار، مما يؤكد صحة هدف تصميم تحسين الجهد.
تنتج MEIDI كلا النوعين من MLT-9032 على خطوط تجميع SMD مخصصة مع لف تلقائي للملف ولحام ومعايرة صوتية. تحتفظ منشأتنا في Jiangsu بشهادة ISO 9001:2015، مع تطبيق التحكم الإحصائي في العمليات في كل مرحلة من مراحل الإنتاج.
تخضع كل دفعة إنتاج لاختبارات التأهيل الموحدة:
التوصيف الكهربائي - التحقق بنسبة 100% من مقاومة الملف، وتيار التشغيل، وتردد الرنين
التحقق الصوتي – تؤكد العينات الإحصائية مستوى ضغط الصوت (SPL) ≥80 ديسيبل؛ النتائج المقاسة تتجاوز باستمرار 85 ديسيبل
التحمل المناخي - تخزين في درجة حرارة عالية لمدة 48 ساعة عند +80 درجة مئوية، وتخزين في درجة حرارة منخفضة لمدة 48 ساعة عند -30 درجة مئوية، وصدمة حرارية لمدة 5 دورات (-30 درجة مئوية ↔ +80 درجة مئوية، 30 دقيقة لكل تطرف)
الضغط الميكانيكي - الاهتزاز الجيبي (10–55 هرتز، سعة 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
مقاومة الرطوبة - 48 ساعة عند 50 درجة مئوية / 95% رطوبة نسبية مع التعافي لمدة ساعتين والتوصيف الكهربائي
مقاومة حرارة اللحام - 250 درجة مئوية لمدة 10 ثوانٍ مع خلوص 2.0 مم من الجسم إلى اللحام، بالإضافة إلى الامتثال لملف إعادة التدفق
تتوفر وثائق المطابقة RoHS و REACH. توفر رموز تعريف الدفعة إمكانية التتبع الكامل لتاريخ الإنتاج ونتائج الاختبار وشهادات المواد الخام.
س1: كيف يمكن مقارنة MLT-9032 مقاس 3.2 مم مع MLT-9025 مقاس 2.5 مم وMLT-8540 مقاس 4.0 مم؟
يمثل ارتفاع MLT-9032 الذي يبلغ 3.2 ملم مسارًا وسطًا بين عائلات MLT-9025 وMLT-8540. يمكن مقارنة الإخراج الصوتي عبر الثلاثة (≥80 ديسيبل)، لكن التجويف الأطول يوفر استجابة أكثر اتساقًا خارج الرنين وحساسية أقل للتحميل الصوتي المحيط. اختر MLT-9025 للحصول على تصميمات فائقة النحافة، وMLT-9032 للحصول على خلوص متوازن، وMLT-8540 للحصول على أقصى قدر من المساحة الرأسية الصوتية حيث تتوفر مساحة رأسية.
س2: ما هي دائرة القيادة الموصى بها لكل متغير؟

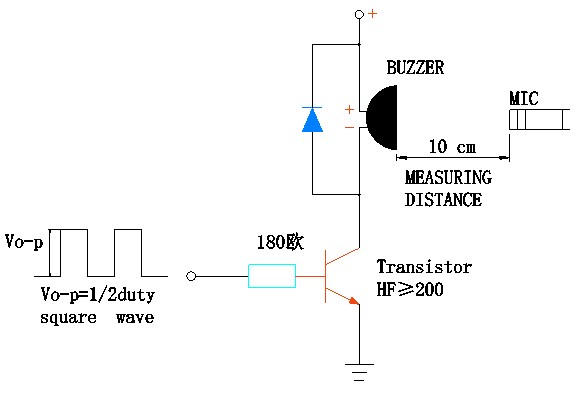

يسحب متغير 16Ω عند 3.6V ≥100mA ويمكن تشغيله مباشرة من دبابيس MCU GPIO القادرة (تحقق من تصنيف تيار الدبوس ≥100mA) أو من خلال مفتاح ترانزستور NPN بسيط بمقاوم أساسي 180Ω. يسحب المتغير 32Ω عند 5V 80mA ولكنه يتطلب مرحلة التشغيل عند القيادة من منطق 3.3V؛ من منطق 5V، مقاومة قاعدة 330Ω مع ترانزستور للأغراض العامة (hFE≥ 200) يوفر محركًا مناسبًا. يعد الصمام الثنائي flyback (1N4148 أو ما شابه) عبر الملف إلزاميًا لكلا الخيارين لحماية عنصر القيادة من الارتداد الاستقرائي أثناء التبديل.
س3: هل يمكن لـ MLT-9032 استبدال الطنانات المغناطيسية عبر الفتحات في التصميمات الحالية؟
نعم، مع مراجعة تخطيط ثنائي الفينيل متعدد الكلور من خلال الفتحات إلى منصات SMD. تشغل البصمة الدائرية مقاس 9.0 مم مساحة أقل للوحة من أجهزة الجرس النموذجية مقاس 12 مم من خلال الفتحة مع التخلص من الثقوب المحفورة والإدخال اليدوي. يتوافق الإخراج الصوتي (≥80 ديسيبل) مع العديد من مكافئات الفتحات مقاس 12 مم أو يتجاوزها. الاعتبار الأساسي في التصميم هو ترحيل دائرة المحرك: غالبًا ما تعمل أجهزة الطنانة عبر الفتحة بجهد 12 فولت مع مذبذبات داخلية، بينما يتطلب MLT-9032 إثارة خارجية بتردد 2.7 كيلو هرتز عند 3.6 فولت أو 5 فولت. يحل مخرج PWM لوحدة التحكم الدقيقة أو المذبذب البسيط محل محرك التأرجح الذاتي.
س4: هل الارتفاع 3.2 ملم متوافق مع حاويات الهواتف الذكية والأجهزة اللوحية القياسية؟
يتجاوز المظهر الجانبي مقاس 3.2 مم ميزانية المحور z لمعظم الهواتف الذكية الحديثة (عادةً 2.0-2.5 مم فوق PCB) ولكنه يناسب بشكل مريح الأجهزة اللوحية والكمبيوتر المحمول والمحمولة الصناعية والمرفقات الداخلية للسيارات حيث يكون الخلوص 4.0-6.0 مم أمرًا شائعًا. بالنسبة للإلكترونيات الاستهلاكية فائقة الرقة، تعد عائلات MLT-9025 (2.5 مم) أو MLT-5020 (2.0 مم) أكثر ملاءمة. يستهدف MLT-9032 التطبيقات التي يفوق فيها الأداء الصوتي النحافة المطلقة.
س 5: هل ترددات الرنين المخصصة أو قيم المعاوقة متاحة لبرامج OEM؟

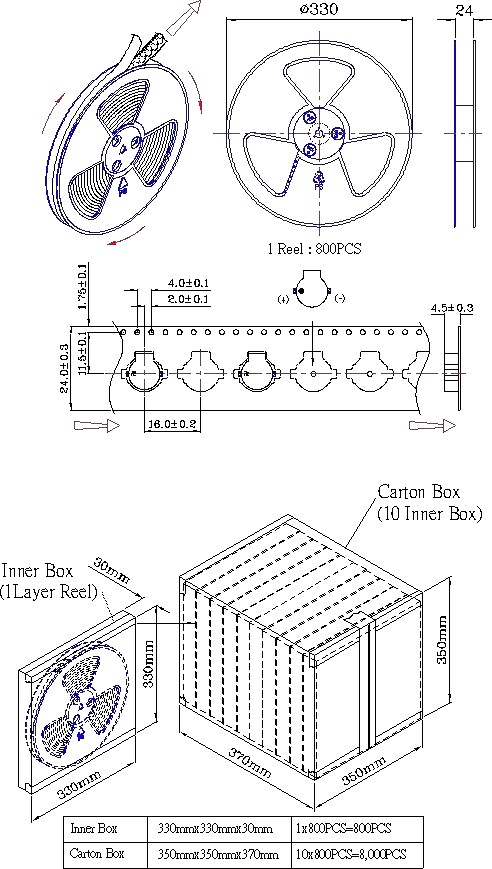

نعم. تدعم MEIDI تخصيص OEM/ODM بما في ذلك قيم المعاوقة المتوسطة، وترددات الرنين المعدلة (نطاق 2.0-3.5 كيلو هرتز)، وألوان الغلاف البديلة للتعرف البصري، وتغليف الشريط والبكرة المخصص. يتم تطبيق الحد الأدنى لكميات الطلب والمهل الزمنية. اتصل بفريق المبيعات لدينا لمناقشة المتطلبات المحددة وطلب عرض أسعار للتكوينات المخصصة.
س 6: ما هو العمر الصوتي النموذجي في ظل التشغيل المستمر؟
يتضمن المؤهل القياسي 96 ساعة من التشغيل المستمر عند درجة حرارة 25 درجة مئوية مع موجة مربعة لدورة التشغيل بنسبة 50%. بالنسبة لتطبيقات النغمات المستمرة غير المحددة، توصي MEIDI بتحديد دورة العمل إلى 50% أو تنفيذ أنماط تنبيه متقطعة (على سبيل المثال، تشغيل لمدة ثانية واحدة، إيقاف تشغيل لمدة 3 ثوانٍ) لتقليل تسخين الملف وإطالة عمر الخدمة. تتوفر بيانات اختبار العمر الممتد لظروف تشغيل محددة عند الطلب.
للحصول على الوثائق الفنية الكاملة، أو توصيات بصمة ثنائي الفينيل متعدد الكلور، أو دوائر التشغيل المرجعية لكل من متغيرات المعاوقة، أو تسعير الحجم، اتصل بالدعم الهندسي في MEIDI. تتوفر عينات هندسية بمتغيرات 16Ω و32Ω لمشاريع التطوير المؤهلة.
يستجيب فريق هندسة التطبيقات لدينا عادةً خلال يوم عمل واحد من خلال إرشادات ملف تعريف إعادة التدفق، وملاحظات تكامل الغلاف الصوتي، ودعم التصميم المصمم خصيصًا ليناسب متطلبات الجهد والتيار المحددة لديك.
