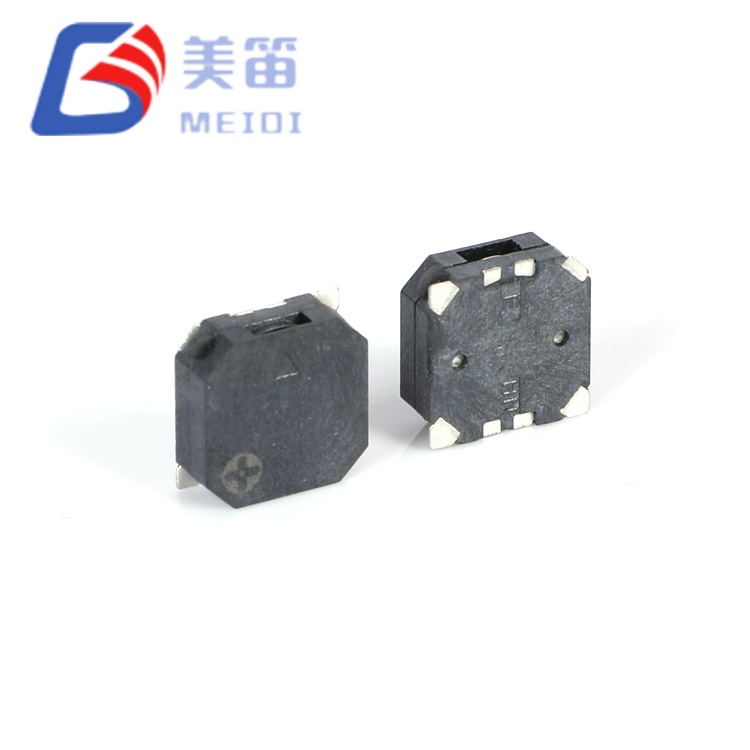

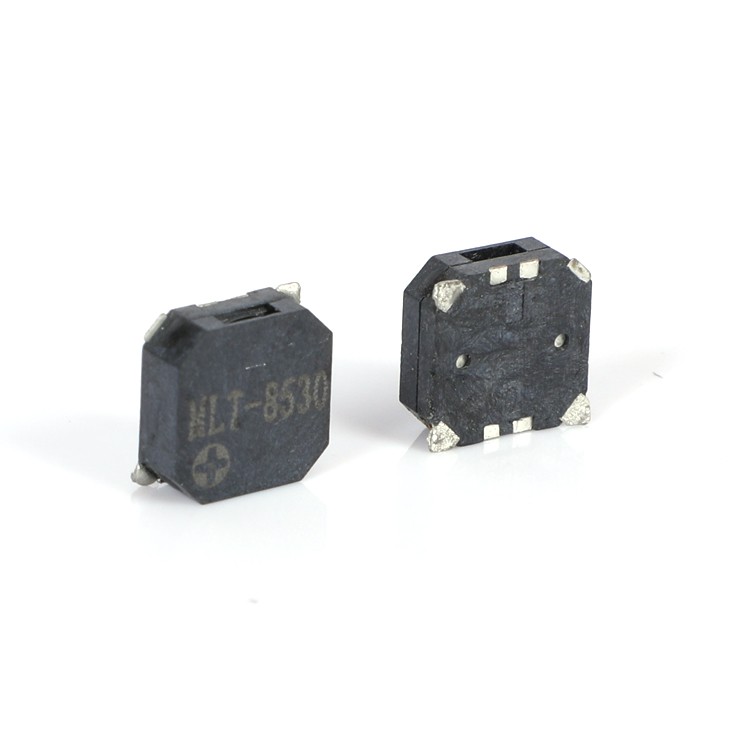

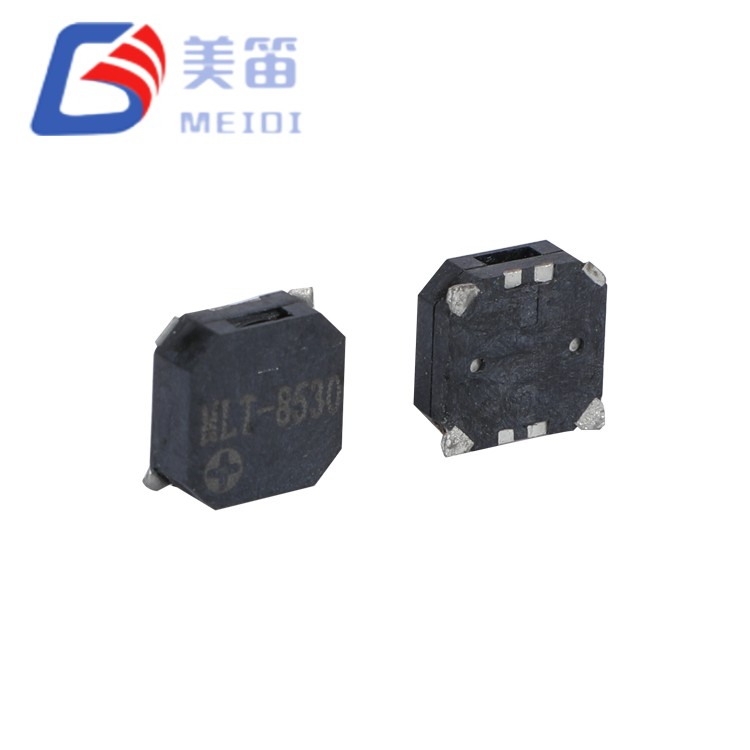

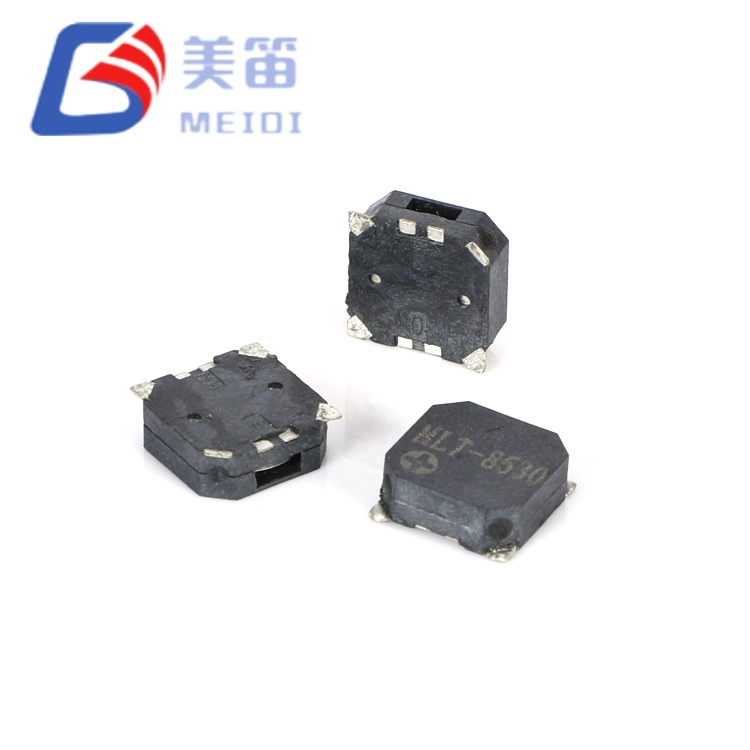

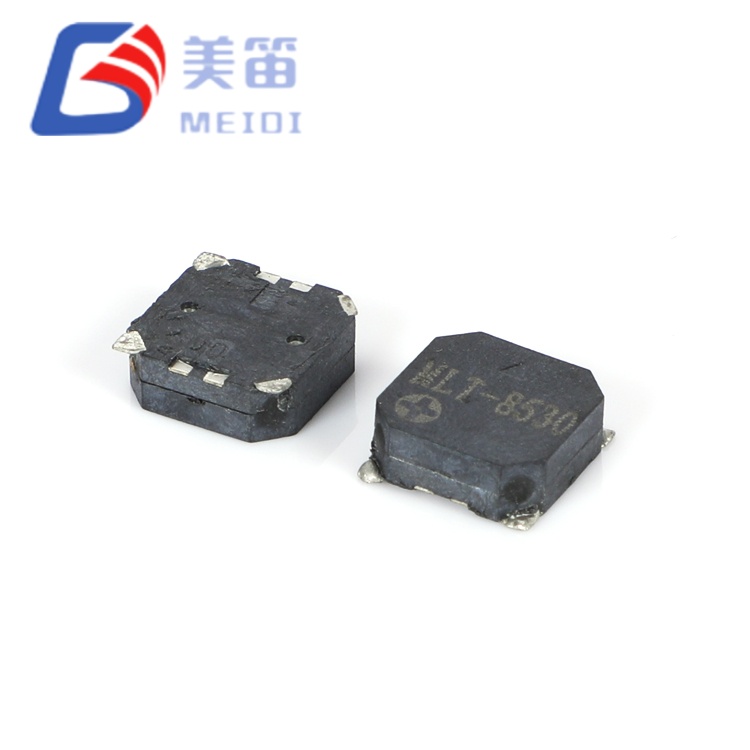

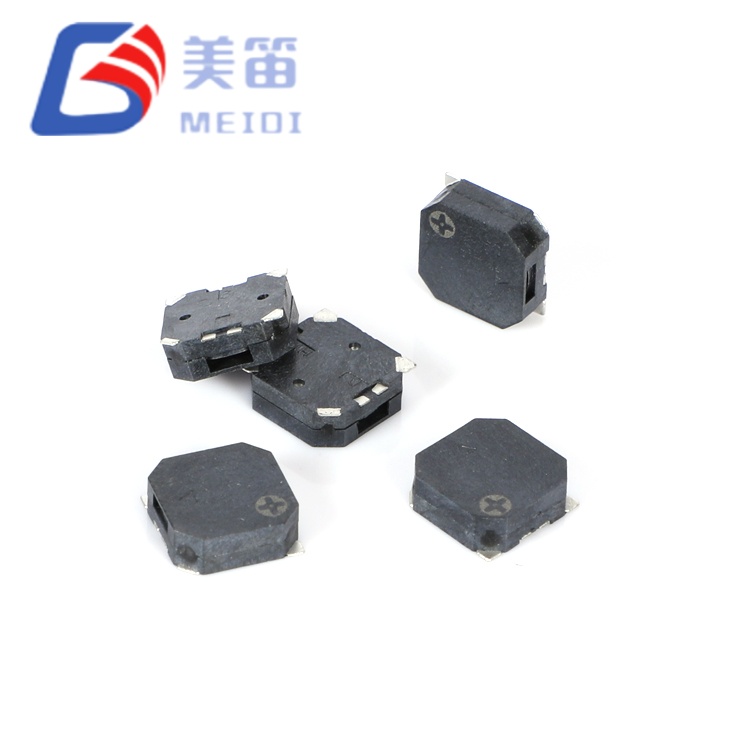

إن MLT‑8530‑16R عبارة عن صفارة مغناطيسية سلبية مثبتة على السطح مقاس 8.5*8.5*3 مم تم تصميمها للتطبيقات حيث لا يمكن المساس بالإخراج الصوتي بسبب قيود التجميع المثبتة على السطح. مع مستويات ضغط الصوت المقاسة التي تتراوح بين 92.5-95.3 ديسيبل عند 10 سم، يقترب هذا المكون من أداء صفارات مغناطيسية أكبر بكثير من خلال الفتحات مع الحفاظ على التوافق الكامل مع SMT - مما يجعله مناسبًا لأنظمة الإنذار الصناعية والبنية التحتية للسلامة العامة ومنشآت التحذير من الآلات الثقيلة.
تم تصنيع MLT-8530-16R في منشأة MEIDI في Jiangsu، ويتميز بمقاومة ملف 16 ± 3Ω وتردد رنين 2700 ± 200 هرتز مع تحمل تردد محكم لطابع نغمي متسق عبر دفعات الإنتاج. يدعم الجهد الكهربي المقدر 3.6 فولت (نطاق 2.5-4.5 فولت) أنظمة بطاريات Li‑ion والقضبان المنطقية 5 فولت، بينما يتحمل غطاء LCP الأسود لحام إعادة التدفق عند 255 درجة مئوية ويعمل من -30 درجة مئوية إلى +70 درجة مئوية. تخضع كل وحدة للتحقق الكهربائي والصوتي بنسبة 100%، مع تأكيد بيانات دفعة العينة أن قيم مستوى ضغط الصوت (SPL) تتجاوز باستمرار 92 ديسيبل - مما يوفر هامشًا كبيرًا فوق الحد الأدنى للمواصفات وهو 85 ديسيبل.
يمثل الطنان المغناطيسي السلبي مقاس 8.5*8.5*3 مم أكبر صفارة كهرومغناطيسية SMD في سلسلة MLT من MEIDI، حيث يستخدم غشاء مربع 8.5 مم لزيادة كفاءة الإشعاع الصوتي إلى أقصى حد. بالمقارنة مع MLT‑7525‑16R مقاس 7.5 مم، يعمل هذا النوع مقاس 8.5 مم على زيادة مساحة الحجاب الحاجز بنسبة 28% تقريبًا، مما يترجم إلى مستويات ضغط الصوت الأعلى التي تم التحقق منها من خلال اختبار الإنتاج - وهي ميزة مفيدة للتطبيقات التي تكون فيها هوامش السمع أمرًا بالغ الأهمية.
تتطلب بنية محول الطاقة السلبي إشارة محرك تيار متردد خارجي - عادةً ما تكون موجة مربعة تبلغ 2700 هرتز من مخرج PWM لوحدة التحكم الدقيقة أو مذبذب مخصص. يوفر خيار التصميم هذا لمهندسي البرامج الثابتة تحكمًا كاملاً في أنماط التنبيه وتعديل التردد وقياس الحجم بناءً على دورة العمل. تم تحسين مقاومة الملف 16 أوم للتشغيل الاسمي 3.6 فولت، مما يوازن سحب التيار (≥100 مللي أمبير) مع التدفق المغناطيسي الكافي لإثارة الحجاب الحاجز القوية.
يضمن التسامح المحكم للتردد 2700 ± 200 هرتز - انخفاض التباين بنسبة 33% مقارنة بالمواصفات القياسية ± 300 هرتز - طابعًا نغميًا متسقًا عبر دفعات الإنتاج. وهذا مهم بشكل خاص في المنشآت متعددة الوحدات حيث يكون ضرب التردد أو عدم تطابق الإدراك الحسي بين الأجهزة أمرًا غير مقبول، مثل شبكات الإنذار المتزامنة أو أنظمة الإخلاء في حالات الطوارئ التي تحتوي على أجهزة صوت متعددة.
يوفر ارتفاع التجويف 3.0 مم حجمًا داخليًا متزايدًا لتحسين الرنين عند 2.7 كيلو هرتز. يدعم نطاق درجة حرارة التشغيل الممتد (-30 درجة مئوية إلى +70 درجة مئوية) ونطاق التخزين (-40 درجة مئوية إلى +85 درجة مئوية) النشر في البيئات شديدة الحرارة، بدءًا من المرافق اللوجستية المبردة وحتى حاويات المعدات الخارجية المعرضة للشمس.
أكبر غشاء SMD في سلسلة MLT - مبيت مربع 8.5 مم يستوعب أقصى مساحة غشاء اهتزازية، مما يوفر أعلى ضغط صوت SMD يمكن تحقيقه
تفاوت ترددي محكم يبلغ ±200 هرتز - تقليل التباين من دفعة إلى دفعة بنسبة 33% يضمن طابعًا نغميًا متسقًا للتركيبات متعددة الوحدات
تم قياس الخرج من 92.5 إلى 95.3 ديسيبل - يتجاوز الأداء التجريبي مواصفات 85 ديسيبل بمقدار 7.5 إلى 10.3 ديسيبل، مما يوفر مساحة رأسية صوتية كبيرة
ارتفاع التجويف الممتد 3.0 ملم - الحجم الداخلي المتزايد يعزز كفاءة الرنين بمقدار 2.7 كيلو هرتز دون توسيع البصمة
مقاومة 16±3Ω - محسنة لأنظمة Li-ion بقدرة 3.6 فولت وقضبان منطقية 5 فولت مع طلب تيار معتدل
غلاف حراري ممتد - نطاق التشغيل من -30 درجة مئوية إلى +70 درجة مئوية يفوق حدود مستوى المستهلك من حيث الموثوقية الصناعية
| المعلمة | قيمة |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.6 فولت (س-ع) |
| جهد التشغيل | 2.5 – 4.5 فولت (o-p) |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 100 مللي أمبير |
| تردد الرنين | 2700 ± 200 هرتز |
| مقاومة الملف | 16 ± 3 أوم |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية |
| الأبعاد (الطول × العرض × الارتفاع) | 8.5 × 8.5 × 3.0 ملم |
| وزن | 0.5 جرام |
| مواد الإسكان | أسود إل سي بي |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |

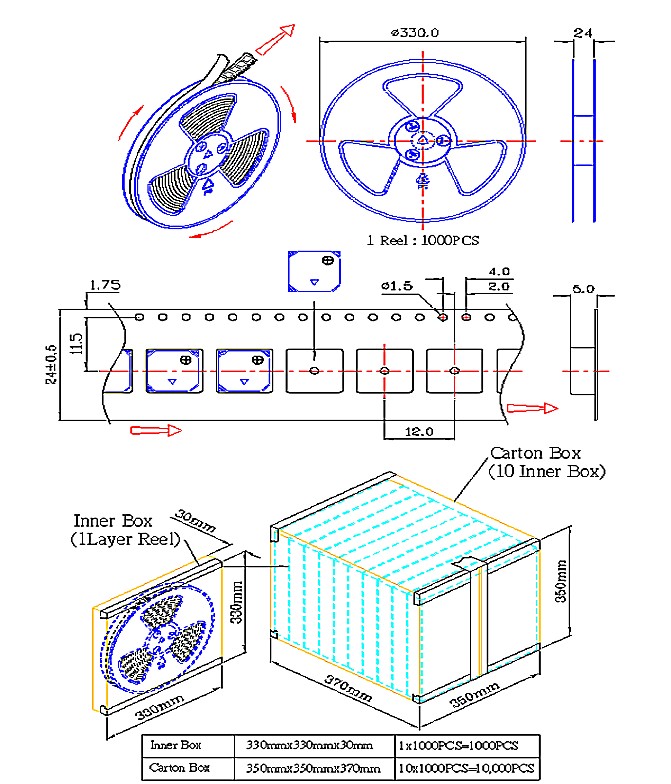

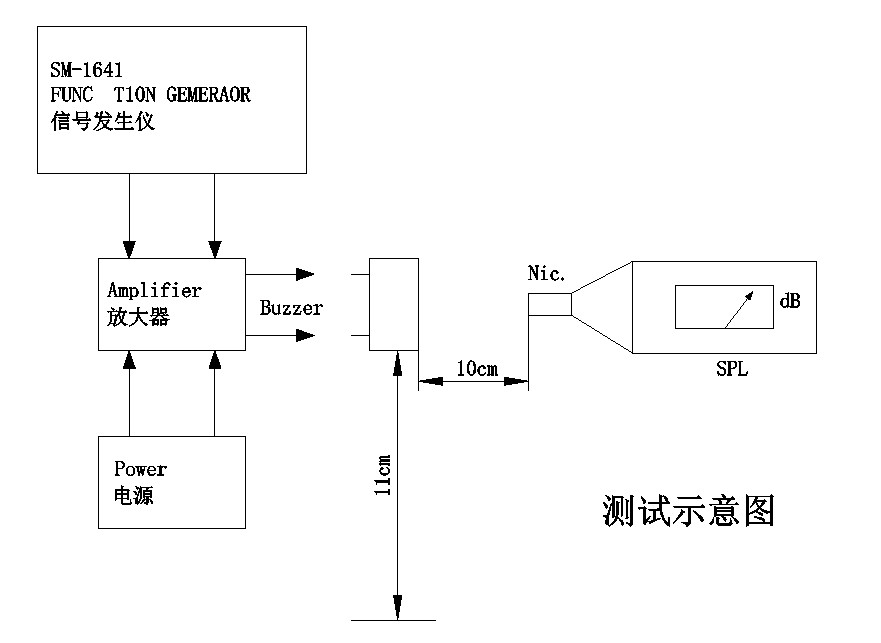

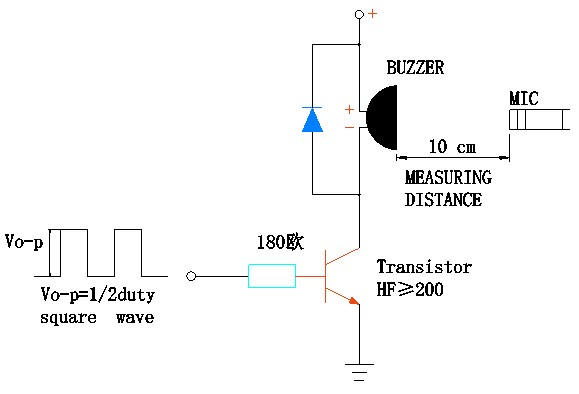

التحقق من دفعة الإنتاج (n = 10) في ظل ظروف اختبار موحدة - موجة مربعة 3.6 فولت، 2700 هرتز، دورة تشغيل 50%، قياس المجال الحر 10 سم - يؤكد توزيع الأداء التالي:
| المعلمة | الحد الأدنى | الحد الأقصى | يقصد |
| مستوى ضغط الصوت | 92.5 ديسيبل | 95.3 ديسيبل | 93.8 ديسيبل |
| التشغيل الحالي | 70.9 مللي أمبير | 73.0 مللي أمبير | 71.9 مللي أمبير |
| تردد الرنين | 2700 هرتز | 2700 هرتز | 2700 هرتز |
| مقاومة الملف | 15.7 أوم | 16.4 أوم | 16.1 أوم |
يمثل هامش الإخراج الصوتي فوق الحد الأدنى للمواصفات 85 ديسيبل - 7.5 ديسيبل إلى 10.3 ديسيبل - زيادة قدرها 2.4 × إلى 3.4 × في الطاقة الصوتية. تستوعب هذه المساحة العلوية تراجع الجهد الكهربي، وتوهين العلبة، وتراكم الغبار على الشبكات، وتقادم المكونات طوال دورة حياة المنتج. تم اختبار جميع العينات العشر عند تردد 2700 هرتز بدقة، مما يشير إلى التحكم في عملية الإنتاج جيدًا ضمن نطاق التسامح ± 200 هرتز واقتراب دقة التردد المركزي.
أنظمة الإنذار الداخلية التجارية - إشعار مسموع في مباني المكاتب، ومساحات البيع بالتجزئة، والبيئات الداخلية الخاضعة للرقابة حيث يلزم الحد الأدنى من عتبة مستوى ضغط الصوت (SPL)؛ غير مناسب لتطبيقات السلامة من الحرائق التي تتطلب شهادة UL/EN 54 دون التحقق الإضافي على مستوى النظام
الآلات الصناعية الثقيلة - تجنب الاصطدام، وحركة الرافعة، وتحذيرات تشغيل الضغط في البيئات التي تتجاوز الضوضاء المحيطة 85 ديسيبل حيث تكون صفارات الإنذار القياسية غير مسموعة
البنية التحتية للسلامة العامة والأمن - اقتحام المحيط، ومكافحة الشغب، وأنظمة الإخطار الجماعي التي تتطلب اهتمامًا سمعيًا فوريًا
مؤشرات لوحة التحكم البحرية - تنبيهات مسموعة في وحدات التحكم بالجسور المغلقة، ومعدات الملاحة، ولوحات التحكم الداخلية مع حماية البيئة الحاصلة على تصنيف IP؛ ليس للتعرض المباشر للطقس
المعدات الصناعية ذات المساحة المحصورة - تحذيرات قرب المركبات وتنبيهات العمليات في بيئات المستودعات والمصانع المغلقة
معدات المعالجة الزراعية الداخلية - تنبيهات التشغيل في آلات مناولة الحبوب وفرزها وتعبئتها داخل المرافق المغلقة
يلبي MLT-8530-16R متطلبات السوق المحددة: تحقيق مخرجات صوتية قابلة للمقارنة من خلال الفتحات مع الحفاظ على كفاءة التجميع على السطح. بمقاس 8.5 × 8.5 مم، يعد هذا المكون من بين أكبر أجهزة الإنذار الكهرومغناطيسي SMD المتاحة تجاريًا، ومع ذلك فهو يظل أصغر بكثير من البدائل ذات الفتحة 12 مم أو 16 مم ذات قدرة SPL مماثلة. بالنسبة للمصنعين الملتزمين بعمليات SMT - سواء لخفض التكلفة، أو كفاءة الأتمتة، أو تحسين مساحة اللوحة على مركبات ثنائي الفينيل متعدد الكلور المعقدة متعددة الطبقات - يلغي هذا المكون الحاجة إلى التنازل عن إمكانية السمع.
يعالج التسامح المشدد للتردد اعتبارًا دقيقًا ولكنه مهم في أنظمة الإنذار الاحترافية. عندما تعمل عدة صفارات في وقت واحد، فإن اختلافات التردد تخلق أنماط نبض مسموعة يمكن اعتبارها مزعجة أو غامضة. يقلل التباين المنخفض لـ MLT-8530-16R من هذا التأثير، مما ينتج عنه طابع نغمي أكثر تماسكًا وموثوقية - وهي سمة مهمة لأنظمة إشعارات الطوارئ حيث يكون إدراك التنبيه الواضح الذي لا لبس فيه أمرًا بالغ الأهمية.
تشير الكتلة البالغة 0.5 جرام - المطابقة للطراز MLT‑7525‑16R الأصغر على الرغم من المساحة الأكبر - إلى استخدام فعال للمواد وتشير إلى مقاومة مماثلة للاهتزاز ومتانة ميكانيكية. تدعم تقييمات درجات الحرارة الممتدة النشر في البيئات الصعبة حرارياً حيث قد تفشل المكونات المخصصة للمستهلكين قبل الأوان.
تقوم MEIDI بتصنيع MLT-8530-16R على خطوط تجميع SMD مخصصة تتميز بلف تلقائي للملف ولحام وضبط صوتي. تعمل منشأتنا في Jiangsu بموجب إدارة الجودة ISO 9001:2015، مع تطبيق التحكم الإحصائي في العمليات في كل مرحلة من مراحل الإنتاج.
تخضع كل دفعة إنتاج لتأهيل شامل:
التحقق الصوتي – قياس مستوى ضغط الصوت بنسبة 100% عند الجهد المقنن؛ تؤكد دفعة العينة 92.5-95.3 ديسيبل، وهو ما يتجاوز الحد الأدنى البالغ 85 ديسيبل
استقرار التردد - أخذ العينات الإحصائية عند 2700±200 هرتز؛ تقيس عينات الإنتاج باستمرار 2700 هرتز، مما يشير إلى دقة التردد المركزي
فحص مقاومة الملف – التحقق من 16±3Ω؛ القيم المقاسة عادة 15.7-16.4Ω
تخزين بدرجة حرارة عالية - 48 ساعة عند +80±2 درجة مئوية؛ استعادة المعلمة بالكامل بعد تثبيت البيئة المحيطة لمدة ساعتين
تخزين في درجات حرارة منخفضة - 48 ساعة عند -30±2 درجة مئوية؛ تم التحقق من التنشيط عند 2.5 فولت كحد أدنى
دورة الصدمة الحرارية - 5 انتقالات بين -30 درجة مئوية و+80 درجة مئوية مع بقاء لمدة 30 دقيقة في كل طرف
التحقق من صحة الإجهاد الميكانيكي - الاهتزاز الجيبي (10–55 هرتز، سعة 1.0 مم، محاور XYZ، 0.5 ساعة تراكمية) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
مقاومة الرطوبة - 48 ساعة عند 50±5 درجة مئوية / 90-95% رطوبة نسبية مع التعافي لمدة ساعتين والتوصيف الكهربائي
مقاومة حرارة اللحام - 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية مع خلوص 2.0 مم من الجسم إلى اللحام
تتوفر وثائق الامتثال لـ RoHS وREACH عند الطلب. تتيح رموز تعريف الدفعة إمكانية التتبع الكامل لتاريخ الإنتاج، وسجلات الاختبار، ودفعات المواد الخام.
س1: كيف يمكن مقارنة MLT‑8530‑16R مع MLT‑7525‑16R مقاس 7.5 ملم في نفس السلسلة؟
يشترك كلا المكونين في معلمات كهربائية متطابقة (16Ω، 2.5-4.5V، 2700 هرتز) ونفس الارتفاع 3.0 مم. يشغل MLT-8530-16R مساحة أكبر تبلغ 8.5 مم مربع مقابل 7.5 مم لـ MLT-7525-16R، مع خرج صوتي أعلى بالمقابل - مقاس 92.5-95.3 ديسيبل مقابل 86-88 ديسيبل. قرار الاختيار هو عبارة عن مقايضة مباشرة بين توفر منطقة ثنائي الفينيل متعدد الكلور ومستوى ضغط الصوت المطلوب. بالنسبة للتطبيقات التي تكون فيها المساحة الأكبر مقبولة، يوفر MLT‑8530‑16R مساحة صوتية أكبر بشكل ملحوظ. يشترك كلا المكونين في توافق إعادة تدفق LCP ونفس تصنيف درجة الحرارة الممتدة.
س2: ما هي دائرة القيادة الموصى بها لجهاز MLT‑8530‑16R؟
موجة مربعة 2700 هرتز مع دورة تشغيل 50% وسعة 3.6 فولت تنتج أقصى خرج صوتي. تسمح المعاوقة 16 أوم بالدفع المباشر من العديد من منافذ MCU GPIO، بشرط أن تتمكن من توفير تيار ذروة ≥100 مللي أمبير. بالنسبة للتطبيقات التي يكون فيها تيار GPIO محدودًا، يوفر ترانزستور NPN صغير (على سبيل المثال، 2N3904 أو BC547) مع مقاومة أساسية 1kΩ وصمام ثنائي flyback (1N4148) عبر الملف محركًا قويًا ومنخفض التكلفة. يحمي الصمام الثنائي flyback الترانزستور من طفرات الجهد الحثية المتولدة أثناء التبديل.
س3: هل يمكن استخدام MLT‑8530‑16R في البيئات الخارجية أو المعرضة للرطوبة؟
تم تصنيف المكون نفسه للعمل بدون تكثيف بنسبة 90-95% من الرطوبة النسبية وفقًا لاختبار مقاومة الرطوبة (48 ساعة عند 50 درجة مئوية / 95% رطوبة نسبية). ومع ذلك، فهي ليست محكمة الإغلاق ولا ينبغي تعريضها للرطوبة المباشرة أو الغمر. بالنسبة للتطبيقات الخارجية، يجب تركيب الجرس داخل حاوية مصنفة حسب IP مع منفذ صوتي مناسب (على سبيل المثال، غشاء أو متاهة) يسمح بنقل الصوت مع منع دخول الماء. تقدم MEIDI طلاءًا مطابقًا كخيار مخصص للطلبات المجمعة - اتصل بفريقنا الهندسي لمناقشة متطلبات حماية الدخول.
س 4: ما هي أهمية تحمل التردد ±200 هرتز مقارنة بـ ±300 هرتز؟
يمثل التسامح المشدد انخفاضًا بنسبة 33% في تباين التردد عبر دفعات الإنتاج. في التطبيقات ذات الوحدة الواحدة، يكون الفرق دقيقًا بشكل ملحوظ. في التركيبات متعددة الوحدات - مثل لوحات الإنذار ذات أجهزة الصوت المتعددة، أو أنظمة الأمان المزودة بأجهزة إنذار موزعة، أو التصميمات الصوتية ذات المصفوفة المرحلية - يقلل تباين التردد المنخفض من أنماط الضرب المسموعة التي تحدث عندما تتفاعل النغمات المتشابهة. والنتيجة هي طابع صوتي أكثر تماسكًا واحترافية يُظهر الاتساق والموثوقية.
س 5: هل تتوفر متغيرات التردد أو المعاوقة المخصصة لطلبات OEM؟
نعم. تدعم MEIDI تخصيص OEM لطلبات الحجم، بما في ذلك ترددات الرنين البديلة (في نطاق 2.0-4.0 كيلو هرتز)، وقيم مقاومة الملف المخصصة، ومواد أو ألوان الإسكان المتخصصة. يختلف الحد الأدنى لكميات الطلب والمهل الزمنية حسب نطاق التخصيص. اتصل بفريق دعم OEM الخاص بنا وأخبره بالمواصفات الخاصة بك لتقييم الجدوى وعرض الأسعار.
س6: ما هو عمر التشغيل المتوقع في ظل الإثارة المستمرة؟
يتضمن المؤهل القياسي 96 ساعة من التشغيل المستمر عند 25 درجة مئوية مع موجة مربعة لدورة التشغيل بنسبة 50% عند الجهد المقدر. بالنسبة لتطبيقات النغمات المستمرة غير المحددة، توصي MEIDI بتحديد دورة العمل إلى 50% أو تنفيذ أنماط تنبيه متقطعة (على سبيل المثال، تشغيل لمدة ثانية واحدة، إيقاف تشغيل لمدة 3 ثوانٍ) لتقليل تسخين الملف وإطالة عمر الخدمة. تتوفر بيانات اختبار العمر الممتد لظروف تشغيل محددة عند الطلب - اتصل بفريق هندسة التطبيقات لدينا للحصول على دورة العمل المستهدفة وملف تعريف درجة الحرارة المحيطة.
للحصول على الوثائق الفنية الكاملة، أو توصيات بصمة ثنائي الفينيل متعدد الكلور، أو دوائر التشغيل المرجعية، أو تسعير الحجم، اتصل بالدعم الهندسي في MEIDI. العينات الهندسية متاحة لمشاريع التطوير المؤهلة.
يستجيب فريق هندسة التطبيقات لدينا عادةً خلال يوم عمل واحد بتوجيهات ملف تعريف إعادة التدفق، وملاحظات تكامل الحاوية الصوتية، ودعم التصميم المصمم خصيصًا لمتطلبات المنتج المحددة الخاصة بك.
