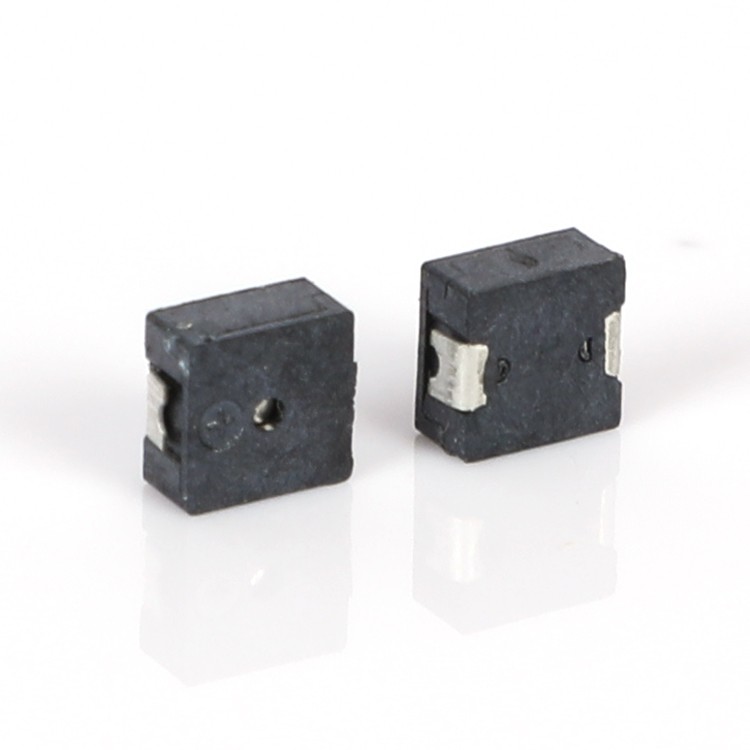

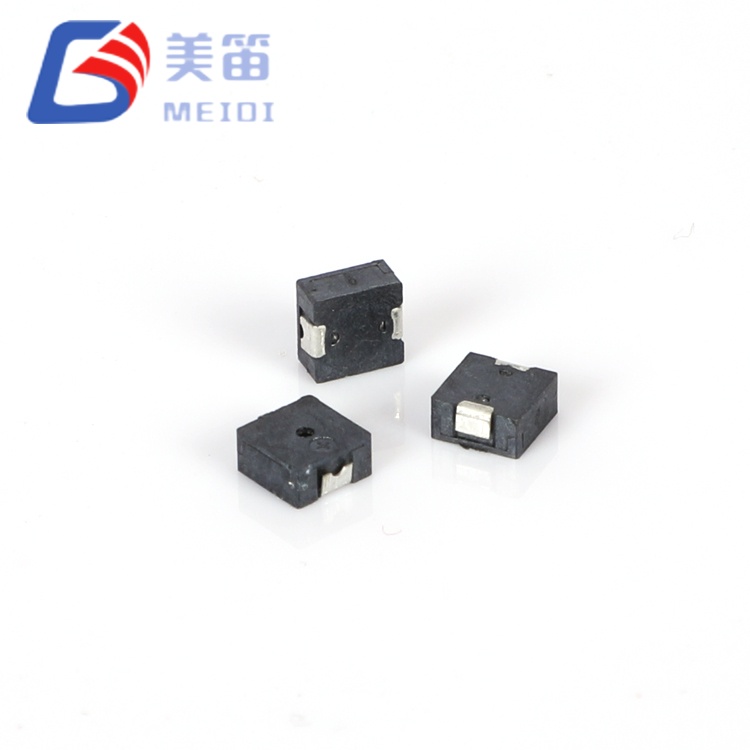

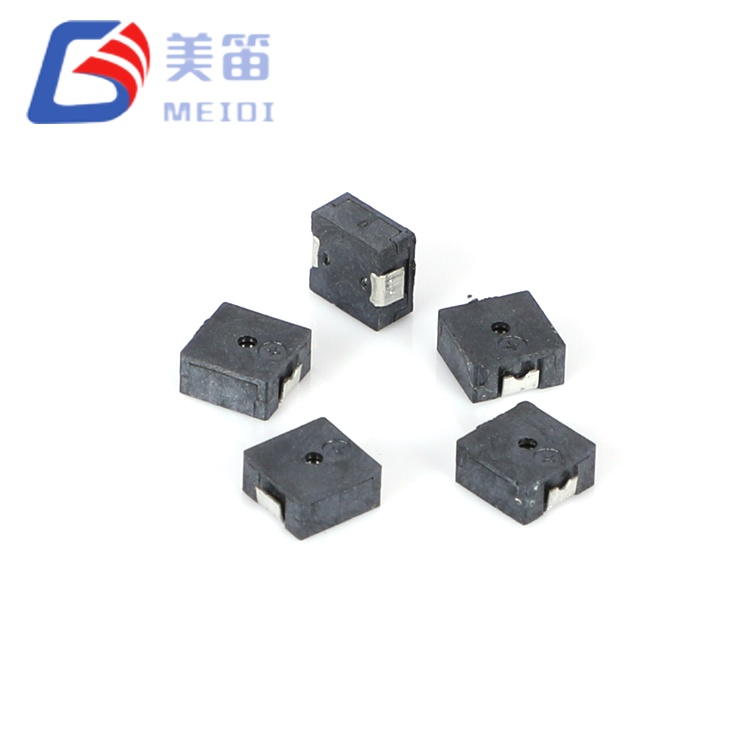

إن MLT‑4020H عبارة عن صفارة مغناطيسية سلبية SMD مقاس 4*4*2 مم تم تصميمها لتجميعات PCB عالية الكثافة حيث يكون كل ملليمتر مربع مهمًا. بفضل مقاومة الملف البالغة 12±3Ω وتردد الرنين 4000±300 هرتز، يوفر هذا المكون حدًا أدنى لمستوى ضغط الصوت يبلغ 65 ديسيبل عند 10 سم تحت إثارة موجة مربعة 3.0 فولت، بينما لا يسحب أكثر من 80 مللي أمبير - وهو مزيج يجعله مناسبًا للأجهزة القابلة للارتداء التي تعمل بالبطارية، وأجهزة استشعار إنترنت الأشياء، والأدوات الطبية المحمولة.
تم تصنيع MLT-4020H في منشأة MEIDI المعتمدة ISO‑9001، ويستفيد من عمليات اللف والتجميع والاختبار الآلية التي تضمن أداءً كهربائيًا وصوتيًا متسقًا عبر أحجام الإنتاج. يتحمل غلاف LCP الأسود ملفات إعادة التدفق القياسية الخالية من الرصاص مع درجة حرارة قصوى تبلغ 255 درجة مئوية، مما يتيح التكامل السلس في خطوط تجميع SMT. تخضع كل وحدة للتحقق من المعاوقة والتردد بنسبة 100%، مع تأكيد بيانات مجموعة العينات مستويات ضغط الصوت باستمرار أعلى من 75 ديسيبل - مما يوفر هامشًا كبيرًا فوق الحد الأدنى من المواصفات.
الطنان السلبي المغناطيسي SMD مقاس 4*4*2 مم عبارة عن صفارة كهرومغناطيسية سلبية، تتطلب إشارة محرك تيار متردد خارجي - عادةً موجة مربعة 4 كيلو هرتز أو مخرج PWM من وحدة تحكم دقيقة - لإنشاء تنبيهات مسموعة. تمنح هذه البنية المصممين التحكم الكامل في تردد النغمات، ودورة التشغيل، وتسلسل الأنماط، مما يتيح التنبيهات ذات الأولوية المرمزة، وتوليد اللحن، وتعديل مستوى الصوت من خلال تعديلات بسيطة على البرامج.
يقع تردد الرنين 4 كيلو هرتز ضمن النطاق 2-4 كيلو هرتز حيث تبلغ الحساسية السمعية البشرية ذروتها، مما يضمن إمكانية إدراك حتى مستويات SPL المتواضعة في البيئات الداخلية النموذجية. تم اختيار مقاومة الملف 12 أوم بشكل متعمد للسماح بالتشغيل المباشر من منافذ MCU GPIO القياسية 3.3 فولت و5 فولت، مما يلغي الحاجة إلى مخازن مؤقتة للترانزستور الخارجي أو دوائر متكاملة مخصصة للتشغيل في العديد من التطبيقات - بشرط أن يكون الدبوس مصدرًا لتيار الذروة ≥80 مللي أمبير.

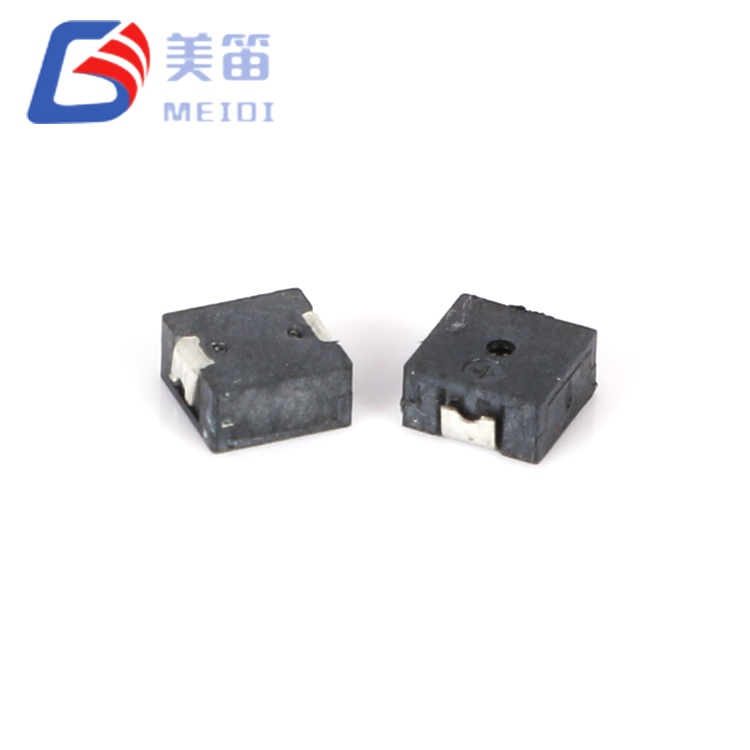

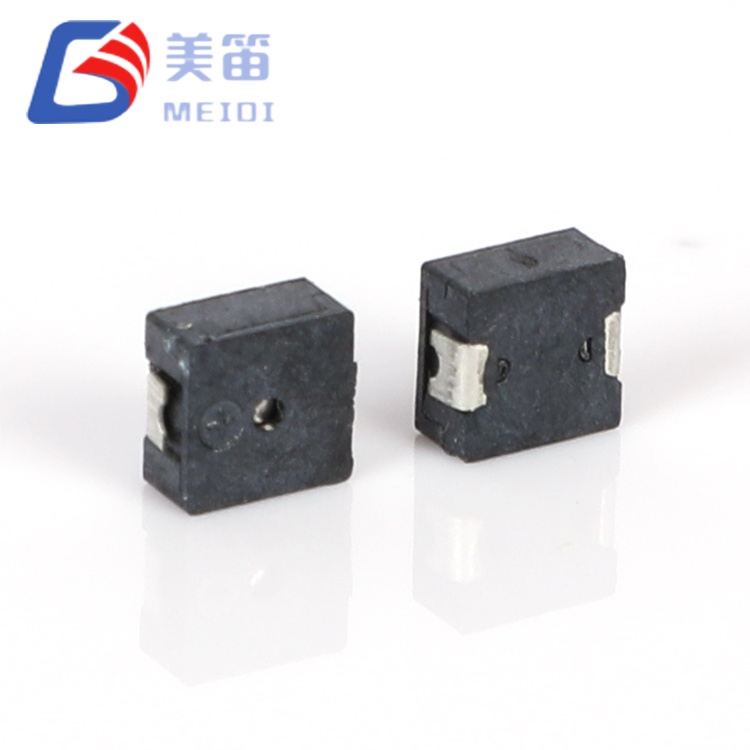

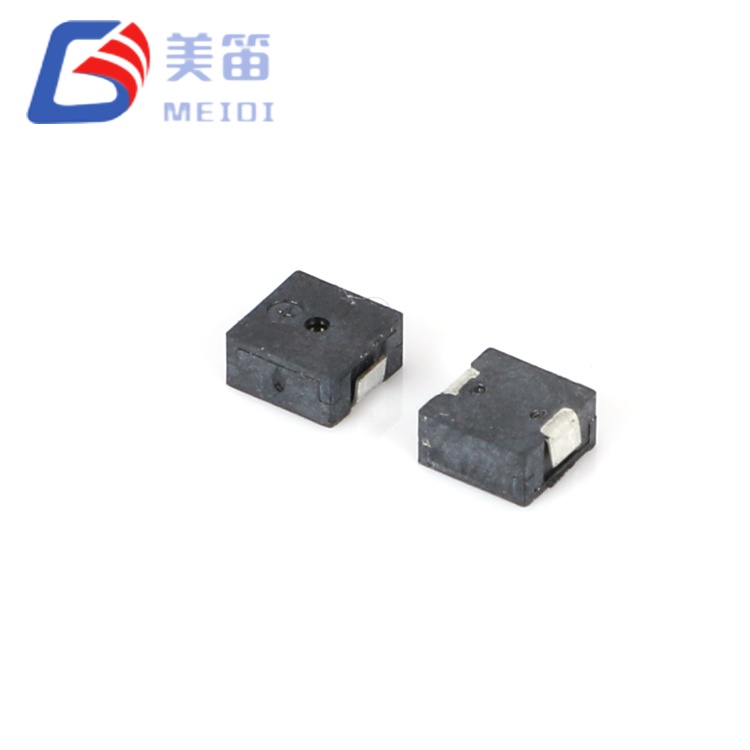

تم تحسين البصمة المدمجة للغاية مقاس 4.0 × 4.0 مم وارتفاع الملف الشخصي 2.0 مم لتخطيطات PCB عالية الكثافة حيث يكون الخلوص الرأسي محدودًا. عند 0.1 جرام فقط، تساهم كتلة المكون في تحميل بالقصور الذاتي لا يذكر، مما يجعله مناسبًا للأجهزة المحمولة والقابلة للارتداء المعرضة للصدمات والاهتزازات. يوفر غلاف LCP ثبات الأبعاد عبر نطاق التشغيل الكامل من -20 درجة مئوية إلى +70 درجة مئوية ويقاوم الضغوط الحرارية الناتجة عن اللحام بإعادة التدفق دون تشوه أو تدهور صوتي.
عامل شكل SMD فائق الصغر - 4.0 × 4.0 × 2.0 مم يتيح الاندماج في التصميمات ذات المساحة المحدودة دون المساس بالأداء الصوتي
تردد رنين محسّن يبلغ 4 كيلو هرتز - يتمركز في النطاق الأكثر حساسية للأذن البشرية للحصول على أقصى قدر من جهارة الصوت مع الحد الأدنى من استهلاك الطاقة
ملف ذو مقاومة منخفضة (12±3Ω) – يسهل القيادة المباشرة من مخرجات MCU ذات الجهد المنخفض، مما يقلل من تكلفة قائمة مكونات الصنف (BOM) وتعقيد الدائرة
نافذة تشغيل عريضة 2-4 فولت - متوافقة مع خلية ليثيوم أيون أحادية الخلية، وخلية معدنية 3 فولت، وإمدادات السكك المنطقية القياسية 3.3 فولت
مبيت LCP ذو درجة الحرارة العالية - يتحمل خصائص اللحام بإعادة التدفق حتى 255 درجة مئوية ويحافظ على ثبات الأبعاد عبر نطاق التشغيل من -20 درجة مئوية إلى +70 درجة مئوية
متوافق مع لحام إعادة التدفق واللحام الموجي - يدعم تجميع SMT الآلي مع ما يصل إلى 3 تمريرات لإعادة التدفق، مما يضمن مرونة التصنيع
| المعلمة | قيمة |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.0 فولت (س-ع) |
| جهد التشغيل | 2 – 4 فولت (o-p) |
| إخراج الصوت عند 10 سم | ≥ 65 ديسيبل |
| التشغيل الحالي | ≥ 80 مللي أمبير |
| تردد الرنين | 4000 ± 300 هرتز |
| مقاومة الملف | 12 ± 3 أوم |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية |

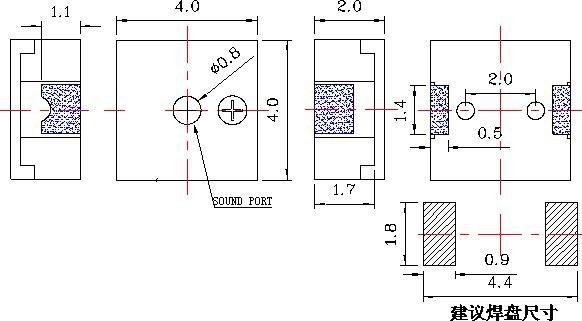

| الأبعاد (الطول × العرض × الارتفاع) | 4.0 × 4.0 × 2.0 ملم |
| وزن | 0.1 جرام |
| مواد الإسكان | أسود إل سي بي |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |
أجهزة مراقبة صحية يمكن ارتداؤها - تذكيرات بالأدوية وتنبيهات الحالة في أجهزة تتبع اللياقة البدنية والساعات الذكية المدمجة حيث تكون مساحة PCB محدودة للغاية
عقد استشعار إنترنت الأشياء – ردود فعل صوتية منخفضة الطاقة للمراقبة البيئية والزراعة الذكية وأجهزة تتبع الأصول التي تعمل من الخلايا المعدنية أو حصاد الطاقة
الأجهزة الطبية المحمولة - نغمات تأكيد مسموعة في أجهزة قياس الجلوكوز، ومقاييس التأكسج النبضية، وأدوات التشخيص المحمولة التي تتطلب مؤشرات صوتية مدمجة وموثوقة
عناصر التحكم في المنزل الذكي - الضغط على الزر للحصول على تعليقات وإشعارات الإنذار في منظمات الحرارة والمفاتيح الذكية ولوحات المفاتيح الأمنية حيث تكون المساحة محدودة
ملحقات الأجهزة الإلكترونية الاستهلاكية - تنبيهات حالة الشحن والاتصال في علب سماعات الأذن TWS، وبنوك الطاقة، وعلامات البلوتوث
الأجهزة المحمولة الصناعية الخفيفة - تأكيد المسح الضوئي وتنبيهات الأخطاء في ماسحات الباركود المدمجة، وقارئات RFID المحمولة، ومحطات جمع البيانات المتنقلة التي تعمل في بيئات داخلية خاضعة للرقابة
يوفر MLT-4020H مستوى ضغط صوت مُقاس يتراوح بين 75.6-79.7 ديسيبل (عينة من بيانات الدفعة)، وهو ما يتجاوز بشكل كبير الحد الأدنى للمواصفات وهو 65 ديسيبل. هذا الأداء، الذي تم تحقيقه ضمن مساحة 4 مم مربع وارتفاع 2 مم، ينتج عن لف الملف الأمثل، وتصميم الدائرة المغناطيسية، وضبط الحجاب الحاجز. عند 0.1 جرام، يضيف المكون كتلة ضئيلة إلى PCB، وهو اعتبار مهم للأجهزة القابلة للارتداء والمحمولة حيث يتم التحكم في ميزانيات الوزن بإحكام.
تم تحديد مقاومة الملف 12Ω لتمكين التشغيل المباشر من منافذ GPIO القياسية دون تخزين مؤقت خارجي، بشرط أن يتمكن الدبوس من مصدر تيار الذروة ≥80 مللي أمبير - وهي قدرة مشتركة بين العديد من وحدات ARM Cortex‑M وغيرها من وحدات MCU منخفضة الطاقة. بالنسبة للتصميمات التي تعمل عند 3.3 فولت، يظل الجرس ضمن نطاق التشغيل 2-4 فولت، مما يوفر حوالي 85% من مستوى ضغط الصوت 3.0 فولت بينما يسحب تيارًا أقل قليلاً. تعمل مرونة الجهد هذه على تبسيط تصميم مصدر الطاقة، حيث يمكن استخدام نفس المكون عبر متغيرات المنتج ذات الفولتية المنطقية المختلفة.
بالنسبة للمصممين الذين يحتاجون إلى تلبية المواصفات الصوتية الصارمة في التطبيقات ذات المساحة المحدودة، يوفر MLT‑4020H حلاً معتمدًا مع إمكانية تتبع الإنتاج الكامل، وبيانات الاختبار الموثقة، والتوافق مع عمليات تجميع SMT القياسية.
تقوم MEIDI بتصنيع MLT‑4020H على خطوط تجميع SMD مخصصة تتميز بلف تلقائي للملف ولحام وضبط صوتي. تعمل منشأتنا في جيانغسو بموجب إدارة الجودة ISO 9001:2015، مع وجود ضوابط أثناء العملية في كل مرحلة من مراحل الإنتاج - بدءًا من فحص المواد وحتى الاختبار الوظيفي النهائي.
تخضع كل دفعة إنتاج لاختبار التأهيل الشامل:
التحقق الصوتي – قياس مستوى ضغط الصوت بنسبة 100% عند الجهد المقنن؛ تُظهر بيانات دفعة العينة ما بين 75.6 إلى 79.7 ديسيبل، وهو أعلى باستمرار من الحد الأدنى البالغ 65 ديسيبل
استقرار التردد - أخذ العينات الإحصائية عند 4000 هرتز ± 300 هرتز؛ النطاق المقاس النموذجي 3950-4050 هرتز
فحص مقاومة الملف – التحقق من 12±3Ω؛ القيم المقاسة عادة 11.2-12.8Ω
تخزين بدرجة حرارة عالية - 48 ساعة عند +80±2 درجة مئوية؛ استعادة المعلمة بالكامل بعد تثبيت البيئة المحيطة لمدة ساعتين
تخزين في درجات حرارة منخفضة - 48 ساعة عند -30±2 درجة مئوية؛ تم التحقق من التنشيط عند 2 فولت كحد أدنى
دورة الصدمة الحرارية - 5 دورات بين -30 درجة مئوية و+80 درجة مئوية مع 30 دقيقة لكل حد أقصى
التحقق من صحة الإجهاد الميكانيكي - الاهتزاز الجيبي (10–55 هرتز، سعة 1.0 مم، محاور XYZ، 0.5 ساعة تراكمية) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
مقاومة الرطوبة - 48 ساعة عند 50±5 درجة مئوية / 90-95% رطوبة نسبية تليها ساعتين من الاسترداد والتوصيف الكهربائي
مقاومة حرارة اللحام - 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية مع خلوص 2.0 مم من الجسم إلى اللحام، مما يضمن سلامة غلاف LCP
جميع المكونات متوافقة مع RoHS وREACH. تتيح علامات رمز الدفعة الموجودة على الغلاف إمكانية التتبع الكامل لتاريخ الإنتاج، وسجلات الاختبار، ودفعة المواد.
س1: هل يتطلب MLT‑4020H دائرة تشغيل خارجية؟
نعم. باعتباره صفارة كهرومغناطيسية سلبية، فهو يتطلب إشارة تيار متردد خارجية - عادة موجة مربعة 4 كيلو هرتز أو PWM - لتوليد الصوت. إن تطبيق جهد تيار مستمر ثابت وحده لن ينتج عنه مخرجات مسموعة. يعد متحكم GPIO القياسي المزود بقدرة PWM كافيًا لقيادة هذه الوحدة، بشرط أن يتمكن من توفير تيار ذروة يبلغ 80 مللي أمبير على الأقل. بالنسبة للتصميمات محدودة GPIO، يمكن إضافة مخزن مؤقت صغير لترانزستور NPN للتعامل مع الحمل الحالي.
Q2: ما هو جهد القيادة الموصى به وتنسيق الإشارة؟
الجهد المقدر هو 3.0 فولت (من الذروة إلى الذروة)، مع نطاق تشغيل من 2 إلى 4 فولت. توفر الموجة المربعة 4 كيلو هرتز عند 3.0 فولت إخراج صوت مثالي. تسمح المعاوقة 12 ± 3Ω بالقيادة المباشرة من معظم منافذ MCU 3.3 فولت دون تضخيم إضافي، بشرط أن يكون مصدر الدبوس 80 مللي أمبير. بالنسبة لأنظمة 5 فولت، يوصى باستخدام مقاومة متسلسلة (47-100 أوم) للحد من التيار ومنع ارتفاع درجة الحرارة، حيث أن الجرس غير مصنف للتشغيل المستمر بجهد 5 فولت.
س3: هل يتوافق MLT‑4020H مع عمليات إعادة تدفق SMT القياسية؟

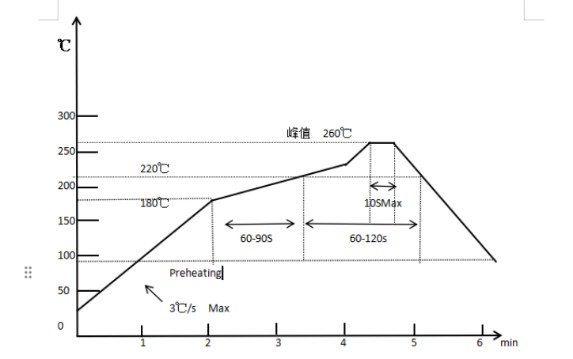

نعم. تم تصنيف غلاف LCP الأسود للحام بإعادة التدفق عند 255 ± 5 درجة مئوية لمدة 3 ثوانٍ، مع مرحلة التسخين المسبق 180 درجة مئوية لمدة 40-70 ثانية. يُسمح بما يصل إلى 3 دورات لإعادة التدفق دون تدهور الأداء. بالنسبة للحام الموجة، تكون المعلمات 260 درجة مئوية لمدة 4-6 ثواني. يتم أيضًا دعم اللحام اليدوي عند 360 درجة مئوية لمدة 2-5 ثوانٍ. اتبع دائمًا ملفات تعريف درجة الحرارة الموصى بها لتجنب تشوه الهيكل أو حدوث تلف داخلي.
س4: هل يمكن تعديل تردد الصوت أم أنه ثابت عند 4 كيلو هرتز؟
بينما يتم ضبط تردد الرنين ميكانيكيًا على 4000±300 هرتز للحصول على أقصى ضغط صوتي، فإن الجرس سوف يستجيب لإشارات القيادة عبر نطاق تردد أوسع. ومع ذلك، يتضاءل خرج الصوت بشكل ملحوظ عند القيادة بعيدًا عن الرنين - حوالي 6 ديسيبل لكل انحراف أوكتاف. بالنسبة لتطبيقات النغمات المتغيرة، يوصى بتعديل التردد حوالي 4 كيلو هرتز (على سبيل المثال، 3.5-4.5 كيلو هرتز) للحفاظ على مستوى ضغط الصوت المناسب مع تحقيق تباين الدرجة اللونية.
س 5: هل المواصفات المخصصة متاحة لأوامر OEM؟
نعم. تدعم MEIDI تخصيص OEM/ODM لأوامر الحجم. تتضمن الخيارات ترددات رنين بديلة (في نطاق 2-6 كيلو هرتز)، وقيم المعاوقة المخصصة، وألوان الغلاف المخصصة، وتكوينات المنافذ الصوتية المعدلة. تعتمد المهلة الزمنية والحد الأدنى لكميات الطلب على نطاق التخصيص. اتصل بفريق المبيعات لدينا لمناقشة متطلباتك المحددة، وسنقدم لك تقييم الجدوى وعرض الأسعار.
س6: ما هو العمر المتوقع تحت التشغيل المستمر بجهد 3 فولت؟
حالة اختبار العمر المحددة هي 96 ساعة عند 25 ± 10 درجة مئوية مع موجة مربعة بتردد رنين لدورة التشغيل تبلغ 1/2. بالنسبة لتطبيقات النغمات المستمرة، توصي MEIDI بتحديد دورة العمل إلى 50% أو تنفيذ نمط تنبيه متقطع (على سبيل المثال، تشغيل لمدة ثانية واحدة، إيقاف تشغيل لمدة 3 ثوانٍ) لتقليل تسخين الملف وإطالة عمر المكونات. اتصل بفريقنا الهندسي للحصول على تقديرات العمر في ظل ظروف تشغيل محددة.
للحصول على أوراق البيانات الفنية، أو التصميمات المرجعية، أو أمثلة دوائر التشغيل، أو تسعير الحجم، اتصل بالدعم الهندسي لـ MEIDI. نحن نقدم عينات هندسية مجانية للمشاريع المؤهلة ونقدم مساعدة تطبيقية سريعة الاستجابة لتبسيط التكامل الخاص بك.
يستجيب فريق هندسة التطبيقات لدينا عادةً خلال يوم عمل واحد من خلال توصيات بشأن أثر PCB، وإرشادات ملف تعريف إعادة التدفق، ودعم التصميم لمتطلبات المنتج المحددة الخاصة بك.
