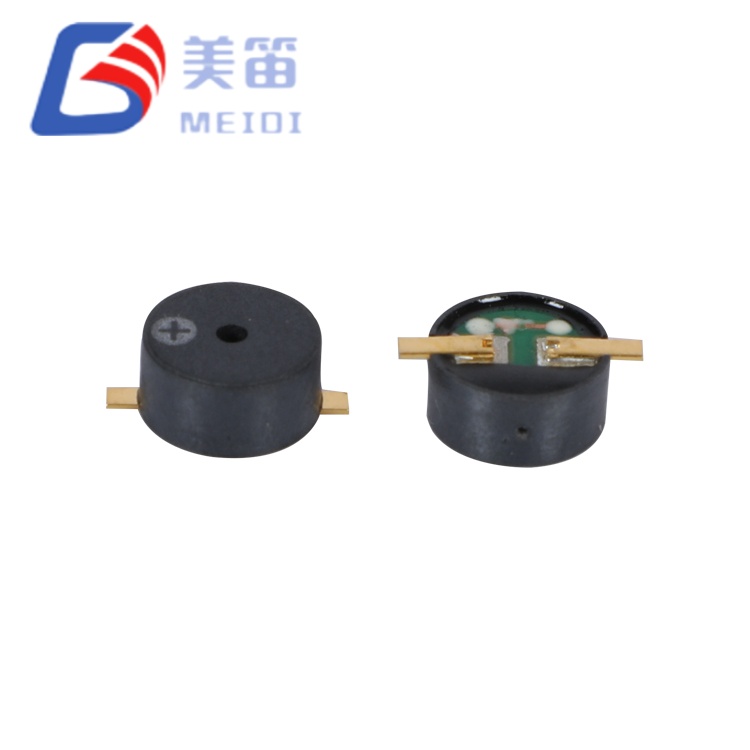

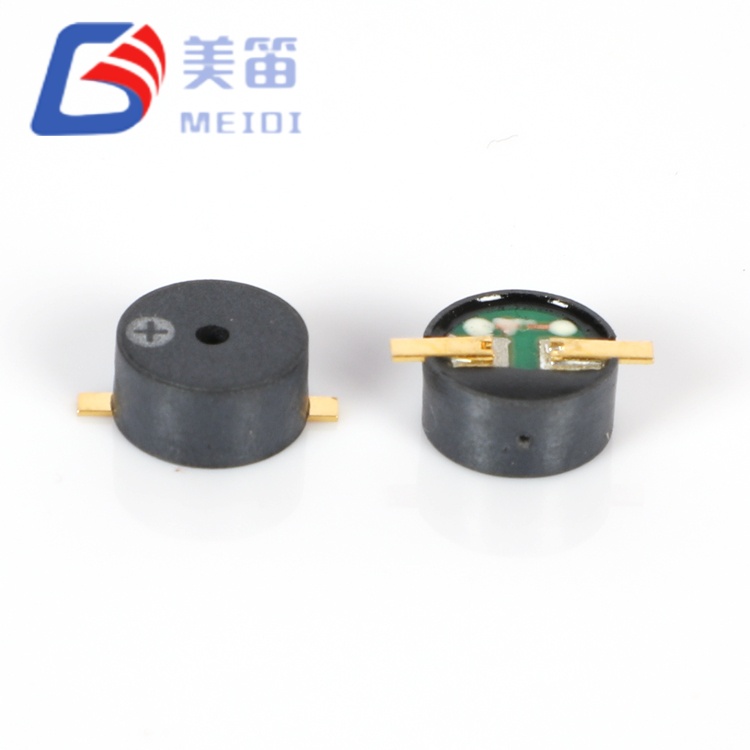

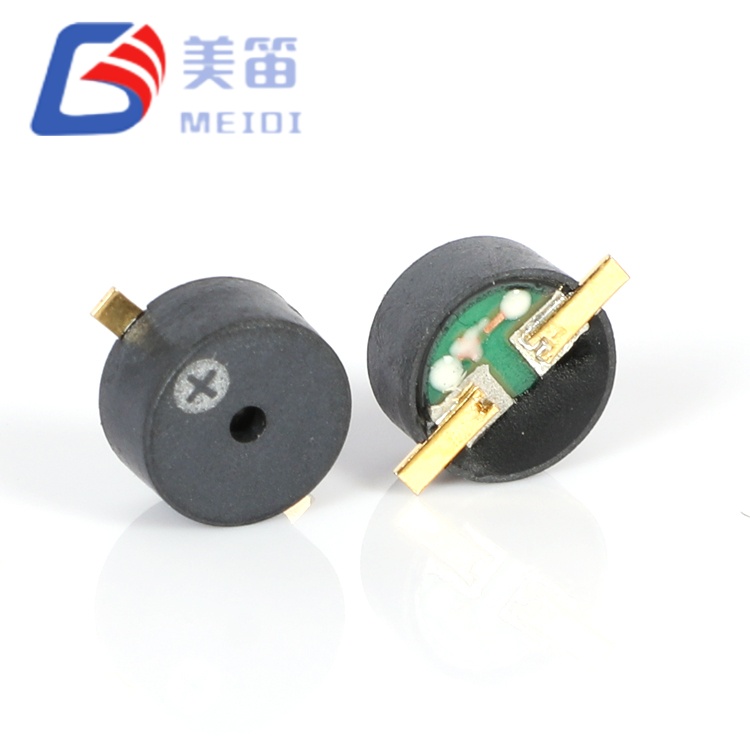

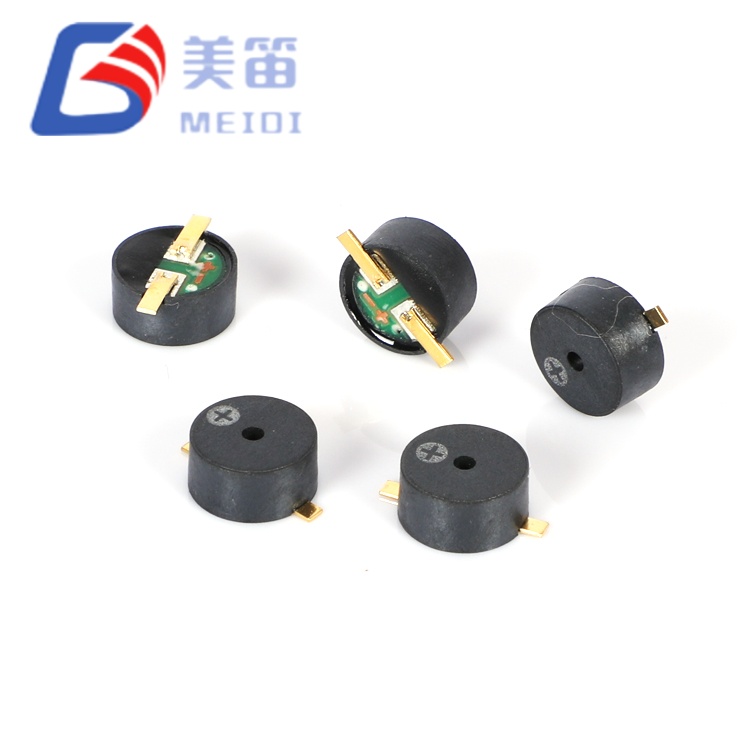

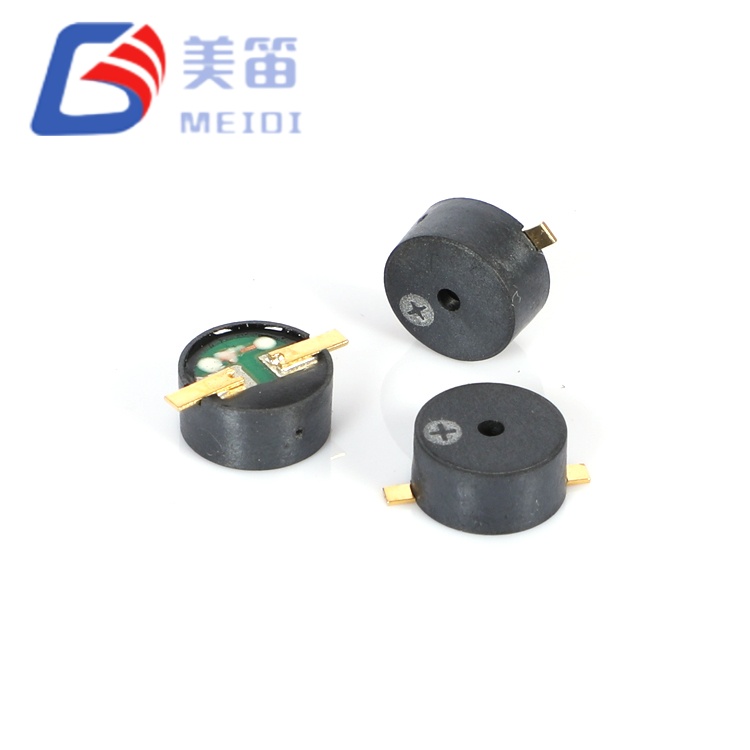

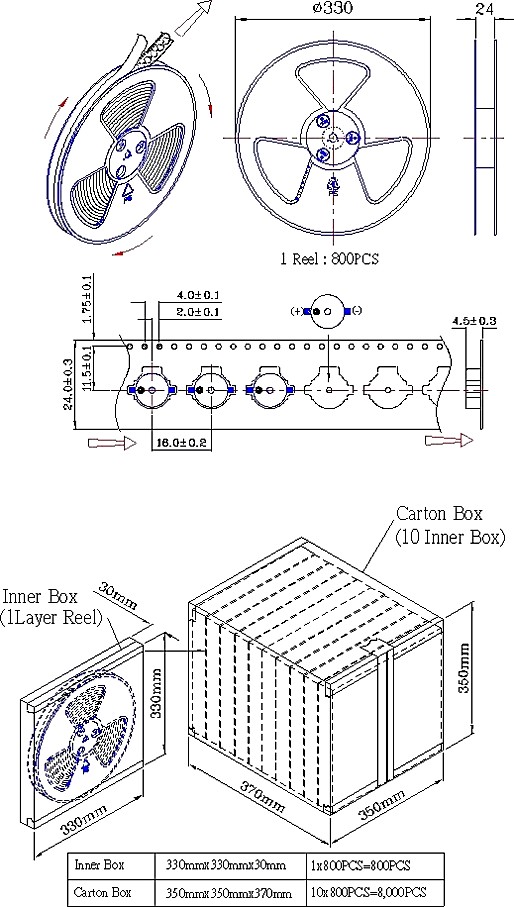

تجمع مجموعة الطنانات السلبية المغناطيسية SMD مقاس 9 × 4.5 مم بين ثلاثة صفارات كهرومغناطيسية سلبية في حزمة SMD دائرية مقاس 9.0 مم مع ارتفاع تجويف 4.5 مم، وهو الأعمق في نطاق MEIDI البالغ 9 مم. تغطي مقاومتان قياسيتان للملف قضبان 3.6 فولت و5 فولت، بينما يضيف متغير F‑16R حلقة نحاسية إلى الدائرة المغناطيسية لتحقيق كفاءة صوتية أكبر على نفس مستوى القيادة. يقطع الرنين الشائع 2700 هرتز ضوضاء الآلات منخفضة التردد، ويتوافق غطاء LCP الأسود مع لحام إعادة التدفق الخالي من الرصاص.
قطر دائري 9.0 مم مع شكل جانبي 4.5 مم - أطول تجويف في سلسلة 9.0 مم لتحقيق أقصى قدر من كفاءة الرنين منخفض التردد
التكوين الثلاثي: نماذج قياسية ذات مقاومة مزدوجة (16Ω / 32Ω) بالإضافة إلى متغير محسن بحلقة نحاسية (F-16R) لزيادة كثافة التدفق المغناطيسي
رنين منخفض التردد 2700 ± 300 هرتز - اختراق فائق للضوضاء المحيطة مقابل بدائل 4 كيلو هرتز
16R: تصنيف 3.6 فولت، نطاق 2.5-4.5 فولت، ≥80 مللي أمبير؛ 32R: تصنيف 5 فولت، نطاق 4.5-6.5 فولت، ≥80 مللي أمبير؛ F-16R: دائرة مغناطيسية معززة بحلقة نحاسية
غلاف حراري ممتد: التشغيل من -30 درجة مئوية إلى +70 درجة مئوية، والتخزين من -40 درجة مئوية إلى +85 درجة مئوية
غطاء LCP أسود متوافق مع إعادة التدفق: تم تصنيفه لدرجة حرارة الذروة 255 ± 5 درجة مئوية، حتى 3 تمريرات
الحد الأقصى لارتفاع التجويف في سلسلة 9.0 مم: يوفر المظهر الجانبي 4.5 مم حجم رنين داخلي أكبر من البدائل ذات الارتفاع المنخفض، مما يدعم إخراج صوتي فعال يبلغ 2.7 كيلو هرتز.
مرونة التكوين الثلاثي: متغيرات قياسية 16 أوم و32 أوم لاختيار بنية الجهد الكهربي، بالإضافة إلى نموذج محسّن بحلقة نحاسية F-16R للتطبيقات التي تتطلب أقصى قدر من الإخراج الصوتي من مساحة متطابقة.
التعزيز المغناطيسي للحلقة النحاسية (F-16R): تعمل حلقة التقصير النحاسية في الدائرة المغناطيسية على تحسين الإخراج الصوتي في ظروف القيادة المكافئة عن طريق تقليل خسائر التيار الدوامي.
اختراق الضوضاء منخفضة التردد: يستهدف مركز الرنين 2700 هرتز النطاق 2-3 كيلو هرتز حيث تتناقص الكثافة الطيفية للضوضاء المحيطة الصناعية، مما يحسن إدراك التنبيه في بيئات الآلات الثقيلة والمركبات.
اقتران المعاوقة المحسّنة للجهد: 16R لأنظمة Li-ion/logic بقدرة 3.6 فولت مع سحب ≥80 مللي أمبير؛ 32R للحافلات الصناعية/السيارات 5 فولت مع سحب ≥80 مللي أمبير؛ تحافظ F-16R على مقاومة تبلغ 16 أوم مع دائرة مغناطيسية محسنة للحصول على خرج فائق بقدرة مكافئة.
تخزين ممتد للطقس البارد: -40 درجة مئوية يدعم تصنيف التخزين الخدمات اللوجستية في القطب الشمالي، والمعدات على ارتفاعات عالية، والآلات المخزنة في فصل الشتاء دون تدهور حدودي.
| المعلمة | ملت-9045-16ر | ملت-9045-32ر | MLT-9045F-16R |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي | الجرس السلبي SMD الكهرومغناطيسي | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.6 فولت (س-ع) | 5.0 فولت (س-ع) | 3.6 فولت (س-ع) |
| جهد التشغيل | 2.5 – 4.5 فولت (أ-ع) | 4.5 – 6.5 فولت (أ-ع) | 2.5 – 4.5 فولت (أ-ع) |

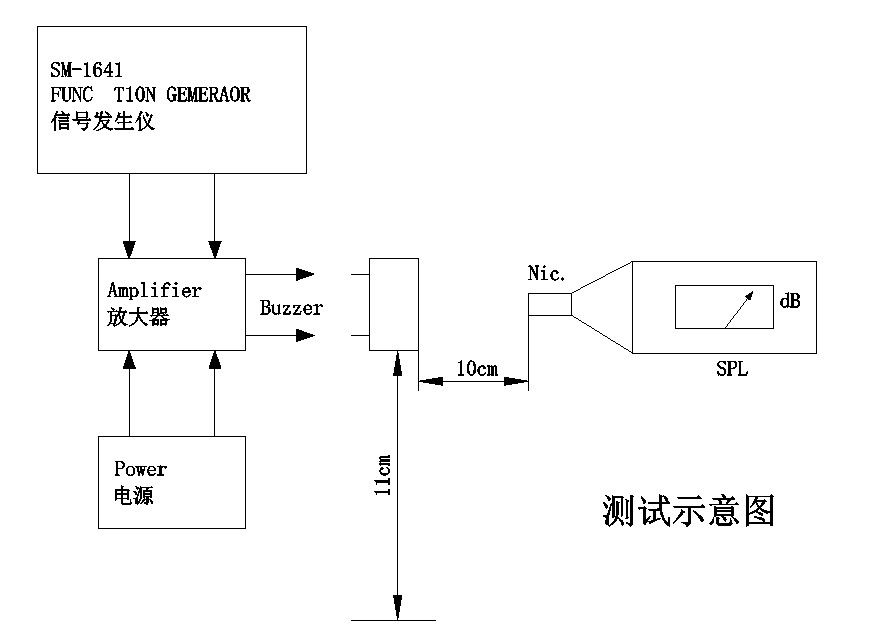

| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | ≥ 85 ديسيبل | ≥ 85 ديسيبل (مُحسّن) |
| التشغيل الحالي | ≥ 80 مللي أمبير | ≥ 80 مللي أمبير | ≥ 100 مللي أمبير |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز | 2700 ± 300 هرتز |
| مقاومة الملف | 16 ± 3 أوم | 32 ± 3 أوم | 16 ± 3 أوم |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | -30 درجة مئوية ~ +70 درجة مئوية | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | -40 درجة مئوية ~ +85 درجة مئوية | -40 درجة مئوية ~ +85 درجة مئوية |

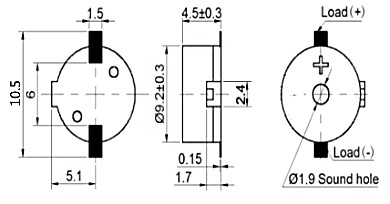

| الأبعاد (ضياء × ح) | 9.0 × 4.5 ملم | 9.0 × 4.5 ملم | 9.0 × 4.5 ملم |
| وزن | 0.8 جرام | 0.8 جرام | 0.8 جرام |
| مواد الإسكان | أسود إل سي بي | أسود إل سي بي | أسود إل سي بي |
| تعزيز المغناطيسي | معيار | معيار | خاتم النحاس |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |
يمثل الجرس السلبي المغناطيسي SMD مقاس 9 × 4.5 مم القمة الصوتية لمحفظة الجرس SMD الدائرية مقاس 9.0 مم من MEIDI. يوفر الشكل 4.5 مم - الأطول في السلسلة - حجم رنين داخلي أكبر بنسبة 80% من MLT-9025 مقاس 2.5 مم و12.5% أكثر من MLT-8540 مقاس 4.0 مم، مما يترجم إلى كفاءة فائقة للتردد المنخفض وتوليد ضغط الصوت عند 2700 هرتز.
تتناول بنية التكوين الثلاثي ثلاثة سيناريوهات شراء متميزة. يقدم MLT-9045-16R (16 ± 3 Ω، 2.5–4.5V) تصميمات قائمة على المنطق تعمل بالبطارية و3.3V حيث يتم إعطاء الأولوية لجدوى محرك GPIO المباشر. يستهدف MLT-9045-32R (32 ± 3 Ω، 4.5–6.5V) حافلات ملحقات السيارات 5V ومخرجات PLC الصناعية حيث يقلل الجهد العالي للسكك الحديدية من التداخل الكهرومغناطيسي الناتج عن التيار وفقدان الموصل. يقدم MLT-9045F-16R تعزيزًا مغناطيسيًا للحلقة النحاسية - حلقة قصر موصلة مدمجة في الدائرة المغناطيسية التي تمنع فقدان التيار الدوامي في قطعة القطب، مما يزيد من كثافة التدفق المغناطيسي الفعال في فجوة الهواء دون زيادة دورات الملف أو المقاومة.
يوفر الطراز F-16R مخرجات صوتية محسّنة مقارنةً بالمعيار 16R عند تقديرات الجهد والتيار المكافئة، وذلك بسبب تحسين كفاءة الدائرة المغناطيسية. بالنسبة للتطبيقات التي يكون فيها كل ديسيبل مهمًا - مثل أنظمة الإخلاء في حالات الطوارئ، أو تجنب اصطدام الآلات الثقيلة، أو تنبيهات السلامة البحرية - توفر F-16R مسارًا للترقية دون مراجعة بنية الجهد الكهربي أو تخطيط PCB.
توفر الكتلة 0.8 جم ثباتًا ميكانيكيًا في ظل ظروف الاهتزاز والصدمات. يعد هذا الاستقرار أمرًا بالغ الأهمية في معدات التعدين والحصادات الزراعية وهياكل المركبات التجارية حيث يؤدي الاهتزاز المستمر إلى تقليل اتساق الإخراج في محولات الطاقة الأخف. تعمل البصمة الدائرية على تبسيط النمذجة الصوتية للحاوية مقارنة بالبدائل المربعة، مع أنماط إشعاع صوتي شعاعي يمكن التنبؤ بها تسهل تصميم الشبكة والمنفذ. اطلب عينات من جميع المتغيرات الثلاثة لتقييم توافق الجهد وفوائد التعزيز المغناطيسي في البيئة الصوتية المستهدفة.
تطبق MEIDI بروتوكولات موثوقية موحدة عبر جميع إنتاج سلسلة MLT. تخضع جميع متغيرات MLT-9045 للتحقق من الإجهاد المتطابق:
فحص التحمل المناخي - تخزين في درجة حرارة عالية لمدة 48 ساعة عند +80 ± 2 درجة مئوية، وتخزين في درجة حرارة منخفضة لمدة 48 ساعة عند -30 ± 2 درجة مئوية، وصدمة حرارية لمدة 5 دورات (-30 درجة مئوية ↔ +80 درجة مئوية، 30 دقيقة لكل حد أقصى)
التحقق من صحة الإجهاد الميكانيكي - الاهتزاز الجيبي (10-55 هرتز، سعة 1.0 مم، محاور XYZ، 0.5 ساعة تراكمية) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
التحقق من مقاومة الرطوبة — التعرض لمدة 48 ساعة إلى 50 ± 5 درجة مئوية / 90-95% رطوبة نسبية يتبعها استعادة البيئة المحيطة لمدة ساعتين والتوصيف الكهربائي الكامل
تأكيد سلامة اللحام - مقاومة حرارة اللحام عند 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية (خلوص 2.0 مم من الجسم إلى اللحام)، بالإضافة إلى الامتثال الكامل لملف إعادة التدفق
يتم إجراء هذه الاختبارات في مختبر الموثوقية الخاص بشركة MEIDI، والذي يدعم التطوير والتحقق من صحة جميع المكونات الصوتية المنتجة منذ عام 2011. ويعمل المصنع الواقع في جيانغسو، الصين، بموجب نظام جودة معتمد من ISO 9001 ويدمج قوالب LCP الداخلية، واللف الآلي للملفات، وخطوط تجميع SMD. يتيح هذا التكامل الرأسي التحكم الدقيق في سلسلة التصنيع بأكملها، بدءًا من فحص المواد الخام وحتى الاختبار الصوتي النهائي.
تُظهر نتائج اختبار الدُفعات النموذجية اتساقًا استثنائيًا عبر جميع التكوينات:
| البديل | نطاق SPL (ديسيبل) | النطاق الحالي (مللي أمبير) | التردد (هرتز) | المعاوقة (Ω) |
| ملت-9045-16ر | 97.5-99.4 | 68.3-71.2 | 2700 (جميع العينات) | 15.2-16.9 |
| ملت-9045-32ر | 97.5-99.7 | 61.7-64.8 | 2700 (جميع العينات) | 30.4-32.1 |
| MLT-9045F-16R | 97.5-99.4 | 68.3-71.2 | 2700 (جميع العينات) | 15.2-16.9 |
جميع المعلمات مجمعة بإحكام ضمن نوافذ المواصفات. تقارير اختبار الدفعة الفردية متاحة عند الطلب.
أنظمة الإنذار الصناعية الثقيلة - التوقف في حالات الطوارئ، وحركة الرافعات، وتنبيهات الضغط الزائد في مصانع الصلب والمسابك ومصانع الحدادة حيث تتجاوز الضوضاء المحيطة 90 ديسيبل ويكون اختراق التردد المنخفض أمرًا بالغ الأهمية
مقصورة وشاسيه المركبات التجارية - تحذيرات حزام الأمان، وتنبيهات فتح الباب جزئيًا، ونغمات القرب العكسي في الشاحنات الثقيلة، والحافلات، ومعدات البناء مع أنظمة فرعية منظمة من 24 فولت إلى 5 فولت
عمليات التعدين وحفر الأنفاق - الكشف عن الغاز، وفشل التهوية، وإنذارات الإخلاء في الأماكن الضيقة تحت الأرض ذات الصدى العالي وتداخل الآلات
معدات السطح البحري وغرفة المحرك - تشغيل الونش، ومضخة الآسن، وتنبيهات إخماد الحرائق في البيئات البحرية ذات الرطوبة العالية والاهتزازات العالية
آلات المعالجة الزراعية - تنبيهات انسداد مجفف الحبوب ومستوى الصومعة والحصادة في الظروف الخارجية المليئة بالغبار مع وجود ضوضاء خلفية كبيرة
الخطاب العام وبث الطوارئ — إشعار مسموع احتياطي في أنظمة PA، وأجهزة الاتصال الداخلي بالمدارس، وشبكات الإخلاء التي تتطلب تناسقًا نغميًا موثوقًا به
1. ما هو الفرق بين MLT-9045-16R وMLT-9045F-16R؟
كلاهما يشتركان في معلمات كهربائية متطابقة (16 ± 3 Ω، 2.5--4.5V، ≥100 مللي أمبير) والأبعاد الميكانيكية (9.0 × 4.5 مم). يشتمل الطراز F-16R على حلقة تقصير نحاسية في الدائرة المغناطيسية لتحسين الإخراج الصوتي بقدرة محرك مكافئة. يوصى باستخدام F-16R في التطبيقات التي يكون فيها الحد الأقصى من الإخراج الصوتي أمرًا بالغ الأهمية ويتم تبرير علاوة التكلفة المتواضعة من خلال متطلبات الأداء.
2. كيف يمكن مقارنة MLT-9045 مقاس 4.5 مم مع MLT-8540 مقاس 4.0 مم وMLT-9025 مقاس 2.5 مم؟
يوفر ارتفاع MLT-9045 الذي يبلغ 4.5 ملم زيادة في حجم الرنين الداخلي مقارنة بالبدائل ذات الحجم المنخفض في نفس سلسلة القطر، مما يدعم كفاءة التردد المنخفض والإخراج الصوتي عند 2700 هرتز. والمقايضة هي خلوص المحور Z: يتطلب المظهر الجانبي مقاس 4.5 مم مساحة رأسية أكبر من البدائل الأقل حجمًا. اختر MLT-9025 للحاويات فائقة النحافة، وMLT-8540 للحصول على خلوص متوازن، وMLT-9045 للحصول على أقصى أداء صوتي حيث لا يكون الارتفاع مقيدًا.
3. ما هي دائرة القيادة الموصى بها لكل متغير؟

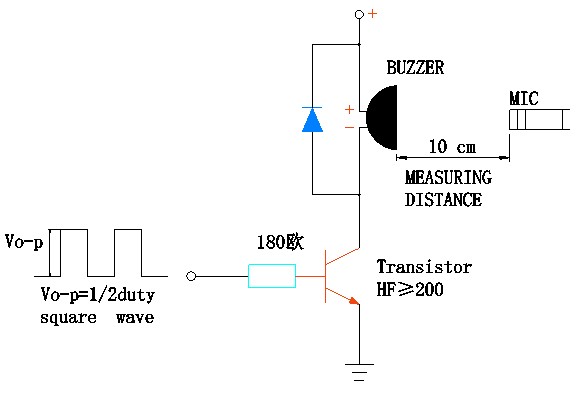

يسحب 16R وF-16R عند 3.6 فولت ≥100 مللي أمبير ويمكن تشغيلهما مباشرة من دبابيس MCU GPIO القادرة (تحقق من تصنيف تيار الدبوس ≥100 مللي أمبير) أو من خلال مفتاح ترانزستور NPN بسيط بمقاوم أساسي 180 أوم. يسحب 32R عند 5 فولت ≥80 مللي أمبير ولكنه يتطلب مرحلة تشغيل من منطق 3.3 فولت؛ من منطق 5V، يوفر المقاوم ذو القاعدة 330 أوم مع ترانزستور للأغراض العامة (HF ≥ 200) محركًا مناسبًا. يعد وجود صمام ثنائي ارتدادي عبر الملف أمرًا إلزاميًا لجميع المتغيرات للحماية من الارتداد الاستقرائي.
4. هل يمكن أن يحل MLT-9045 محل الطنانات المغناطيسية عبر الفتحات في التصميمات الحالية؟
نعم، مع مراجعة تخطيط ثنائي الفينيل متعدد الكلور من خلال الفتحات إلى منصات SMD. تشغل البصمة الدائرية مقاس 9.0 مم مساحة أقل من اللوحة مقارنة بالصفارات النموذجية ذات الفتحات مقاس 12 مم مع التخلص من الثقوب المحفورة والإدخال اليدوي. يتجاوز الخرج الصوتي (≥85 ديسيبل، مع البيانات التجريبية التي تظهر 97-99 ديسيبل) بشكل كبير العديد من مكافئات الفتحات مقاس 12 مم. الاعتبار الأساسي للتصميم هو ترحيل دائرة القيادة: غالبًا ما تعمل الطنانات عبر الفتحة عند 12 فولت مع مذبذبات داخلية، بينما يتطلب MLT-9045 إثارة خارجية تبلغ 2.7 كيلو هرتز عند 3.6 فولت أو 5 فولت. يحل خرج PWM لوحدة التحكم الدقيقة أو المذبذب البسيط محل محرك التأرجح الذاتي.
5. هل التعزيزات المغناطيسية المخصصة أو قيم المعاوقة متاحة لبرامج OEM؟
نعم. تدعم MEIDI تخصيص OEM/ODM بما في ذلك الأشكال الهندسية البديلة للحلقات النحاسية لضبط تردد معين، وقيم المعاوقة المتوسطة (20-24 أوم لمعماريات الجهد المنفصل)، وترددات الرنين المعدلة (نطاق 2.0-3.5 كيلو هرتز)، وألوان غلاف بديلة للتعرف البصري، وتغليف الشريط والبكرة المخصص. يتم تطبيق الحد الأدنى لكميات الطلب والمهل الزمنية. اتصل بفريق المبيعات لدينا لمناقشة المتطلبات المحددة وطلب عرض أسعار للتكوينات المخصصة.
اتصل بـ MEIDI للحصول على عروض أسعار تنافسية وعينات هندسية مجانية لجميع متغيرات MLT-9045 الثلاثة ودعم OEM/ODM المخصص. يمكن لفريق التطبيقات لدينا المساعدة في تقييم الدائرة المغناطيسية ذات الحلقة النحاسية، وتحسين دائرة المحرك 3.3 فولت/5 فولت، والتكامل الصوتي لقطاعات الصناعات الثقيلة والمركبات.
