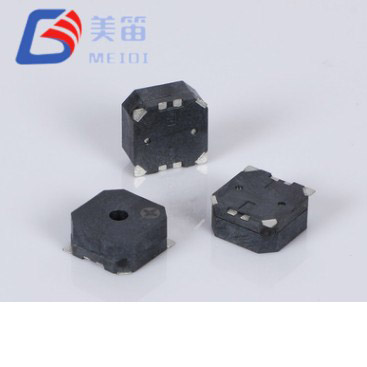

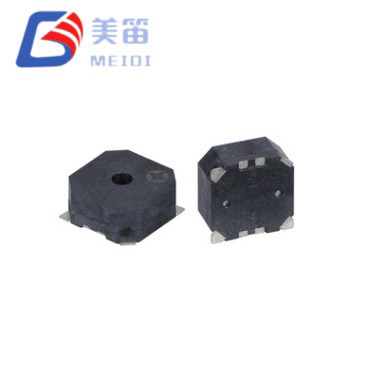

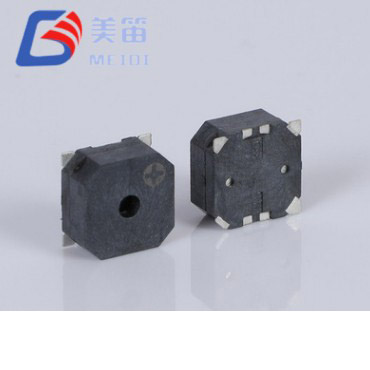

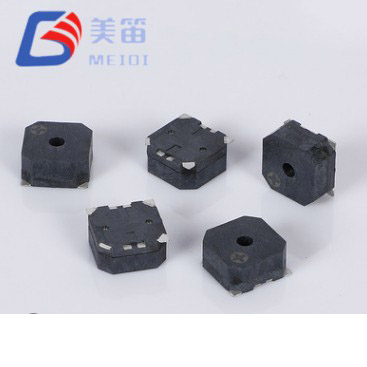

يوفر الطنان السلبي المغناطيسي SMD مقاس 8.5*8.5*3 مم حلاً عمليًا للتصميمات التي تتطلب طنانًا كهرومغناطيسيًا مثبتًا على السطح مع المرونة اللازمة لاستيعاب قضبان الإمداد المختلفة على بصمة PCB واحدة. يشترك متغيران من المعاوقة في نفس الحزمة 8.5×8.5×3.0 مم: الإصدار 16 أوم يغطي أنظمة 2.5 فولت إلى 4.5 فولت، في حين تم تحسين الإصدار 32 أوم لتشغيل 4.5 فولت إلى 6.5 فولت. نظرًا لأن كلاهما لهما أبعاد ميكانيكية متطابقة، يمكن للمهندسين تقييم مقايضات الجهد والتيار أثناء إنشاء النماذج الأولية دون الالتزام بتخطيطات منفصلة للوحة أو تصميمات حاوية.
كمحولات طاقة سلبية، تتطلب MLT-8530H-16R وMLT-8530H-32R موجة مربعة خارجية أو إشارة PWM لتوليد الصوت. يضع هذا الأسلوب التحكم الكامل في التردد والمدة وأنماط التعديل في أيدي فريق البرامج الثابتة، مما يجعل من الممكن إنشاء تسلسلات تنبيه مميزة دون تغيير الأجهزة. يتم ضبط تردد الرنين على 2700 ± 300 هرتز، ويضمن كلا الخيارين مستوى ضغط صوت أدنى يبلغ 85 ديسيبل عند 10 سم تحت الفولتية المقدرة الخاصة بهما.
يتوافق غطاء LCP الأسود مع اللحام القياسي الخالي من الرصاص، ويسمح ارتفاع المظهر الجانبي 3.0 مم بوضعه في التجميعات حيث تكون المساحة العمودية مرتفعة ولكن لا يمكن التضحية بالأداء الصوتي. توضح الأقسام التالية بالتفصيل الخصائص الكهربائية وتوصيات المحرك والتحقق من الموثوقية وإرشادات الاختيار لدمج هذه السلسلة في المعدات الصناعية والأمنية وأتمتة البناء والمعدات المحمولة.
مقاومتان للملف من تصميم ميكانيكي واحد: 16 أوم لتطبيقات الجهد المنخفض و32 أوم لقضبان 5 فولت القياسية.
مطلوب محرك أقراص خارجي. ويتوقع الهيكل الكهرومغناطيسي السلبي شكل موجة تيار متردد، عادةً ما تكون موجة مربعة تبلغ 2700 هرتز، والتي توفر حرية تنفيذ أنماط النغمات المخصصة والمدد المتغيرة والتنبيهات متعددة النغمات بالكامل من خلال البرنامج.

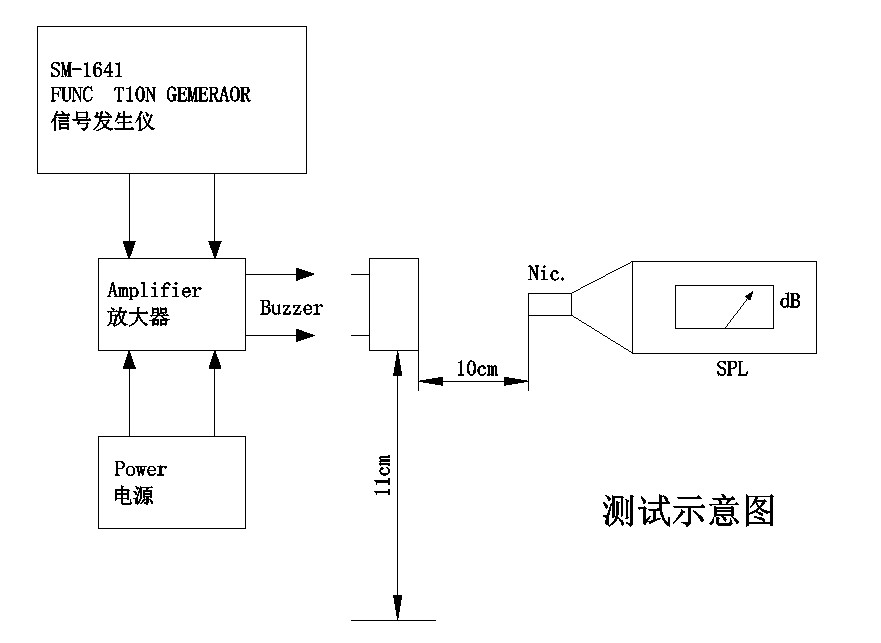

خرج صوت مضمون لا يقل عن 85 ديسيبل على مسافة 10 سم، ويتم قياسه بالجهد المقدر لكل متغير.

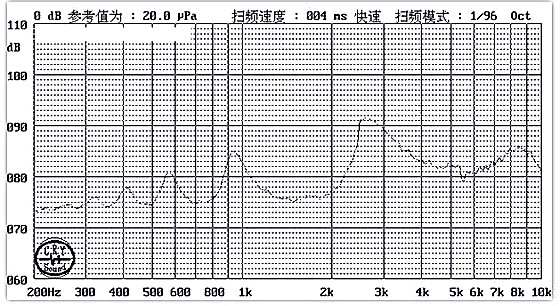

تردد الرنين 2700 ± 300 هرتز، مع بيانات عينة دفعة تؤكد مركزًا محكمًا يبلغ 2700 هرتز عبر وحدات متعددة.

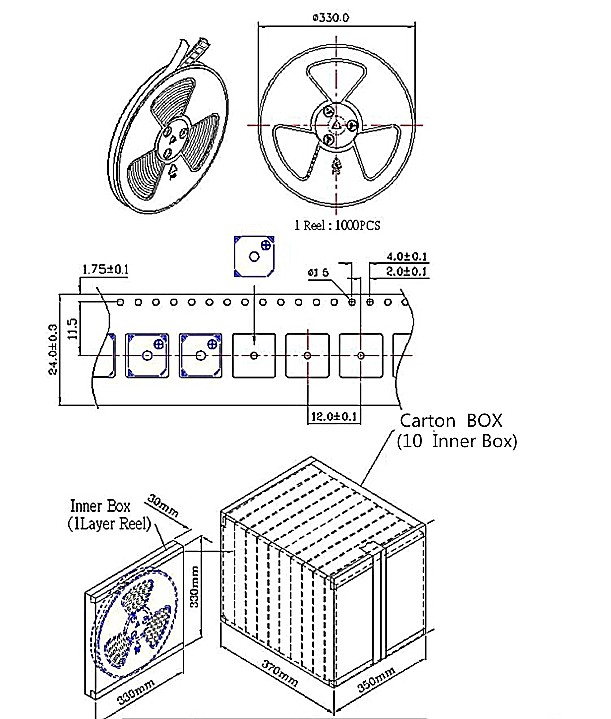

بصمة مدمجة مقاس 8.5 × 8.5 مم وارتفاع 3.0 مم، مصممة لتجمعات SMT الكثيفة حيث تكون مساحة اللوحة والخلوص مقيدة.
تتراوح درجة حرارة التشغيل من -30 درجة مئوية إلى +70 درجة مئوية، مما يدعم ظروف التشغيل البارد والمرفقات الخارجية.
غطاء LCP أسود متوافق مع اللحام بإعادة التدفق حتى 255±5 درجة مئوية، بالإضافة إلى العمليات الموجية واليدوية.
| المعلمة | MLT-8530H-16R | MLT-8530H-32R |
| الجهد المقنن | 3.6 فولت (Vo‑p) | 5 فولت (Vo‑p) |
| جهد التشغيل | 2.5 - 4.5 فولت (Vo‑p) | 4.5 – 6.5 فولت (Vo‑p) |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 100 مللي أمبير | ≥ 80 مللي أمبير |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز |
| مقاومة الملف | 16 ± 3 أوم | 32 ± 3 أوم |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | -40 درجة مئوية ~ +85 درجة مئوية |

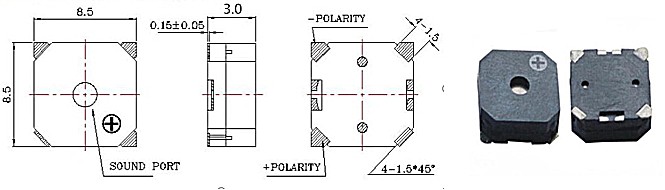

| الأبعاد (الطول × العرض × الارتفاع) | 8.5 × 8.5 × 3.0 ملم | 8.5 × 8.5 × 3.0 ملم |
| وزن | 0.5 جرام | 0.5 جرام |
| مواد الإسكان | أسود إل سي بي | أسود إل سي بي |
يستوعب النمط الأرضي لثنائي الفينيل متعدد الكلور كلاً من الأجزاء 16 أوم و32 أوم، مما يتيح تصميمات المنصة التي يمكن ملؤها وفقًا لجهد النظام المستهدف دون تغييرات في التخطيط.
تعتمد بنية المحرك السلبي على موجة مربعة يتم إنشاؤها خارجيًا، والتي تسمح لوحدة التحكم الدقيقة بتحديد تردد النغمة ومعدل التكرار والنمط. لا يوجد مذبذب داخلي لتقييد السلوك الصوتي.
تم تحديد الإخراج الصوتي بحد أدنى 85 ديسيبل لكلا الخيارين، مع تردد رنين يبلغ 2700 هرتز وتسامح قدره ±300 هرتز.
تم تصنيف الاستهلاك الحالي بـ 100 مللي أمبير للإصدار 16 أوم عند 3.6 فولت و80 مللي أمبير للإصدار 32 أوم عند 5 فولت، مما يوفر أرقامًا واضحة لحجم مصدر الطاقة.
يحافظ الارتفاع 3.0 مم على المكون داخل المغلف z للعديد من أنظمة اللوحات المتعددة، بينما يحافظ الحجم المربع 8.5 مم على قنوات التوجيه المجاورة.
يتم تحديد التشغيل المستمر من -30 درجة مئوية، وهو الحد الأدنى الذي يوسع النطاق القابل للاستخدام بما يتجاوز ما تقدمه العديد من أجهزة الإنذار التجارية.
تقاوم حزمة LCP السوداء ملفات اللحام المموجة واليدوية، مما يمنح الشركات المصنعة مرونة في تسلسل التجميع.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي | — |
| الجهد المقنن | 3.6 فولت (Vo‑p) | الاسمي |
| جهد التشغيل | 2.5 - 4.5 فولت (Vo‑p) | مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 3.6 فولت، 10 سم |
| التشغيل الحالي | ≥ 100 مللي أمبير | عند 3.6 فولت |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| مقاومة الملف | 16 ± 3 أوم | عند 25 درجة مئوية، العاصمة |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |
| الأبعاد (الطول × العرض × الارتفاع) | 8.5 × 8.5 × 3.0 ملم | الجسم فقط |
| وزن | 0.5 جرام | عادي |
| مواد الإسكان | أسود إل سي بي | إنحسر متوافق |
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي | — |
| الجهد المقنن | 5 فولت (Vo‑p) | الاسمي |
| جهد التشغيل | 4.5 – 6.5 فولت (Vo‑p) | مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 5 فولت، 10 سم |
| التشغيل الحالي | ≥ 80 مللي أمبير | عند 5 فولت |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| مقاومة الملف | 32 ± 3 أوم | عند 25 درجة مئوية، العاصمة |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |
| الأبعاد (الطول × العرض × الارتفاع) | 8.5 × 8.5 × 3.0 ملم | الجسم فقط |
| وزن | 0.5 جرام | عادي |
| مواد الإسكان | أسود إل سي بي | إنحسر متوافق |
| البديل | نطاق SPL (ديسيبل) | النطاق الحالي (مللي أمبير) | التردد (هرتز) | نطاق المعاوقة (Ω) |
| MLT-8530H-16R | 89.9 - 92.5 | 68.6 - 72.5 | 2700 | 15.4 - 16.5 |
| MLT-8530H-32R | 90.1 - 92.4 | 59.6 - 63.1 | 2700 | 30.5 - 32.8 |
تُظهر القيم المقاسة الانتشار النموذجي ضمن دفعة الإنتاج. الحدود المضمونة مدرجة في جداول المواصفات الفردية أعلاه. اتصل بـ MEIDI للحصول على تقارير اختبار الدفعة الكاملة وبيانات قدرة المعالجة.

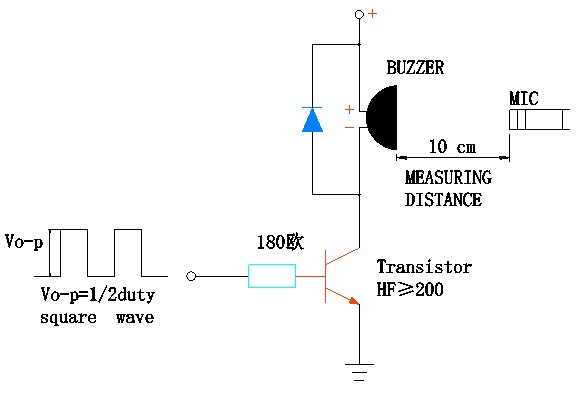

| البديل | برنامج التشغيل الموصى به | التكوين النموذجي | ملاحظات |
| MLT-8530H-16R | عازلة الترانزستور | ترانزستور NPN أو MOSFET على المستوى المنطقي مع مقاومة قاعدة/بوابة | محرك GPIO المباشر غير ممكن بسبب المتطلبات الحالية؛ عنصر التبديل ضروري. |
| MLT-8530H-16R | سائق جامع مفتوح | NPN مع سحب ما يصل إلى العرض | التكوين القياسي حدد المقاوم الأساسي وفقًا لورقة بيانات الترانزستور. |
| MLT-8530H-32R | عازلة الترانزستور | ترانزستور NPN أو MOSFET على المستوى المنطقي مع مقاومة قاعدة/بوابة | مطلوب؛ لا يمكن لدبابيس GPIO توفير تيار الحمل مباشرة. |
| MLT-8530H-32R | سائق صفارة مخصص IC | خرج موجة مربعة، قادر على 5 فولت | تأكد من ضبط تردد الإخراج على 2700 هرتز للحصول على أقصى ضغط للصوت. |
| كلا الخيارين | مضخم الصوت | موجة جيبية أو مربعة، مقاومة الخرج مطابقة لمقاومة الملف | مفيد عندما يكون التحكم في مستوى الصوت أو نقاء الشكل الموجي مطلوبًا. |
توفر الموجة المربعة 2700 هرتز مع دورة تشغيل 50%، عند الجهد الكهربي المقدر من الذروة إلى الذروة، الأداء الصوتي المحدد. سيؤدي قيادة الجرس على ترددات بعيدًا عن الرنين إلى تقليل مستوى الصوت وزيادة التحميل التفاعلي.
تعتمد ملاحظات التطبيق أدناه على المواصفات الكهربائية والبيئية للطنان السلبي المغناطيسي SMD مقاس 8.5*8.5*3 مم. فهي ليست ضمانات التصميم؛ التحقق من الأداء وفقًا لمتطلباتك المحددة والمعايير المعمول بها.
لوحات الأتمتة الصناعية: تستفيد أجهزة إنذار الأعطال ومؤشرات حالة العملية في أنظمة PLC وأنظمة تشغيل المحركات من خيار المعاوقة المزدوجة، الذي يتوافق مع منطق التحكم 3.3 فولت و5 فولت دون تغيير اللوحة.
الأمان والتحكم في الوصول: يمكن للوحات التطفل وقارئات البطاقات إنشاء إيقاعات تنبيه مميزة يتم التحكم فيها بواسطة PWM، مما يساعد المشغلين على التمييز بين الأحداث المختلفة.
أتمتة البناء والمنزل: تعتمد محاور البوابة والوصلات البينية لكاشفات الدخان وتأكيدات منظم الحرارة على قدرة الجرس على إنتاج أنماط إشعارات محددة بالبرمجيات.
الأجهزة التي تعمل بالبطارية: يناسب متغير 16 أوم أنظمة Li‑ion بقدرة 3.3 فولت، بينما تم تحسين متغير 32 أوم للإمدادات الخاضعة للتنظيم بجهد 5 فولت، ويغطي مجموعة واسعة من المعدات المحمولة.
البنية التحتية للاتصالات: تستفيد أجهزة إنذار التسلل إلى الخزانات وانقطاع التيار الكهربائي في الأماكن الخارجية أو غير المدفأة من حد التشغيل الأدنى الذي يصل إلى -30 درجة مئوية.
العبوات الخارجية والمكشوفة حرارياً: يمكن أن تعتمد المعدات المعرضة لتقلبات درجات الحرارة الواسعة على نطاق التشغيل المحدد من -30 درجة مئوية إلى +70 درجة مئوية لتوليد تنبيه ثابت.
| متطلبات التصميم | ميزة سلسلة MLT-8530H |
| لا يزال يتعين تأكيد جهد المنصة | تسمح البصمة المشتركة بالتبديل المتأخر بين 16Ω و32Ω، مما يحافظ على تخطيط PCB. |
| المفاضلة بين ارتفاع الجهد والاستهلاك الحالي | يعمل الإصدار 16 أوم بجهد كهربائي أقل، بينما يعمل الإصدار 32 أوم على تقليل سحب التيار على قضبان 5 فولت. |
| الحاجة إلى أنماط تنبيه قابلة للتخصيص | يوفر التصميم السلبي تحكمًا كاملاً في تردد النغمة وتوقيت التشغيل والإيقاف والتعديل لوحدة التحكم الدقيقة. |
| ضيق ثنائي الفينيل متعدد الكلور العقارات | جسم مربع 8.5 مم وارتفاع 3.0 مم يناسب تخطيطات SMT الكثيفة. |
| انتشار المناخ البارد | أرضية التشغيل -30 درجة مئوية موثقة في المواصفات. |
| عمليات اللحام المختلطة | يتم تغطية كل من إعادة التدفق والموجة واللحام اليدوي بمواصفات المنتج. |
يحتل الجرس السلبي المغناطيسي SMD مقاس 8.5*8.5*3 مم موقعًا بين أصغر صفارات SMD والأنواع الأكبر حجمًا من خلال الفتحات. يوفر الارتفاع 3.0 ملم حجمًا داخليًا كافيًا لإخراج صوتي قوي، في حين أن البصمة المشتركة عبر قيمتين للمقاومة تمنح فرق التصميم حرية تحسين الواجهة الكهربائية في وقت متأخر من دورة التطوير. قد يكون تردد الرنين 2700 هرتز، وهو أقل من تردد 4 كيلو هرتز الأكثر شيوعًا، مفضلًا أيضًا في البيئات الصوتية حيث توفر النغمة الأعمق قليلاً تمييزًا أفضل.
تتوفر عينات التقييم لكلا متغيري المعاوقة بحيث يمكنك التأكد من ضغط الصوت والاستهلاك الحالي وتوافق محرك الأقراص على اللوحة الخاصة بك.
تقوم MEIDI Intelligent Technology بإنتاج مكونات صوتية كهرومغناطيسية وكهرضغطية منذ عام 2011. ويجمع مصنع الشركة المتكامل رأسياً في جيانغسو، الصين، بين قولبة LCP الداخلية، ولف الملف الآلي، وتجميع SMD واختبار صوتي بنسبة 100%. توفر شهادة ISO 9001 ومختبر الموثوقية المخصص إطارًا للجودة المتسقة عبر الإنتاج بكميات كبيرة. يعتمد العملاء في قطاعات السيارات والصناعة والأمن والإلكترونيات الاستهلاكية على الدعم الهندسي الذي تقدمه MEIDI والتسليم في الوقت المحدد.
يتم تصنيع سلسلة MLT‑8530H وفقًا لنظام الجودة نفسه. تخضع كل دفعة لبرنامج التحقق من الموثوقية الذي يتبع مواصفات المنتج. يتكون فحص الإجهاد البيئي من 48 ساعة عند +80±2 درجة مئوية، و48 ساعة عند -30±2 درجة مئوية، وخمس دورات من الصدمة الحرارية بين هذين الحدين مع بقاء لمدة 30 دقيقة عند كل درجة حرارة. تم تأكيد المتانة الميكانيكية من خلال اختبار الاهتزاز من 10 هرتز إلى 55 هرتز بسعة 1.0 مم على جميع المحاور الثلاثة، يليها ثلاث قطرات سقوط حر مقاس 75 سم على سطح من الخشب الصلب مقاس 10 مم.
يتم تقييم مقاومة الرطوبة عن طريق تعريض العينات إلى 50 ± 5 درجة مئوية عند رطوبة نسبية تبلغ 90-95% لمدة 48 ساعة، مع استعادة البيئة المحيطة لمدة ساعتين قبل القياس. يتم التحقق من سلامة اللحام من خلال اختبار حرارة اللحام لمدة 10 ثوانٍ عند 250 ± 5 درجة مئوية (جسم المكون 2.0 مم من نقطة اللحام) ومن خلال تحديد ملامح التدفق الكامل. جميع شروط الاختبار ومعايير القبول ووثائق الدفعة متاحة لمراجعة العملاء. بالنسبة للمشاريع التي تتطلب مؤهلات موسعة، مثل تلك التي تحكمها معايير السيارات أو الأجهزة الطبية، يمكن لفريق الجودة في MEIDI مناقشة بروتوكولات الفحص الإضافية.
1. كيف يمكنني الاختيار بين MLT-8530H-16R وMLT-8530H-32R؟
يعتمد الاختيار على جهد المحرك المتوفر لديك ومقدار التيار الذي يمكن أن يوفره مصدر الطاقة الخاص بك. يعمل الجزء 16 أوم من 2.5 فولت إلى 4.5 فولت وهو مناسب بشكل طبيعي لتصميمات 3.3 فولت أو تصميمات Li‑ion أحادية الخلية. يعمل الجزء 32 أوم من 4.5 فولت إلى 6.5 فولت، مما يتوافق مع قضبان 5 فولت القياسية ويسحب تيارًا أقل لنفس الإخراج الصوتي. نظرًا لأن كلاهما يشتركان في نفس نمط الأرض، يمكنك تقييم متغير واحد ثم التبديل لاحقًا إلى الآخر دون تعديل PCB.
2. ما هي دائرة القيادة التي يجب أن أستخدمها لكل متغير؟
يتطلب كلا النوعين موجة مربعة خارجية عند 2700 هرتز والجهد المقنن. هناك حاجة إلى مخزن مؤقت للترانزستور أو MOSFET على المستوى المنطقي لأن تيار الملف (≥100mA لـ 16Ω، ≥80mA لـ 32Ω) يتجاوز قدرة معظم أطراف GPIO لوحدة التحكم الدقيقة. يعتبر ترانزستور NPN البسيط المزود بمقاوم أساسي هو الحل الأكثر شيوعًا. يمكن أيضًا استخدام وحدات IC المخصصة لمحرك الجرس؛ تأكد من ضبط تردد الإخراج على 2700 هرتز للوصول إلى نقطة الرنين.
3. هل يمكنني تشغيل MLT-8530H-16R على مصدر 5 فولت، أو الإصدار 32 أوم على 3.3 فولت؟
يؤدي تشغيل متغير 16Ω أعلى من 4.5 فولت إلى المخاطرة بارتفاع درجة حرارة الملف. سينتج البديل 32Ω الأقل من 4.5 فولت مخرجات صوتية منخفضة قد تقل عن الحد الأدنى المحدد وهو 85 ديسيبل. إذا كان جهد نظامك ثابتًا ولا يتطابق مع النطاق الطبيعي لأي من الجزأين، فيمكن لـ MEIDI اقتراح نماذج بديلة أو مناقشة مقاومة سلسلة ذات قيمة صغيرة لإصدار 16Ω، على الرغم من أن هذا سيؤدي إلى خفض ضغط الصوت.
4. ما أهمية التردد 2700 هرتز مقارنة بالصفارات 4000 هرتز؟
التردد المركزي 2700 هرتز أقل من 4 كيلو هرتز النموذجي للعديد من أجهزة إنذار SMD المدمجة. يقع كلاهما داخل النطاق الذي يكون فيه السمع البشري حساسًا، ولكن قد يُنظر إلى طبقة الصوت المنخفضة على أنها أقل حدة ويمكن أن تتصرف بشكل مختلف داخل العلبة. يعتمد الخيار الأفضل على طيف الضوضاء المحيطة ونوع تمييز التنبيه الذي يحتاجه منتجك. يوصى باختبار النموذج الأولي مع كلا نطاقي التردد إذا كانت جودة الدرجة اللونية أمرًا بالغ الأهمية.
5. ماذا تخبرني جداول قياس العينات؟
تُظهر بيانات العينة المكونة من 10 وحدات توزيع الأداء النموذجي لضغط الصوت والتيار والتردد والمقاومة. هذه الأرقام مفيدة فقط ولا تحل محل الحدود المضمونة: ≥85dB، 2700±300 هرتز، ومقاومة الملف ضمن ±3Ω من القيمة الاسمية. تتوفر تقارير دفعة الإنتاج التي توثق هذه المعلمات لكل شحنة عند الطلب.
