الجرس السلبي المغناطيسي SMD مقاس 5*3 مم عبارة عن طنان كهرومغناطيسي سلبي مثبت على السطح يزيد من ارتفاع التجويف إلى 3.0 مم ضمن الحزمة المدمجة 5.0 × 5.0 مم من سلسلة MLT-5000. يسمح هذا الحجم الداخلي الإضافي لمحول الطاقة بتوفير مستويات أعلى لضغط الصوت دون زيادة مساحة PCB، مما يوفر ترقية عملية للتصميمات التي تتطلب إنذارات أكثر وضوحًا ولكنها محدودة بقيود تخطيط اللوحة. يتم تشغيل الجرس بواسطة موجة مربعة خارجية 4000 هرتز أو إشارة PWM، وتسمح معاوقة الملف 12 أوم بالاتصال المباشر بمنافذ GPIO للعديد من وحدات التحكم الدقيقة 3.3 فولت، مما يبسط فاتورة المواد.
قامت MEIDI بتطوير MLT-5030 للتطبيقات التي تتطلب فيها الصوتيات أو الضوضاء المحيطة مخرجات أكبر مما يمكن أن توفره البدائل التي يبلغ ارتفاعها 2.0 مم. تُظهر بيانات الاختبار من عينة إنتاج مكونة من عشر وحدات مستويات ضغط الصوت بين 87.8 ديسيبل و89.5 ديسيبل عند 10 سم، مع سحب تيار يتراوح بين 86.7 مللي أمبير إلى 89.0 مللي أمبير. تتوافق هذه النتائج المقاسة مع الحد الأدنى المضمون وهو 80 ديسيبل والحد الأقصى للتيار الذي يبلغ 100 مللي أمبير، مما يمنح المهندسين إطار أداء واضحًا للعمل ضمنه.
يزيد ارتفاع المظهر الجانبي 3.0 ملم من حجم حجرة الرنين، مما يترجم مباشرة إلى ضغط صوت أعلى مقارنةً بالمتغيرات 2.0 ملم في نفس السلسلة، بينما تظل البصمة 5.0×5.0 ملم دون تغيير.
تتيح مقاومة الملف التي تبلغ 12 أوم إمكانية تشغيل الجرس مباشرةً من خرج وحدة التحكم الدقيقة القياسية 3.3 فولت، مما يلغي الحاجة إلى مرحلة ترانزستور منفصلة في العديد من التصميمات ويقلل عدد المكونات.
يمتد نطاق جهد التشغيل من 2 فولت إلى 4 فولت، ويغطي بطاريات الليثيوم أيون أحادية الخلية والخلايا المعدنية وقضبان 3.3 فولت منظمة بدون تكييف جهد إضافي.
يتم تحديد الإخراج الصوتي بحد أدنى 80 ديسيبل عند 10 سم تحت محرك 3 فولت، مع تردد رنين يبلغ 4000 هرتز وتسامح قدره ±300 هرتز.
تم تصنيف غلاف LCP الأسود للتشغيل المستمر من -20 درجة مئوية إلى +70 درجة مئوية وهو متوافق مع اللحام القياسي الخالي من الرصاص حتى 255 درجة مئوية.
كمكون كهرومغناطيسي سلبي، فإن الطنان المغناطيسي السلبي SMD 5*3mm يتطلب إشارة إثارة AC، عادة موجة مربعة 4000 هرتز، لإنتاج الصوت. يقدم الملف 12Ω حملاً يمكن تشغيله بواسطة العديد من أطراف GPIO 3.3V القادرة على توفير ما يصل إلى 100 مللي أمبير، على الرغم من أن المخزن المؤقت للترانزستور يظل خيارًا موصى به عندما تكون سعة تيار الدبوس غير مؤكدة أو عندما تشترك عدة صفارات في السكة. توفر نافذة التشغيل من 2 فولت إلى 4 فولت مساحة رأسية لمنحنيات تفريغ البطارية وتفاوتات العرض؛ عند الجهد المقدر 3.0 فولت، يصل ضغط الصوت إلى 80 ديسيبل على الأقل، وتتجاوز عينات الإنتاج باستمرار 87 ديسيبل، مما يؤكد فائدة التجويف الموسع.

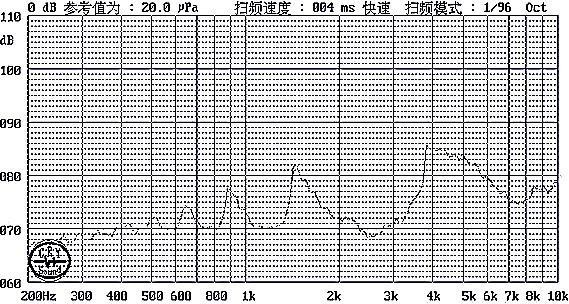

يتم تثبيت تردد الرنين عند 4000 هرتز، والذي يقع في النطاق الذي تكون فيه السمع البشرية أكثر حساسية، مما يجعل النغمة مسموعة بوضوح حتى في البيئات الصاخبة المعتدلة. تم تصميم فتحة الصوت المتوازنة لعرض النغمة للأمام، وهو أمر مفيد عندما يتم وضع الجرس خلف شبكة أو فتحة اتجاهية في العلبة. عند وزن 0.1 جرام، يضيف المكون كتلة ضئيلة إلى اللوحة ويمكن وضعه بواسطة معدات الالتقاط والوضع القياسية.
تقوم MEIDI بإجراء اختبار صوتي على كل دفعة إنتاج، ويتم استخلاص أرقام الأداء النموذجية المقتبسة في ورقة البيانات من هذه القياسات. توفر المواصفات المضمونة خط أساس موثوقًا لتصميم النظام، بينما تعطي بيانات العينة رؤية واقعية لما يمكن توقعه في حجم الإنتاج.
يوفر ارتفاع التجويف المتزايد بمقدار 3.0 مم ميزة صوتية قابلة للقياس مقارنة بالبدائل الأرفع مقاس 2.0 مم، دون توسيع مساحة PCB، مما يجعلها ترقية سهلة للتخطيطات الحالية مقاس 5 مم التي تتمتع بالخلوص الرأسي المطلوب.
تتيح مقاومة الملف التي تبلغ 12 أوم تشغيل GPIO المباشر على العديد من وحدات التحكم الدقيقة 3.3 فولت، مما يبسط دائرة المحرك ويوفر مساحة اللوحة.
يستوعب تفاوت جهد الإمداد الذي يتراوح من 2 فولت إلى 4 فولت مجموعة متنوعة من مصادر الجهد المنخفض، بدءًا من حزم الليثيوم أحادية الخلية وحتى القضبان المنطقية المنظمة.
يحافظ مبيت LCP على شكله وسلامة لوحة اللحام من خلال دورات إعادة التدفق، مع ذروة محددة تبلغ 255 درجة مئوية وما يصل إلى ثلاث تمريرات، مما يدعم التجميع على الوجهين عند الحاجة.
يساعد انبعاث الصوت الاتجاهي من خلال فتحة الإزاحة على تركيز التنبيه نحو المستخدم، مما يؤدي إلى تحسين جهارة الصوت الملموسة في التركيبات المباشرة.
| المعلمة | قيمة |
| نوع المنتج | الجرس السلبي SMD الكهرومغناطيسي |
| الجهد المقنن | 3.0 فولت (س-ع) |
| جهد التشغيل | 2 – 4 فولت (o-p) |
| إخراج الصوت عند 10 سم | ≥ 80 ديسيبل |
| التشغيل الحالي | ≥ 100 مللي أمبير |
| تردد الرنين | 4000 ± 300 هرتز |
| مقاومة الملف | 12 ± 3 أوم |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية |
| الأبعاد (الطول × العرض × الارتفاع) | 5.0 × 5.0 × 3.0 ملم |
| وزن | 0.1 جرام |
| مواد الإسكان | أسود إل سي بي |
| طريقة اللحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية |
تعتمد أوصاف حالة الاستخدام التالية على الخصائص الكهربائية والصوتية لجهاز MLT-5030. وهي مقدمة كإرشادات للتكامل ويجب التحقق من صحتها بالنسبة للمنتج النهائي والبيئة التنظيمية المحددة.
تستفيد لوحات الإنذار الصناعية ووحدات التحكم في العمليات من خرج 85 ديسيبل+ ومساحة مربعة تبلغ 5 مم، والتي تناسب لوحات الإدخال/الإخراج الكثيفة حيث يلزم وجود نقاط تنبيه متعددة. يتوافق الارتفاع 3.0 مم عادةً مع الخلوص الموجود فوق حاويات السكك الحديدية القياسية DIN.
يمكن للوحات مفاتيح الأمان والتحكم في الوصول وأجهزة كشف التسلل وأجهزة إنذار الحريق استخدام انبعاث اتجاه الجرس لتوجيه النغمة نحو المستخدم، بينما يعمل محرك GPIO المباشر على تبسيط عمليات التثبيت متعددة المناطق.
غالبًا ما تتطلب معدات التشخيص الطبي، مثل أجهزة التحليل الموضوعة على الطاولة وأجهزة مراقبة المرضى، تنبيهًا واضحًا ومستقر التردد لاستكمال الدورة أو حالات الخطأ. تختلف نغمة 4000 هرتز عن الضوضاء المحيطة ذات التردد المنخفض الشائعة في البيئات السريرية.
يمكن للأجهزة التجارية، بما في ذلك غسالات الأطباق الصناعية وآلات الغسيل ومعدات البيع، الاعتماد على MLT-5030 للتنبيهات بنهاية الدورة والخطأ، مع نطاق إمداد واسع يستوعب اختلافات الجهد النموذجية للوحات التحكم في الأجهزة.
يمكن للأنظمة المساعدة للسيارات، مثل أجهزة استشعار التقارب العكسي وتذكيرات حزام الأمان ومؤشرات شحن السيارة الكهربائية، استخدام الجرس في أنظمة 12 فولت عند إضافة مقاوم متسلسل لانخفاض الجهد، أو مباشرة في دوائر فرعية 3.3 فولت.
يمكن لأجهزة إنترنت الأشياء الخارجية وأجهزة الاستشعار البيئية وعقد البنية التحتية للمدينة الذكية المعرضة للرياح والضوضاء الخلفية الاستفادة من ضغط الصوت العالي المتوفر من تجويف 3.0 مم للحفاظ على إمكانية السمع.
يعالج الطنان السلبي المغناطيسي SMD مقاس 5*3 مم تعارضًا شائعًا في الأجهزة: الحاجة إلى المزيد من الإخراج الصوتي دون زيادة مساحة PCB. من خلال رفع ارتفاع الجرس من 2.0 ملم إلى 3.0 ملم، أنشأت MEIDI مكونًا يناسب نفس وسادات اللحام مثل MLT-5020 وMLT-5020H، مما يسمح بترقية الأداء الصوتي دون أي تغييرات في التخطيط. يوفر الحجم الداخلي الإضافي باستمرار مستويات ضغط الصوت في نطاق 80 ديسيبل العالي، كما تؤكد ذلك قياسات عينة الإنتاج.

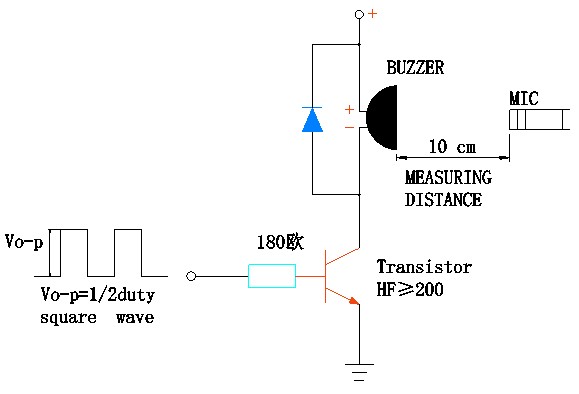

تم اختيار مقاومة الملف 12 أوم لإبقاء متطلبات القيادة بسيطة. يمكن لطرف MCU بجهد 3.3 فولت والذي يمكنه مصدر 100 مللي أمبير تشغيل الجرس مباشرة، وهو أمر مفيد في التصميمات الحساسة للتكلفة حيث يكون لكل ترانزستور أهمية. بالنسبة للمصممين الذين يفضلون المخزن المؤقت، يعمل ترانزستور NPN صغير أو MOSFET مع مستويات منطقية قياسية ويضيف مساحة صغيرة.
لقد تم إثبات هيكل LCP الأسود من خلال اختبارات الموثوقية التي تتضمن دورات درجة الحرارة، واختبارات الاهتزاز والسقوط، مما يمنح الثقة في الاستقرار على المدى الطويل. يتوافق المكون مع خطوط SMT الآلية ويمكنه تحمل الضغط الحراري لعمليات إعادة التدفق على الوجهين. تتوفر عينات للتحقق من الأداء الصوتي في العلبة الخاصة بك قبل الالتزام بكميات الإنتاج.
تقوم MEIDI Intelligent Technology بتصنيع المكونات الصوتية منذ عام 2011. يعمل مصنع الشركة في جيانغسو، الصين، بموجب نظام إدارة الجودة المعتمد ISO 9001 ويدمج قولبة LCP الداخلية، ولف الملف الآلي، وتجميع SMD واختبار صوتي مضمّن بنسبة 100%. يسمح هذا التكامل الرأسي لشركة MEIDI بالتحكم في سلسلة الإنتاج بأكملها، بدءًا من المواد الخام وحتى المكونات النهائية، والحفاظ على جودة ثابتة بكميات كبيرة.
يتم إنتاج MLT-5030 على نفس خطوط SMD الآلية التي تخدم عملاء MEIDI في مجال السيارات والصناعة. تخضع كل دفعة لبرنامج التحقق من الموثوقية كما هو محدد في مواصفات المنتج. يتضمن فحص الإجهاد البيئي التعرض لدرجات حرارة عالية لمدة 48 ساعة عند درجة حرارة +80 درجة مئوية، والنقع في البرد لمدة 48 ساعة عند درجة حرارة -30 درجة مئوية، وخمس دورات صدمة حرارية بين درجات الحرارة هذه. تم تأكيد المتانة الميكانيكية من خلال اختبار الاهتزاز من 10 هرتز إلى 55 هرتز بسعة 1.0 مم على جميع المحاور، يليه ثلاث قطرات سقوط حر بقطر 75 سم على سطح من الخشب الصلب. يتم تقييم مقاومة الرطوبة عند 50 درجة مئوية و90-95% رطوبة نسبية لمدة 48 ساعة، ويتم التحقق من سلامة اللحام من خلال اختبار حرارة اللحام عند 250 درجة مئوية وتحديد ملامح التدفق الكامل.
يُظهر أداء الإنتاج النموذجي لـ MLT-5030، كما هو مسجل من عينة مكونة من عشر وحدات، ضغط الصوت بين 87.8 ديسيبل و89.5 ديسيبل، والتيار بين 86.7 مللي أمبير و89.0 مللي أمبير، وتردد رنين ثابت 4000 هرتز. توضح هذه الأرقام التوحيد الذي حققته عملية التصنيع وهي متاحة لمراجعة العملاء بالإضافة إلى تقارير اختبار الدفعة الكاملة.
1. كيف يمكن مقارنة MLT-5030 صوتيًا مع موديلات MLT-5020 مقاس 2.0 مم؟
يمنح التجويف 3.0 ملم MLT-5030 حجم رنين داخلي أكبر، والذي يترجم إلى ضغط صوت أعلى. في حين أن الحد الأدنى المضمون هو 80 ديسيبل، فإن عينات الإنتاج تقيس بشكل روتيني 87 ديسيبل إلى 89 ديسيبل. إن المساحة 5.0 × 5.0 مم متطابقة، لذلك يمكن لـ MLT-5030 استبدال صفارة 2.0 مم دون تغييرات PCB طالما أن الارتفاع الإضافي 1.0 مم متاح فوق اللوحة.
2. ما هو الحد الأدنى المطلوب للتخليص فوق MLT-5030؟
يمتد جسم الجرس بمقدار 3.0 مم فوق سطح ثنائي الفينيل متعدد الكلور. لتجنب الانسداد الصوتي، يُنصح بالحفاظ على منطقة خالية لا يقل إجماليها عن 4-5 مم من سطح اللوحة، بما في ذلك منفذ الصوت. يمكن أن يؤدي وجود سطح قريب جدًا من الفتحة إلى تقليل جهارة الصوت الملموسة وتغيير استجابة التردد.
3. هل يمكنني استبدال الجرس المغناطيسي عبر الفتحة بـ MLT‑5030؟
نعم، يوفر الطنان المغناطيسي السلبي SMD مقاس 5*3 مم بديلاً مثبتًا على السطح بمساحة مربعة 5.0 مم. سيحتاج PCB إلى إعادة تصميم لمنصات SMD، لكن الملف 12Ω ومحرك 3V متوافقان مع العديد من الدوائر المنطقية 3.3V التي كانت تمر سابقًا عبر الأجزاء ذات الفتحات. لا يزال من الممكن استخدام المخزن المؤقت للترانزستور إذا كانت الدائرة الموجودة تحتوي على واحد بالفعل.
4. هل جهاز MLT-5030 مناسب للأجهزة التي تعمل بالبطارية؟
مع الحد الأقصى لسحب التيار الذي يبلغ 100 مللي أمبير عند 3.0 فولت، يمكن التحكم في الجرس لمعظم تكوينات البطارية، بما في ذلك خلايا ليثيوم أيون أحادية الخلية والخلايا المعدنية 3 فولت. يغطي نطاق التشغيل من 2 فولت إلى 4 فولت منحنى التفريغ لخلية الليثيوم دون تنظيم. بالنسبة لتطبيقات الطاقة المنخفضة للغاية، فإن تقليل دورة تشغيل PWM إلى أقل من 50% يمكن أن يؤدي إلى خفض متوسط التيار بشكل أكبر، على حساب بعض الضغط الصوتي.
5. ما هو ملف تعريف إعادة التدفق الموصى به لـ MLT-5030؟
يتحمل غلاف LCP الأسود التدفق القياسي الخالي من الرصاص بذروة تبلغ 255±5 درجة مئوية لمدة 3 ثوانٍ، بعد التسخين المسبق عند 180 درجة مئوية لمدة 40-70 ثانية. يُسمح بما يصل إلى ثلاث تمريرات لإعادة التدفق. تم تضمين ملف التعريف التفصيلي في مواصفات المنتج، ويمكن لـ MEIDI تقديم إرشادات لإعدادات الفرن المحددة.
لطلب عرض أسعار أو طلب عينات هندسية أو مناقشة تخصيص OEM/ODM، اتصل بـ MEIDI من خلال نموذج الاستفسار. يمكن لفريق هندسة التطبيقات المساعدة في الصوتيات الموجودة في العلبة وتحسين دائرة القيادة والتحقق من صحة ملف تعريف إعادة التدفق لبيئة الإنتاج الخاصة بك. يوفر التصنيع المتكامل رأسيًا ونظام الجودة ISO 9001 من MEIDI الاتساق المطلوب للبرامج كبيرة الحجم.
